QNAP TL-D1600S – 16-Bay SATA 6Gbps JBOD opslagbehuizing
€ 1.033,00
QNAP TL-D1600S – 16-Bay – Hoogpresterende SATA 6Gbps JBOD opslagbehuizing voor het bureaublad – 4 x SFF-8088
Beschikbaar via nabestelling
TL-D1600S
Hoogpresterende SATA 6Gbps JBOD opslagbehuizing voor het bureaublad
De TL-D1600S heeft twaalf 3.5-inch / 2.5-inch SATA 6Gb/s schijfhouders en vier 2.5-inch SATA 6Gb/s SSD houders en wordt geleverd met een QXP PCIe kaart voor het aansluiten van de behuizing middels een SFF-8088 (of SFF-8644) kabel. Dit levert betrouwbare lees/schrijf performantie voor vlotte opslag en backup taken.
1. QNAP adviseert het volgen van de standaardprocedure voor het aansluiten of losmaken van de TL-D1600S. Zie voor meer informatie de TL-D1600S-gebruikersgids:
2. De TL-D1600S kan alleen worden gebruikt als individuele opslagpool of volume op de NAS. De opslagpool of volume kan niet worden gecombineerd met de aangesloten NAS. NAS-toepassingen kunnen niet worden geïnstalleerd op de TL-D1600S.
3. De TL-D1600S ondersteunt uitsluitend QNAP NAS met het besturingssysteem QTS 4.4.2 (of hoger) of QuTS hero.
-
Vergrendelbare schijfsleuven voorkomen per ongeluk verwijderen van een schijf.
-
De SFF-8088 (of SFF-8644) verbindingskabel ondersteunt vier SATA 6 Gb/s kanalen per kabel (24 Gb/s in totaal) en levert snellere tijden voor gegevensoverdracht dan eSATA en USB.
-
Eenvoudig te gebruiken. QNAP NAS en pc’s kunnen beide hulpprogramma’s gebruiken om JBOD-informatie te bewaken, op te halen en te beheren.
Hoogpresterende TL SATA JBOD
De TL SATA JBOD ondersteunt meerlaans SATA 6 Gb/s-overdrachten en elke SATA-laan is rechtstreeks verbonden met één enkele SATA-schijf om de prestaties te helpen verbeteren. Met het 1-1 high-speed kanaal levert de TL SATA JBOD uitstekende overdrachtprestaties.
Opmerking: De volgorde van de SFF-poorten en schijfsleuven: SFF-poort 1 naar HDD slot 1-4, SFF-poort 2 naar HDD slot 5-8, SFF-poort 3 naar HDD slot 9-12, SFF- poort 4 naar SDD slot 1-4 (TL-D1600S)
Flexibele opslagconfiguratie en beheer
De TL-D1600S biedt software-geregelde opslagconfiguratie voor een grotere flexibiliteit in het beheer. U kunt RAID configureren en de JBOD-behuizing en schijfgezondheid bewaken met Opslag & Snapshots indien verbonden met een QTS of QuTS hero NAS, of met het QNAP JBOD Manager-hulpprogramma indien verbonden met een computer.
Meer informatie: Opslag en snapshots,QNAP JBOD Manager
-
Gebruik het Opslag & Snapshots Beheer in QTS of QuTS hero om de TL-D1600S te configureren als een opslagbehuizing voor uw QNAP NAS. De NAS-modus voor opslaguitbreiding ondersteunt verschillende NAS-functies, waaronder opslagpools en snapshots. Met de TL-D1600S kunt u de opslagcapaciteit eenvoudig uitbreiden.
-
De QNAP JBOD Manager is een hulpprogramma voor het bureaublad om de TL-D1600S te bewaken op Windows®- en Ubuntu®-computers. U kunt snel schijfstatussen en JBOD informatie en gezondheid ophalen, het ventilatortoerental bekijken en de firmware-versie updates controleren.
Wat u moet weten
U kunt de TL-D1600S aansluiten op Windows®- en Ubuntu®- computers via de SFF-8088 (of SFF-8644) high-speed kabel en het ingebouwde hulpprogramma gebruiken om de RAID configuratie te beheren.
Opmerking:
1. QXP series PCIe-kaarten ondersteunen de Mac Pro niet.
2. Als tijdens de installatie van QXP PCIe-kaarten onverwachte opstartfouten op de host optreden, neem dan contact op met de fabrikant van de host voor nieuwe BIOS-updates. U kunt ook proberen om het opstarten van de PCIe-sleuffunctie uit te schakelen of de optie voor de externe grafische kaart uit te schakelen.
3. Linux met Kernel 3.1 ~ 5.0 (stuurprogramma vereist). QXP-1600eS ondersteunt officieel Ubuntu 18.04.03 (Kernel 5.0).
Bewaak de status van de JBOD-behuizing op intelligente wijze op pc’s en servers met de QNAP JBOD Manager
De QNAP JBOD Manager is een hulpprogramma voor het bureaublad om de TL-D1600S te bewaken op Windows®- en Ubuntu®-computers. U kunt snel schijfstatussen en JBOD informatie en gezondheid ophalen, het ventilatortoerental bekijken en de firmware-versie updates controleren. Alle apparaatgebeurtenissen worden geregistreerd en als een systeemwaarschuwing komt, worden meldingen naar het bureaublad gezonden.
Opmerkingen:
1. U kunt nieuwe software RAID-groepen opzetten in [Windows opslagruimten] onder Windows 8 (of nieuwere versies).
2. Gebruikers van Windows Server 2012 R2 (of latere versies) kunnen nieuwe software RAID-groepen instellen in [Server Manager].
3. Gebruikers van Ubuntu 18.04 moeten opdrachten doorgeven aan [mdadm] voor het instellen van nieuwe software RAID-groepen.
4. Geen ondersteuning voor macOS.
Meer informatie: QNAP JBOD Manager
Flexibel connectiviteit uitbreiden met QXP PCIe-kaarten
Installeer een exclusieve QXP PCIe-kaart in uw QNAP NAS, Windows®- of Ubuntu®-pc om de JBOD-behuizing aan te sluiten via een SFF-8088 (of SFF-8644) kabel voor een gemakkelijke en flexibele opslaguitbreiding.
Opmerking:
1. De verpakking van de TL-D1600S bevat een QXP-1600eS-kaart (kan apart worden aangeschaft) en vier 1M SFF-8088 to SFF-8644 kabels.
2. Een SATA JBOD opslagbehuizing kan uitsluitend worden aangesloten op een NAS. Gebruikers kunnen QNAP JBOD Manager alleen gebruiken om statussen te bekijken van apparaten en schijven geïnstalleerd met QNAP uitbreidingskaarten en JBODs. Gebruikers kunnen alleen enkele opslaguitbreidingen maken als de QXP PCIe-kaart niet is verbonden met een TL SATA JBOD-behuizing.
3. In de TL SATA JBOD-opslagbehuizing kunnen verschillende QXP PCIe-kaarten worden geïnstalleerd. Zo kan bijvoorbeeld een NAS worden gekoppeld aan meerdere QXP PCIe-kaarten om verbinding te maken met een TL SATA JBOD-opslagbehuizing of gebruikers kunnen een QXP-800eS gebruiken om twee TL-D400S uit te breiden (er is geen grens aan het aantal behalve de beperkingen die in de vorige opmerking zijn genoemd).
4. De TL SATA JBOD en QXP SATA uitbreidingskaarten ondersteunen kabels van maximaal 1 meter lang.
5. De QXP-1600eS PCIe SATA uitbreidingskaart die wordt meegeleverd met de TL-D1600S en de TL-R1200S-RP JBOD is niet compatibel met 1U 4-bay NAS met PCIe-sleuven en de volgende bureaumodellen. Ga naar de opslaguitbreiding en compatibiliteitslijst voor meer informatie, en voor een volledige lijst van compatibele NAS-modellen.
• x82S: TVS-882ST3, TVS-882ST2
• x71: TVS-871T, TVS-871, TVS-671, TVS-471
• x70: TS-870 Pro, TS-670 Pro, TS-470 Pro, TVS-870, TVS-670, TVS-470, TS-870, TS-670, TS-470
• x63: TVS-863+, TVS-863, TVS-663, TVS-463, TS-563
• x31P/x31X: TS-831X, TS-531X, TS-531P
• x32X: TS-832X
6. Gebruikers van de TVS-871U-RP, TVS-1271U-RP en x80-serie NAS moeten de BIOS bijwerken naar de minimale BIOS-versie. Als dat niet gebeurt, kunnen onverwachte opstartproblemen optreden.
Meer informatie: QXP PCIe-kaarten
SAS/SATA 6 Gb/s externe kabels
-
1 meter SFF-8644 naar SFF-8088 kabel
• Voor QXP-1600eS PCIe SATA-kaart
• Ondersteunt SATA 6 Gb/s en SAS 6 Gb/s
• Compatibel met SAS 6 Gb/s JBOD-producten van derdenBestelnummer: CAB-SAS10M-8644-8088
-
1 meter SFF-8088 naar SFF-8088 kabel
• Voor QXP-400eS-A1164 en QXP-800eS-A1164 PCIe SATA-kaarten
• Ondersteunt SATA 6 Gb/s en SAS 6 Gb/s
• Compatibel met SAS 6 Gb/s JBOD-producten van derden*Bestelnummer: CAB-SAS10M-8088
Veelzijdige gebruiksscenario’s om aan de eisen voor opslaguitbreiding te voldoen
De TL-D1600S voldoet aan veel eisen voor opslaguitbreiding voor thuis en op kantoor. Hieronder volgt een lijst met mogelijke gebruiksscenario’s:
Scenario 1: Breid de capaciteit van uw NAS uit
De TL-D1600S biedt een alternatieve methode voor gebruikers om de opslagcapaciteit van hun NAS te vergroten. Door de TL-D1600S te verbinden met hun NAS en door het Opslag & Snapshots Beheer in QTS of QuTS hero te gebruiken, kunnen gebruikers eenvoudig hun opslaguitbreiding configureren en beheren. De TL-D1600S ondersteunt een reeks QNAP NAS-functies voor opslag- en bestandsbeheer, zodat gebruikers opslagpools kunnen maken, bestanden zoeken met Qsirch, en bestanden organiseren met Qfiling.
| Functie | QNAP TL-D1600S | QNAP TR-004 | UX-500P | Ander extern RAID/JBOD-apparaat |
|---|---|---|---|---|
| Verbindingstype | SATA | USB 3.2 Gen 1 | USB 3.2 Gen 1 | Op apparaat |
| Schijfsleuven | 16 | 4 | 5 | Op apparaat |
| Ondersteunde systemen | QNAP QTS/QuTS hero, Windows, Linux enzovoorts… | QNAP QTS/QuTS hero, Windows, Linux enzovoorts… | QNAP QTS/QuTS hero | QNAP QTS/QuTS hero, Windows, Linux enzovoorts… |
| Gezondheidsbewaking van de harde schijf | Ondersteund (QNAP QTS/QuTS hero, Windows, Linux) | Ondersteund (QNAP QTS/QuTS hero, Windows) | Ondersteund | Niet ondersteund |
| Hardware RAID-bescherming | Niet ondersteund | Ondersteund (QNAP QTS/QuTS hero, Windows) | Niet ondersteund | Verschilt per apparaat |
| Opslagpool maken | Ondersteund (QNAP QTS) |
Ondersteund (QNAP QTS) |
Ondersteund | Niet ondersteund |
| RAID-migratie, uitbreiding capaciteit | Ondersteund (QNAP QTS/QuTS hero, Windows, Linux) | Niet ondersteund | Ondersteund | Verschilt per apparaat |
Opmerking:
1. De TL-D1600S ondersteunt geen QNAP NAS-modellen die niet kunnen worden opgewaardeerd naar QTS 4.4.2 (of later) en de volgende NAS-modellen: TS-128, TS-228, TS-131, TS-231, TS-431, TS-431U.
2. Schijven kunnen alleen worden gemigreerd van de ene TL USB JBOD naar een andere TL USB JBOD. Bestanden en gegevens opgeslagen op schijven gemigreerd naar of van andere JBOD-apparaten worden niet herkend.
Scenario 2: Externe opslag voor uw NAS
U kunt de TL-D1600S gebruiken om uw NAS-opslag uit te breiden. U kunt schijven selecteren om opslagpools te maken om de capaciteit van uw NAS uit te breiden, of u kunt elke schijf als een individuele externe opslagruimte behandelen en deze gebruiken als verwisselbare schijf voor meer flexibiliteit. Ongeacht de modus die u gebruikt, kunt u altijd Opslag & Snapshots Beheer in QTS of QuTS hero gebruiken om de TL-D1600S in te stellen en te beheren en het hard drive S.M.A.R.T. en Notification Center gebruiken om de schijfstatus op elk moment en overal te controleren.
-

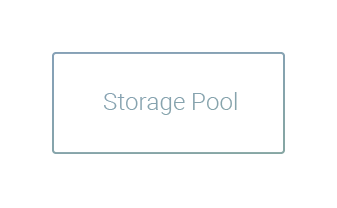

Modus 1: NAS-capaciteit uitbreiden met de modus opslagpool
U kunt Opslag & Snapshots Beheer in QTS of QuTS hero gebruiken om de RAID opslagpool voor de TL-D1600S te configureren en de NAS-capaciteit uit te breiden.
Opmerking: De TL-D1600S kan alleen worden gebruikt als individuele opslagpool of volume op de NAS. De opslagpool of volume kan niet worden gecombineerd met de aangesloten NAS. NAS-toepassingen kunnen niet worden geïnstalleerd op de TL-D1600S.
-

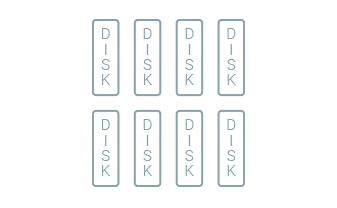

Modus 2: De NAS uitbreiden met de modus externe opslag
U kunt elke schijf in de TL-D1600S behandelen als een individuele opslagruimte en de NAS-capaciteit uitbreiden. Zo worden bijvoorbeeld 8 onafhankelijke externe schijven weergegeven op een 8-bay NAS.
Opmerking: De TL-D1600S ondersteunt meerdere bestandsindelingen, waaronder NTFS (voor Windows), HFS+ (voor Mac), EXT4 (voor Ubuntu of QNAP NAS), exFAT (voor Windows, Mac, Ubuntu en QNAP NAS) enzovoort.

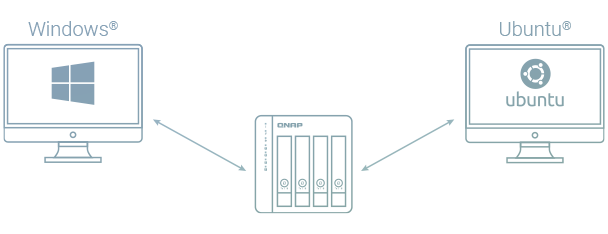

Scenario 3: Breid de opslagruimte uit van uw Windows®- en Ubuntu®-computers
U kunt de TL-D1600S gebruiken om de opslagruimte uit te breiden van uw Windows®- en Ubuntu®-computer U kunt de RAID-configuratie van de TL-D1600S instellen voor extra gegevensbescherming. En u kunt tevens de modus enkele schijf gebruiken en formatteren met het bestandssysteem exFAT voor een handiger toegang en delen van bestanden tussen Windows®- en Ubuntu®-computers.
Opmerking:
1. QNAP JBOD Manager ondersteunt Windows 8 (of latere versies), Windows Server 2012 R2 (of latere versies), Ubuntu 18.04 (of latere versies).
2. Omdat de besturingssystemen Windows® en Ubuntu® niet compatibel zijn, ondersteunt de TL-D1600S geen cross-platform delen na instellen van de RAID-configuratie.
-
Modus 1: Modus RAID-configuratie
U kunt voor gegevensbescherming zorgen door een software RAID 0, RAID 1 en RAID 5 volume op te zetten met het ingebouwde hulpprogramma van Windows®- en Ubuntu®-computers, en de QNAP JBOD Manager gebruiken om de statusinformatie van de TL-D1600S te bewaken.
-
Modus 2: Modus enkele schijf
U kunt harde schijven formatteren met het bestandssysteem exFAT voor toegang en delen van bestanden tussen Windows®- en Ubuntu®-computers.
Opmerking: Uw QNAP NAS kan eveneens het bestandssysteem exFAT gebruiken door een licentie voor het exFAT stuurprogramma aan te schaffen in de QNAP Store.
Scenario 4: Hardware RAID-kaart van derden voor geavanceerde bescherming
U kunt hardware RAID-kaarten van derden installeren op uw TL-D1600S voor geavanceerde hardware RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 en RAID 60 beschermen en Windows® hulpprogramma’s gebruiken om de TL-D1600S te beheren.
Opmerking: De hardware RAID-kaart van derden kan niet samen met QNAP JBOD Manager en QXP-serie PCIe-kaarten worden gebruikt.
The TL-D1600S Biedt betere prestaties dan andere USB- en eSATA JBOD-oplossingen
De TL-D1600S beschikt over SFF-8088 (of SFF-8644) connectiviteit en meerdere SATA 6 Gb/s bays. Dit levert betere sequentiële leesprestaties op en snellere gegevensoverdrachten dan bestaande USB- en eSATA-uitbreidingsbehuizingen, terwijl het tevens een economischer optie vormt vergeleken met een QNAP REXP SAS-behuizing.
* Sound Level Test Environment: Refer to ISO 7779; Maximum HDD loaded; Bystander Position; Average data from 1 meter in front of operating NAS.
Designs and specifications are subject to change without notice.
| Schijf sleuf | 12 x 3.5-inch SATA 6Gb/s, 3Gb/s + 4 x 2.5-inch SATA 6Gb/s, 3Gb/s |
| Schijf compatibiliteit | 3,5 inch bays: 3,5 inch SATA harde schijven 2,5 inch SATA harde schijven 2,5 inch SATA solid state-schijven 2,5 inch bays: |
| Audio Alert On/Off Switch | |
| Vorm | Toren |
| Host-interface | 4 x SFF-8088 |
| LED-indicatoren | HDD 1-16, Status, Link, Fan error |
| LCD Display/ knop | |
| Knoppen | Aan/uit-schakelaar |
| Dimensies (HxBxD) | 303,84 × 369,89 × 319,8 mm |
| Gewicht (netto) | 11.59 kg |
| Max. aantal ondersteunde HDD’s/SSD’s | 16 |
| Type harde schijf | 3.5-inch SATA hard disk drives 2.5-inch SATA hard disk drives (for 3.5-inch tray slots only) 2.5-inch SATA solid state drives |
| Bedrijfstemperatuur | 0 – 40 °C (32°F – 104°F) |
| Relatieve vochtigheid | 5-95% RH niet-condenserend, natte bol: 27 ˚C (80,6 ˚F) |
| Voeding | 250 W PSU, 100 – 240 V |
| Stroomverbruik: Bedrijfsmodus, typisch | 93.66 W
Tested with drives fully populated.
|
| Fan Mode Switch | (Auto, high, medium, low) |
| Ventilator | 3 x 92mm, 12VDC |
| Geluidsniveau | 25 db(A) |
| Systeemwaarschuwing | Zoemer |
| Kensington beveiligingsslot |
