Ubiquiti ECS-AGGREGATION | UniFi Enterprise Campus Aggregation – 25G en 100G
€ 4.798,80€ 3.965,95 incl. btwexcl. btw
Vaak samen gekocht
Past bij de ECS-AGGREGATION
€ 901,45€ 745,00 incl. btwexcl. btw
Ubiquiti UniFi Enterprise Campus 24 PoE
UniFi 10G Direct Attach Cable – SFP+ naar SFP+
UniFi Patch Cable – buigbare RJ45-uiteinden
Ubiquiti UniFi Premium Patch Cable
DK-1644-A
UniFi Etherlighting Patch Cable
Cat6 S/FTP-patchkabel - grijs
IEC naar Schuko
UniFi Uplink Cable – 1/10/25G met linkoptimalisatieDirect met UI Care bestellen
Alleen tegelijk met het bijbehorende nieuwe apparaat. Wat al in je winkelwagen staat, voegen we niet dubbel toe.
UniFi Enterprise Campus Aggregation is een Layer 3-aggregatieswitch met 48× 25G SFP28 en 6× 100G QSFP28. Ondersteunt MC-LAG met een tweede gelijk model en heeft twee hot-swappable voedingen. Geschikt diep 19-inch rack en afzonderlijke DAC-kabels of optische modules nodig.
Ubiquiti · UniFi Switching
Een redundante verbinding tussen je netwerklagen
De Ubiquiti ECS-AGGREGATION, oftewel UniFi Enterprise Campus Aggregation, brengt je switches en servers samen via glasvezel of DAC-kabels. Met snelle uplinks, MC-LAG en verwisselbare voedingen en ventilatoren bouw je aan een netwerk met minder afzonderlijke uitvalpunten.
48× 25G SFP28 · 6× 100G QSFP28 · Layer 3 · 1U
UniFi Enterprise Campus Aggregation voor je netwerk
Deze 1U-switch vormt een centraal aansluitpunt voor distributieswitches en servers. De 48 SFP28-poorten ondersteunen 25 en 10 Gbit/s; de zes QSFP28-poorten ondersteunen 100 en 40 Gbit/s. Kies per verbinding een passende DAC-kabel of optische module met glasvezelkabel. Transceivers en netwerkkabels zijn niet inbegrepen.
Doorvoer en Layer 3-functies
De switchingcapaciteit is 3,6 Tbit/s, met 1,8 Tbit/s totale non-blocking doorvoer en 2,4 miljard packets per seconde. De switch ondersteunt onder meer statische routing, inter-VLAN-routing, DHCP-server en DHCP-relay. De fabrikant vermeldt maximaal 1.000 VLAN’s en 256 statische IPv4-routes.
Let op: Ubiquiti noemt VRRP en OSPF op de productpagina nog als toekomstige ondersteuning. Deze functies zijn hier niet als beschikbaar meegenomen. De QSFP28-poorten ondersteunen geen breakoutkabels.
Redundantie met MC-LAG en verwisselbare onderdelen
MC-LAG werkt door de switch te koppelen aan een tweede Enterprise Campus Aggregation. De fabrikant noemt maximaal 26 target-device-memberships. Het apparaat heeft twee hot-swappable 550W-voedingsmodules en vijf hot-swappable ventilatoren. Plan ook bekabeling en voeding passend bij de gewenste beschikbaarheid; twee modules in dezelfde stroomgroep geven geen onafhankelijke stroomvoorziening.

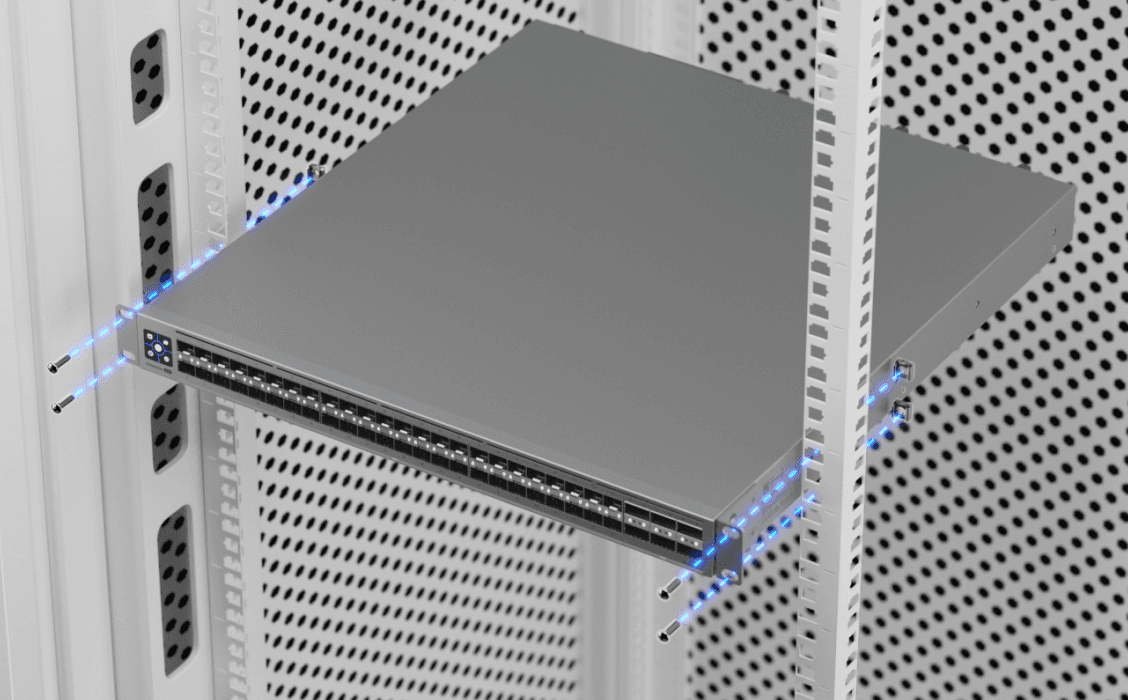

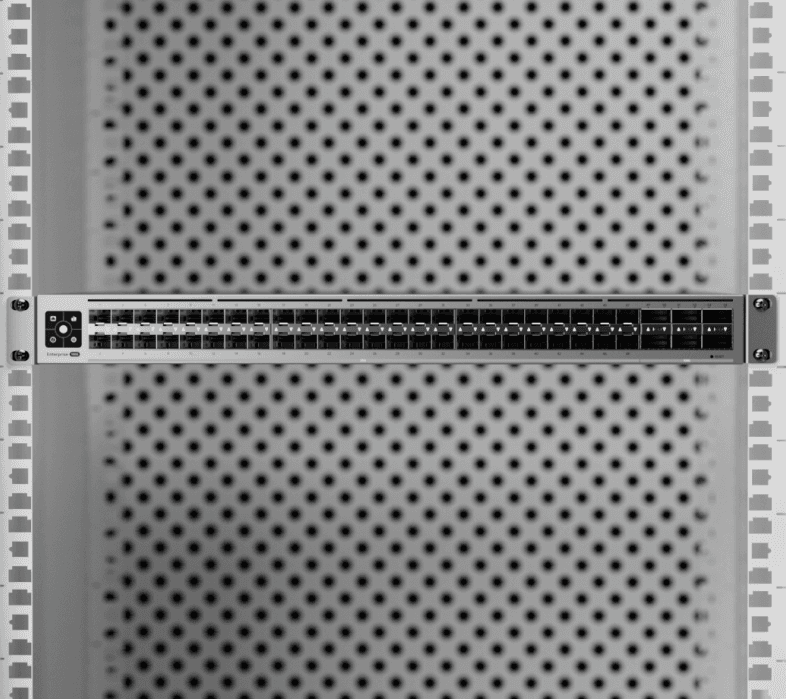

Plaatsing in een diep 19-inch rack
De behuizing is 496 mm diep en weegt circa 10 kg met montagebeugels. Gebruik een vierkolomsrack met een afstand tussen de stijlen van 650 tot 1.000 mm. Bij een tweekolomsrack schrijft de fabrikant een center-mount-beugel of geschikte cantilever-plank voor. Monteer deze full-depth-switch niet uitsluitend aan twee voorste rackoren.
Montage en toepassing
Beheer met UniFi Network
Je beheert de switch met UniFi Network vanaf versie 8.5.6; nieuwere functies kunnen een nieuwere versie vereisen. Etherlighting helpt de poorten te herkennen en het 1,3-inch touchscreen toont lokale statusinformatie. Deze switch heeft optische/DAC-netwerkpoorten en levert geen PoE aan accesspoints of camera’s.
Voorbeeldopstelling
In de doos
- Eén Enterprise Campus Aggregation-switch
- Twee hot-swappable voedingsmodules en vijf hot-swappable ventilatoren
- Twee EU-netsnoeren
- Rackmontagemateriaal volgens de officiële installatiehandleiding
Technische specificaties
| SKU in onze shop | ECS-AGGREGATION |
|---|---|
| Uitvoering | EU |
| SFP28-poorten | 48× 25 / 10 Gbit/s |
| QSFP28-poorten | 6× 100 / 40 Gbit/s; geen breakoutkabels |
| Switchingcapaciteit | 3,6 Tbit/s |
| Totale non-blocking doorvoer | 1,8 Tbit/s |
| Forwarding rate | 2,4 Bpps |
| VLAN’s | Maximaal 1.000 |
| MAC-adrestabel | 128.000 adressen |
| Statische IPv4-routes | 256 |
| Packetbuffer | 24 MB |
| IPv4-/MAC-accesslists | 512 / 512 |
| Layer 3 | Statische routing, inter-VLAN-routing, DHCP-server en -relay |
| MC-LAG | Tweede Enterprise Campus Aggregation nodig; maximaal 26 target-device-memberships |
| Voeding | 2× hot-swappable AC/DC-module van 550 W |
| Netspanning | 100–240 V AC, 50/60 Hz |
| Maximaal verbruik | 340 W |
| Ventilatoren | 5× hot-swappable |
| Warmteafgifte | 1.160 BTU/uur |
| Behuizing | SGCC-staal, 1U full-depth |
| Afmetingen (b × h × d) | 442,4 × 43,7 × 496 mm |
| Gewicht | 9,9 kg zonder / 10 kg met montagebeugels |
| Rackmontage | 19-inch vierkolomsrack; stijlafstand 650–1.000 mm |
| Display | 1,3-inch touchscreen |
| Gebruikstemperatuur | -5 tot 40 °C |
| Luchtvochtigheid | 10–95%, niet-condenserend |
| Beheer | UniFi Network 8.5.6 of nieuwer |
| PoE-uitgangen | Geen |
Installatievideo
Officiële installatie-instructie van Ubiquiti.
Veelgestelde vragen
Gebruik per verbinding een compatibele SFP28-/QSFP28-DAC-kabel of geschikte optische modules en passende glasvezelkabels. De poort en modules moeten dezelfde snelheid ondersteunen. Kabels en modules zijn apart verkrijgbaar.
Nee. De officiële specificaties vermelden dat breakoutkabels niet worden ondersteund.
Ja. Deze functie vereist een tweede Enterprise Campus Aggregation en een passende configuratie. Eén switch levert geen redundantie tussen twee chassis.
Nee. Het is een diep 1U-model. Gebruik een vierkolomsrack met 650–1.000 mm stijlafstand of de door Ubiquiti voorgeschreven ondersteuning voor een tweekolomsrack.
Nee. De netwerkverbindingen lopen via SFP28/QSFP28; voeding voor accesspoints en camera’s regel je apart.
Ubiquiti vermeldt deze functies nog als toekomstige ondersteuning. Controleer de actuele firmware- en Network-versie als je ontwerp ervan afhankelijk is.
Advies over jouw 25G- of 100G-netwerk?
SWW helpt je bij de keuze van optiek, DAC-kabels, rackmontage en redundantie. Bespreek jouw netwerk via het contactformulier.
| Gewicht | 9,9 kg |
|---|---|
| Afmetingen | 44,24 × 4,37 × 49,6 cm |
