Ubiquiti USW-Pro-XG-Aggregation | UniFi Switch Pro XG Aggregation – 32× 25G
€ 2.792,40
De Ubiquiti USW-Pro-XG-Aggregation | UniFi Switch Pro XG Aggregation is een Layer 3-switch met 32 SFP28-poorten voor 25G, 10G en 1G, Etherlighting en 1,6 Tbps switchingcapaciteit. Plaats hem in een 19-inch rack met vier staanders en een afstand tussen de staanders van 600 tot 1.066 mm. Transceivers, verbindingskabels en UniFi RPS zijn apart verkrijgbaar.
Ubiquiti · UniFi Switching
Een centrale 25G-koppeling voor jouw netwerk
De Ubiquiti USW-Pro-XG-Aggregation, oftewel UniFi Switch Pro XG Aggregation, brengt 32 SFP28-verbindingen samen in één Layer 3-switch. Gebruik hem als centraal knooppunt voor switches en servers. Etherlighting helpt je de poorten in het rack terug te vinden.
32× 25G SFP28 · Layer 3 · 1U
UniFi Switch Pro XG Aggregation als netwerkknooppunt
Met 32 SFP28-poorten biedt deze switch ruimte om meerdere netwerkswitches en servers centraal te verbinden. Alle poorten ondersteunen 25G, 10G en 1G. Je kunt daardoor verbindingen met verschillende snelheden binnen dezelfde switch samenbrengen. De USW-Pro-XG-Aggregation heeft geen RJ45-toegangspoorten en levert geen PoE. Gebruik voor eindapparaten waar nodig een aangesloten access-switch met geschikte koperpoorten en voeding.
UniFi Switch Pro XG Aggregation: 25G-capaciteit
De UniFi Switch Pro XG Aggregation heeft een switchingcapaciteit van 1,6 Tbps en een totale non-blocking throughput van 800 Gbps. De forwarding rate is 1,2 miljard pakketten per seconde. Je beschikt over ondersteuning voor 1.000 VLAN’s, een MAC-adrestabel voor 32.000 adressen en een packetbuffer van 8 MB. Kies voor iedere verbinding een passende transceiver met glasvezelkabel of een geschikte DAC-kabel. Controleer daarbij de snelheid en compatibiliteit aan beide uiteinden; de verbinding werkt op de snelheid die beide apparaten ondersteunen.
UniFi Switch Pro XG Aggregation: Layer 3
De UniFi Switch Pro XG Aggregation ondersteunt inter-VLAN-routing, statische routing, een DHCP-server en DHCP Relay voor lokale netwerken. Er is ruimte voor 512 IPv4-statische routes. Daarnaast zijn LACP, STP/RSTP, IGMP Snooping, toegangsregels en port mirroring beschikbaar. Gebruik deze functies om verkeer tussen netwerksegmenten te organiseren en verbindingen binnen jouw ontwerp te beheren. Een aparte gateway blijft het onderdeel waarmee je internettoegang en bijbehorende beveiliging in je installatie inricht.
Etherlighting en beheer vanuit UniFi

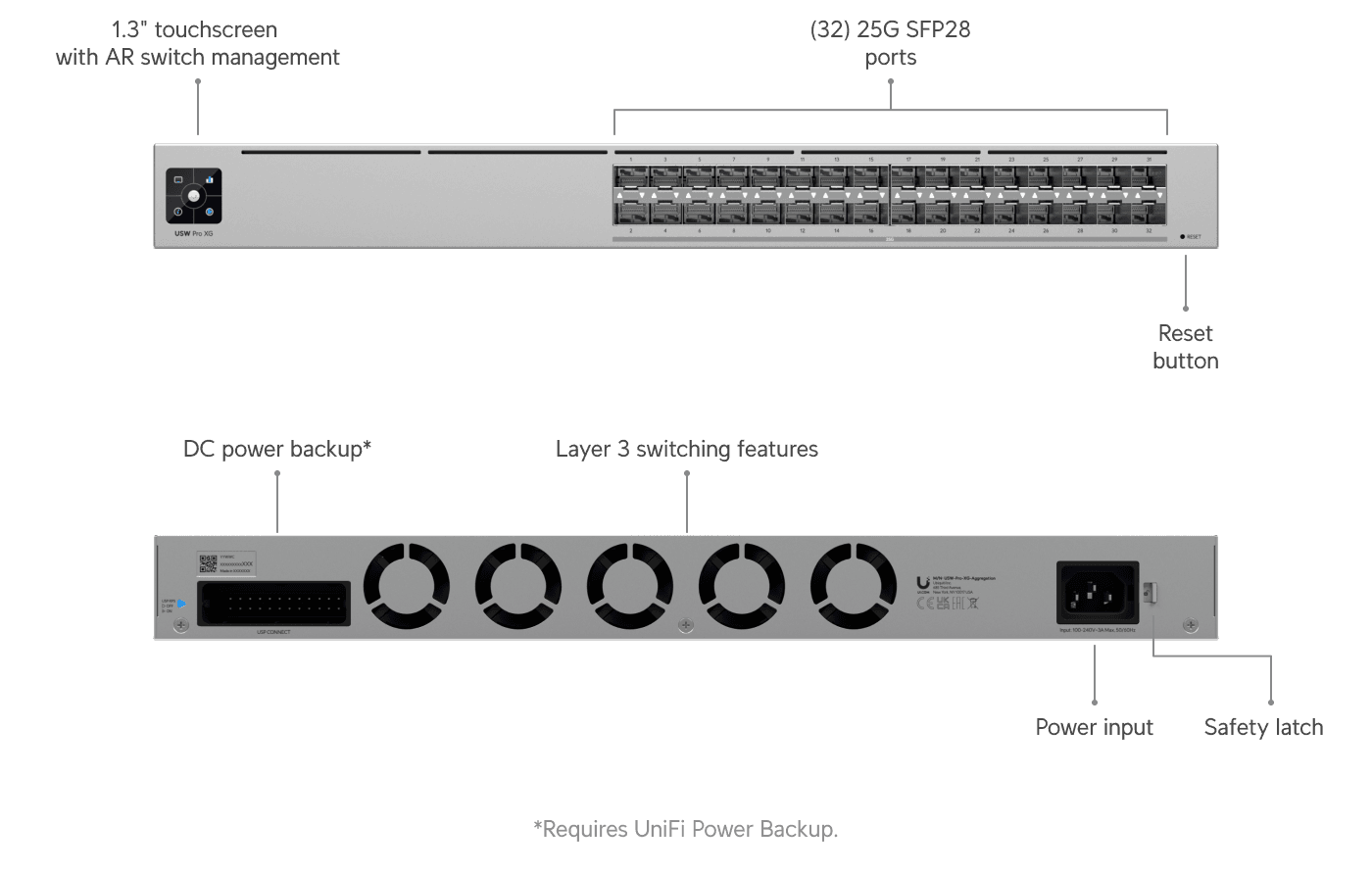

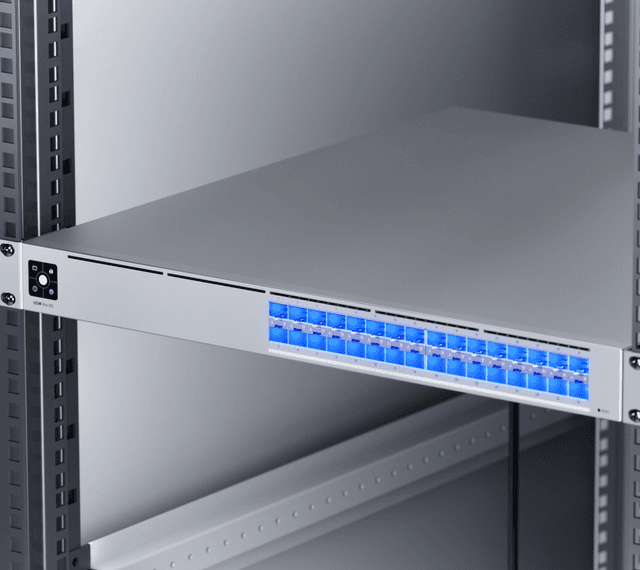

Je beheert de UniFi Switch Pro XG Aggregation via UniFi Network. Etherlighting op de SFP28-poorten maakt poortidentificatie in het rack eenvoudiger. Het 1,3-inch touchscreen geeft lokale statusinformatie, terwijl je via het netwerk de configuratie beheert. Voor audiovisuele netwerken ondersteunt de switch Pro AV-profielen, waaronder Dante, Q-SYS, NDI en AES67. De benodigde multicast-instellingen, zoals IGMP Querier en Fast Leave, stem je af op de aangesloten apparatuur en de indeling van jouw netwerk.
UniFi Switch Pro XG Aggregation: rack en voeding

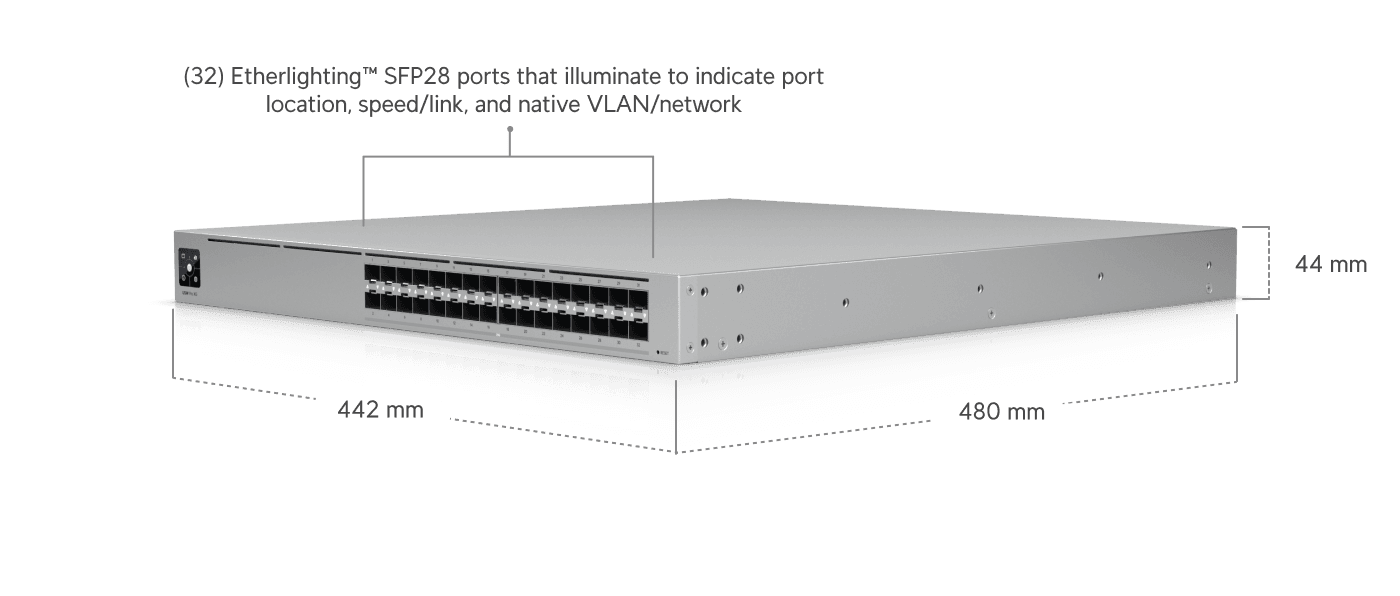

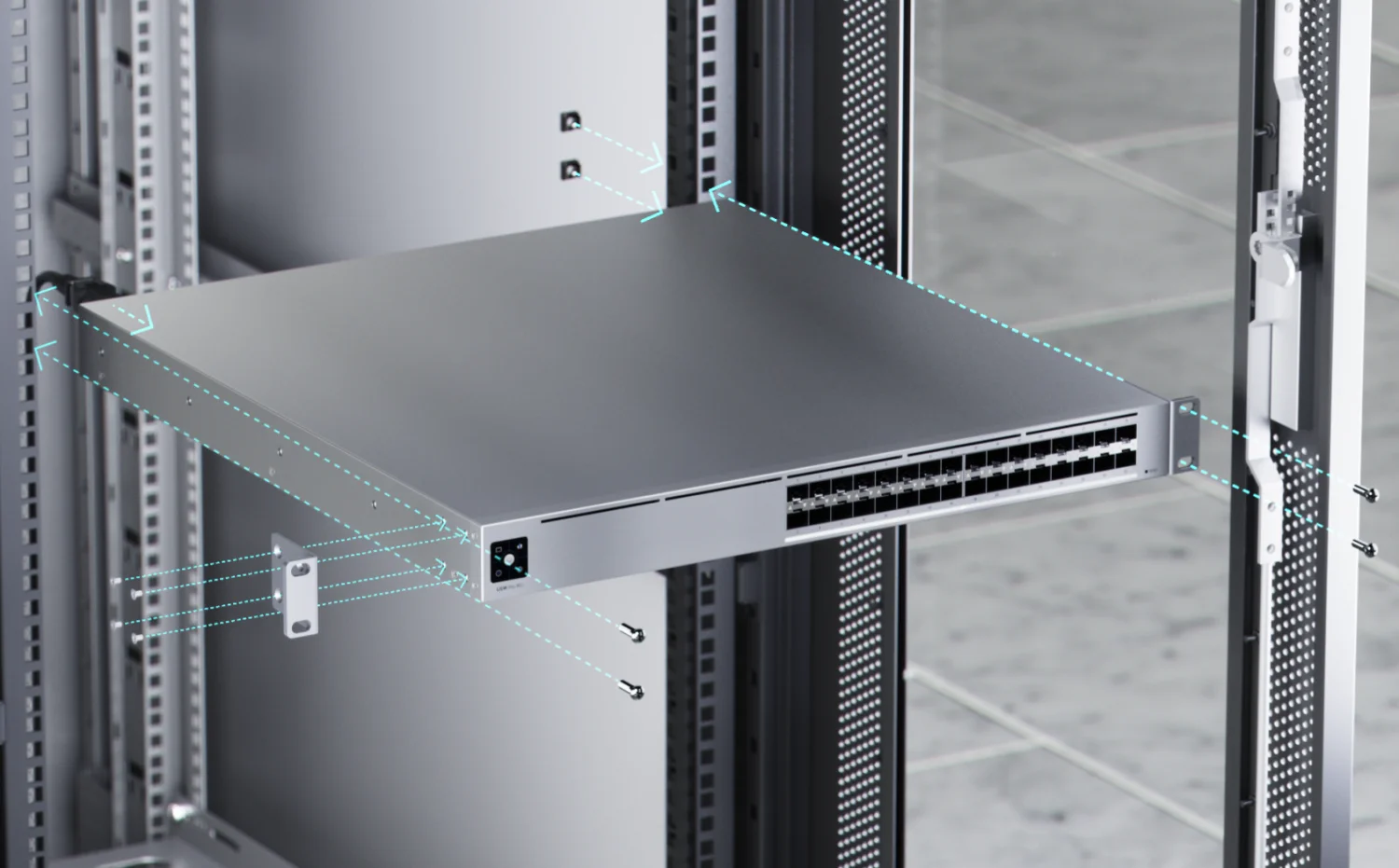

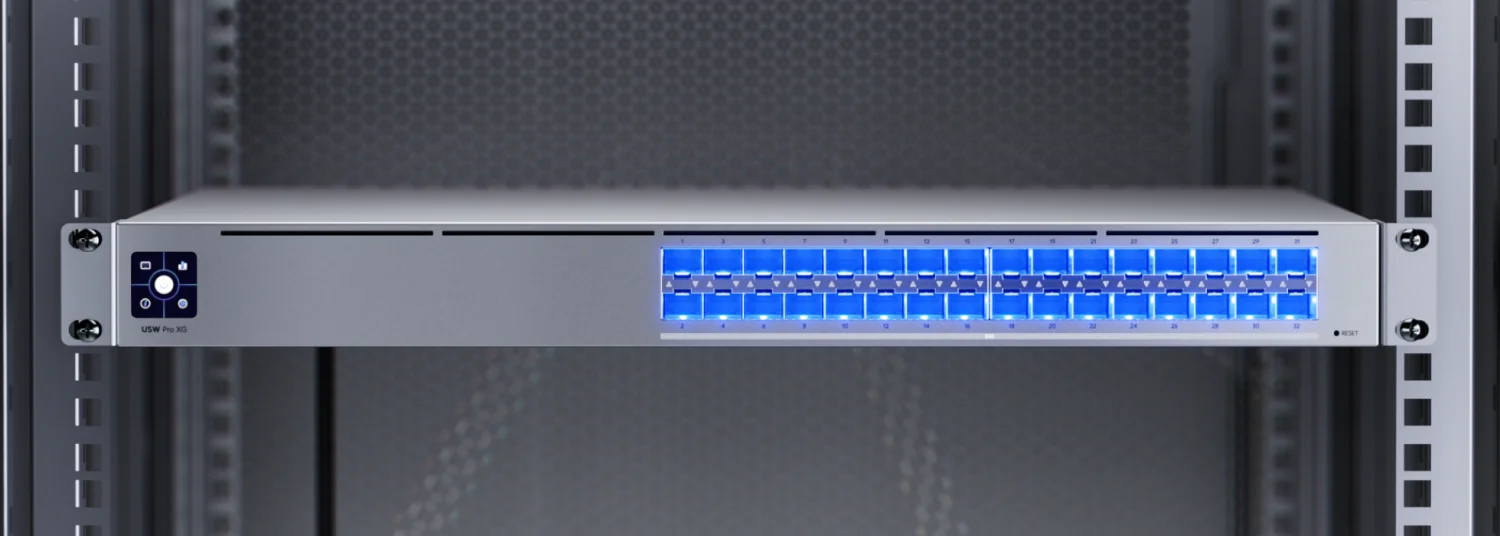

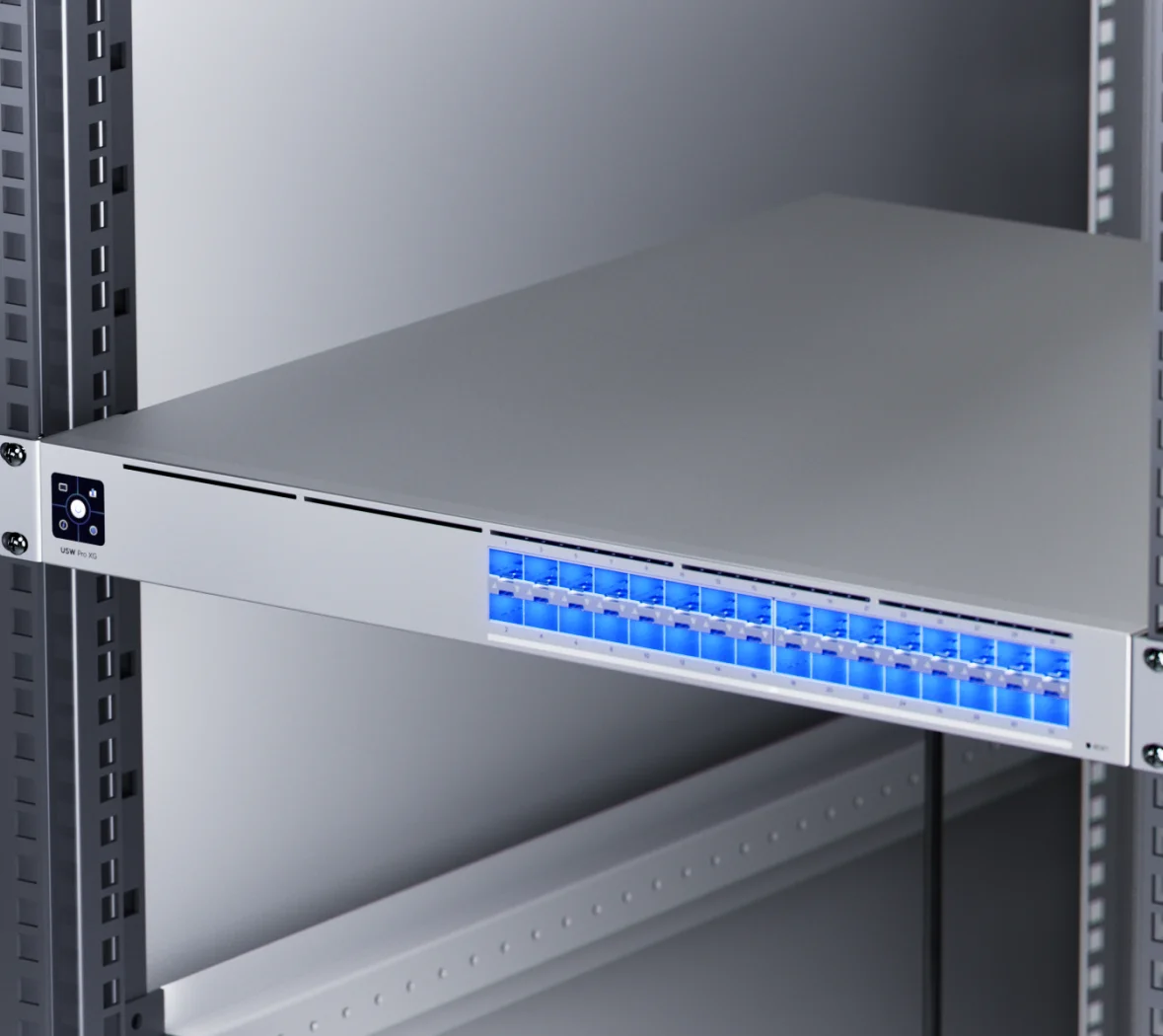

De UniFi Switch Pro XG Aggregation meet 442,4 × 43,7 × 480 mm en weegt met montagebeugels 7,2 kg. Hij is bedoeld voor een 19-inch rack met vier staanders; de opgegeven afstand tussen de staanders is 600 tot 1.066 mm. Controleer vóór aanschaf ook de ruimte voor kabels en ventilatie. De interne voeding gebruikt 100–240 V AC en het maximale verbruik bedraagt 200 W. DC-back-up vereist een apart verkrijgbare UniFi RPS. Bekijk de officiële installatiehandleiding en bespreek jouw rackopstelling via het SWW-contactformulier.

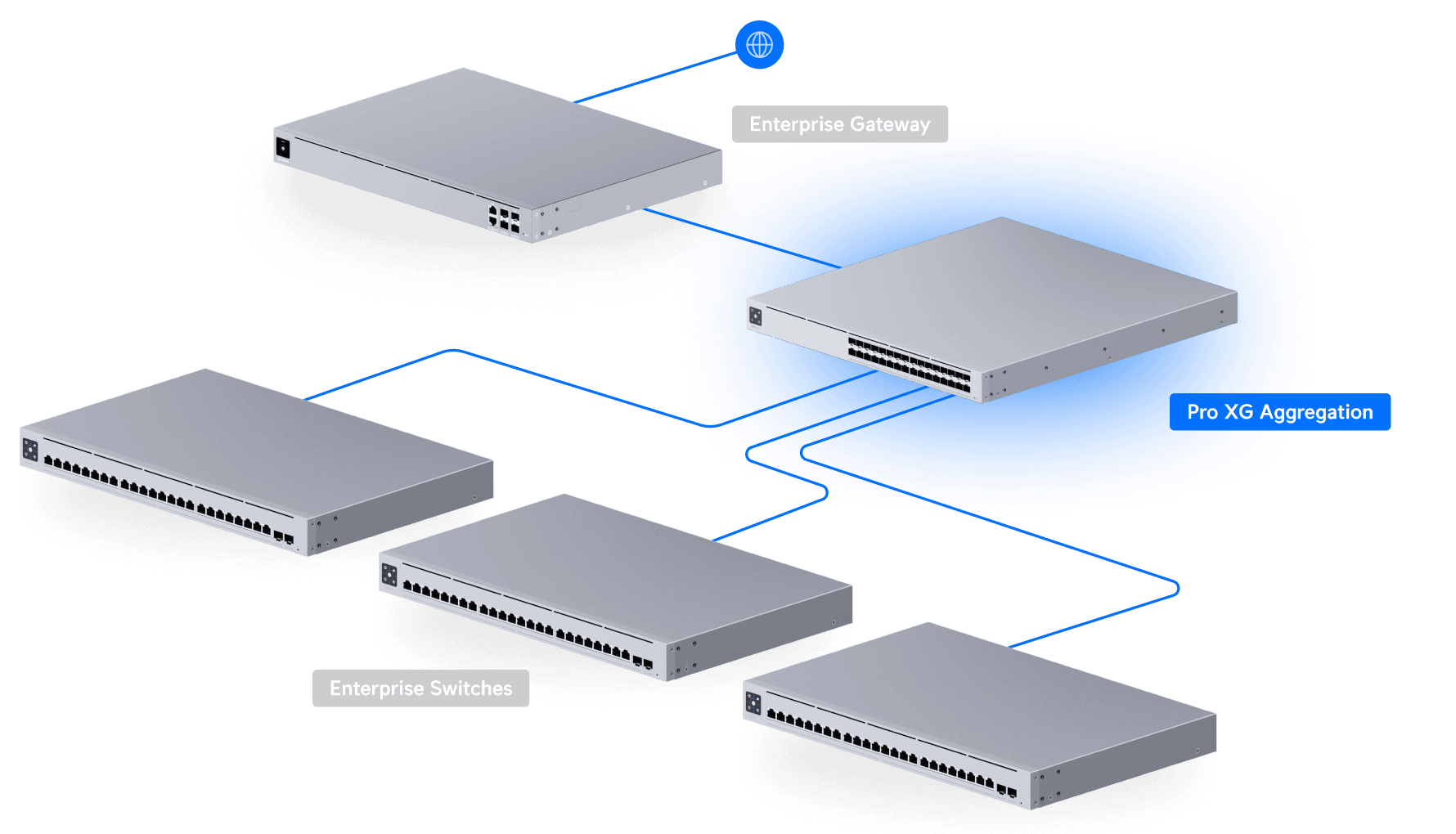

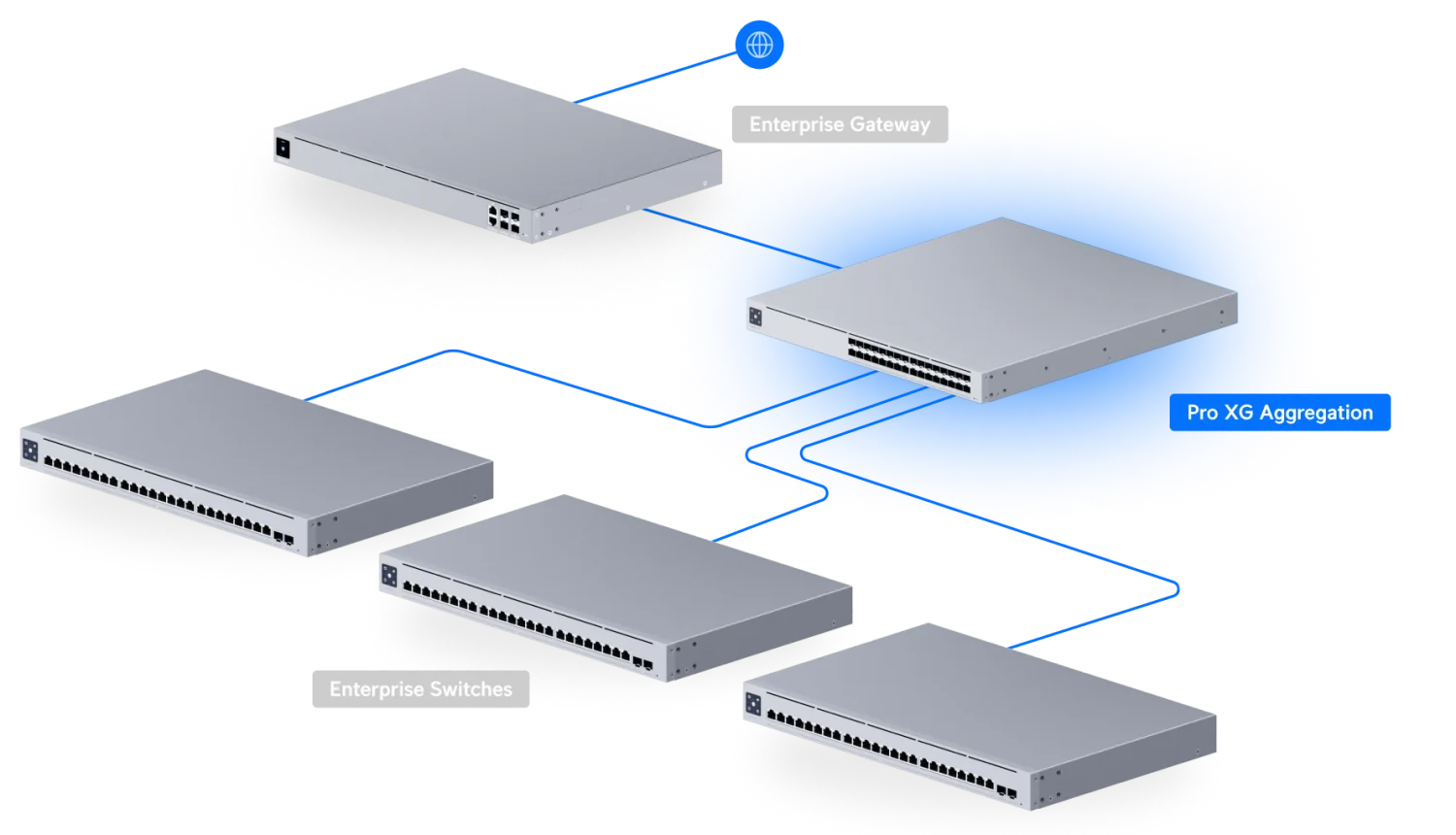

Voorbeeldopstelling
De voorbeeldopstelling toont een centrale aggregatieswitch met meerdere aangesloten netwerkswitches. De andere apparaten op de afbeelding zijn apart verkrijgbaar.

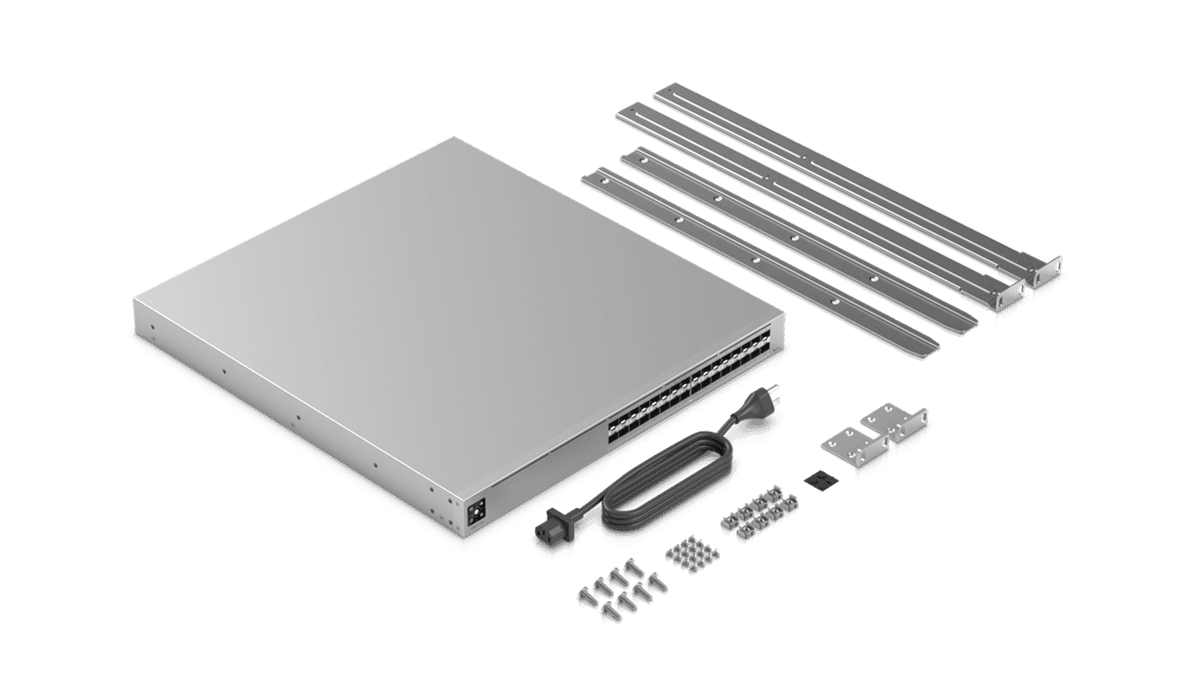

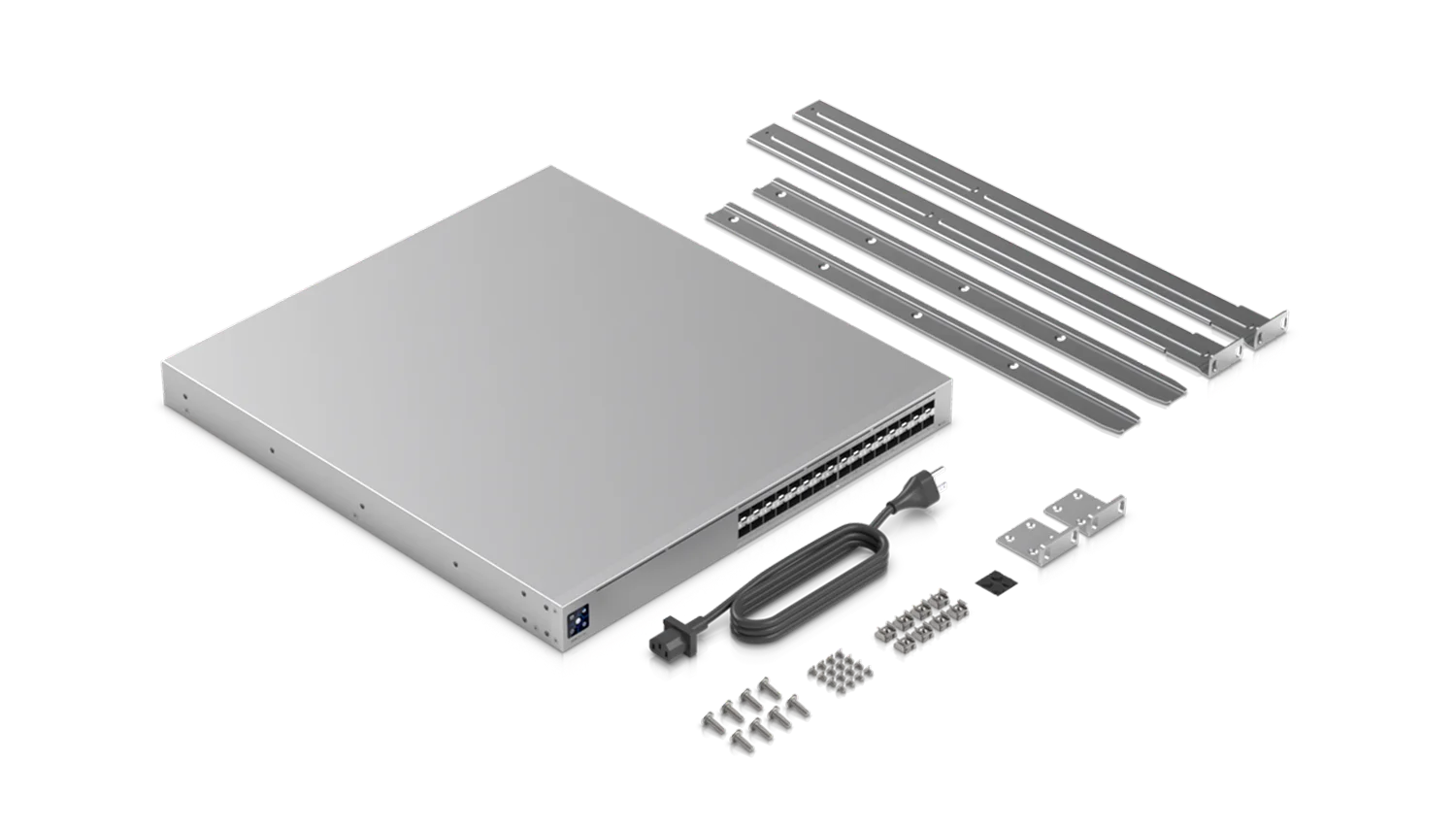

In de doos
- Switch Pro XG Aggregation
- Netsnoer
- Rackmontageset met rails en bevestigingsmateriaal
Handleiding en documentatie
Installatiehandleiding Pro XG Aggregation · Technische specificaties bij Ubiquiti
Technische specificaties
| Afmetingen | 442,4 x 43,7 x 480 mm |
|---|---|
| Poorten 25G SFP28 | 32 (25G/10G/1G) |
| Redundantie | DC Power Backup (With UniFi RPS) |
| Layer 3 | Ja |
| Vorm | Rack Mount (1U) |
| Etherlighting™ | Ja |
| Switchcapaciteit | 1,6 Tbps |
| Non-blocking doorvoer | 800 Gbps |
| Doorstuursnelheid | 1,2 Bpps |
| VLAN’s | 1,000 |
| MAC-adrestabel | 32,000 |
| Statische IPv4-routes | 512 |
| Packetbuffer | 8 MB |
| ACL’s IPv4 | 256 |
| ACL’s MAC | 256 |
| Layer 3-functies | DHCP Server (Local Networks), DHCP Relay, Inter-VLAN Routing (Local Networks), Static Routing (Local Networks) |
| Layer 2-functies | LACP Port Aggregation, STP & RSTP, Pro AV Profiles (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Advanced IGMP Configuration (Querier, Fast Leave, Router Port), IGMP Snooping, 802.1X Control, MAC-Based ACLs & Device Isolation, DHCP Snooping & Guarding, Egress Rate Limit, Flow Control, Storm Control, Multicast & Broadcast Rate Limiting, MAC Address Blocking, IP-Based ACLs & Network Isolation, MAC-Based Port Restriction, Port Isolation, Port Mirroring, Jumbo Frames, LLDP-MED, Voice VLAN, Loop Protection, Virtual Network Override |
| Hardware | Etherlighting™ SFP28, LEDs RPS, NDAA-conform |
| Maximaal verbruik | 200W |
| Voeding | (1) Universal input, 100–240V AC, 50/60 Hz (1) USP RPS DC input |
| Voedingsingang | AC input |
| Voedingseenheid | AC/DC, internal, 200W |
| Spanningsbereik | 100–240V AC |
| Beheer | Ethernet AR |
| Warmteafgifte | 682 BTU/hr |
| Gewicht | Without mounting bracket: 7,1 kg (15,7 lbs) With mounting bracket:7,2 kg (15,9 lbs) |
| Behuizing | SGCC steel |
| Montagemateriaal | SGCC steel |
| Rackdiepte | 482,6 mm four-post racks Posts depths ranging from 600 tot 1,066 mm (23,6-42”) |
| Scherm | 1,3″ touchscreen |
| ESD-bescherming | Lucht: ± 12kV, contact: ± 8kV |
| Bedrijfstemperatuur | -5 tot 40 °C |
| Luchtvochtigheid | 10 tot 90% niet-condenserend |
| Certificeringen | CE, FCC, IC, Anatel: 05977-25-08356 |
Technische afbeeldingen
Veelgestelde vragen
Alle 32 SFP28-poorten ondersteunen 25G, 10G en 1G. Gebruik per verbinding geschikte modules of DAC-kabels en controleer de ondersteuning van het aangesloten apparaat.
Nee, deze verbindingsonderdelen staan niet in de getoonde doosinhoud. Kies ze afzonderlijk op basis van snelheid, afstand en het type aansluiting.
Nee. De switch heeft SFP28-poorten en levert geen PoE aan access points of camera’s. Gebruik hiervoor een geschikte PoE-switch.
Het apparaat neemt 1U in en vereist een 19-inch rack met vier staanders. Ubiquiti specificeert een afstand tussen de staanders van 600 tot 1.066 mm; de behuizing is 480 mm diep.
De switch ondersteunt inter-VLAN-routing en statische routing voor lokale netwerken, een DHCP-server en DHCP Relay. De specificaties noemen 512 IPv4-statische routes.
Sluit een apart verkrijgbare UniFi RPS aan op de daarvoor bestemde DC-ingang. De switch heeft daarnaast een interne AC-voeding voor de normale netvoeding.
Advies over jouw 25G-aggregatie?
SWW helpt je met de UniFi Switch Pro XG Aggregation, geschikte verbindingen en de rackindeling. Deel je gewenste poortsnelheden en afstanden via het contactformulier.
