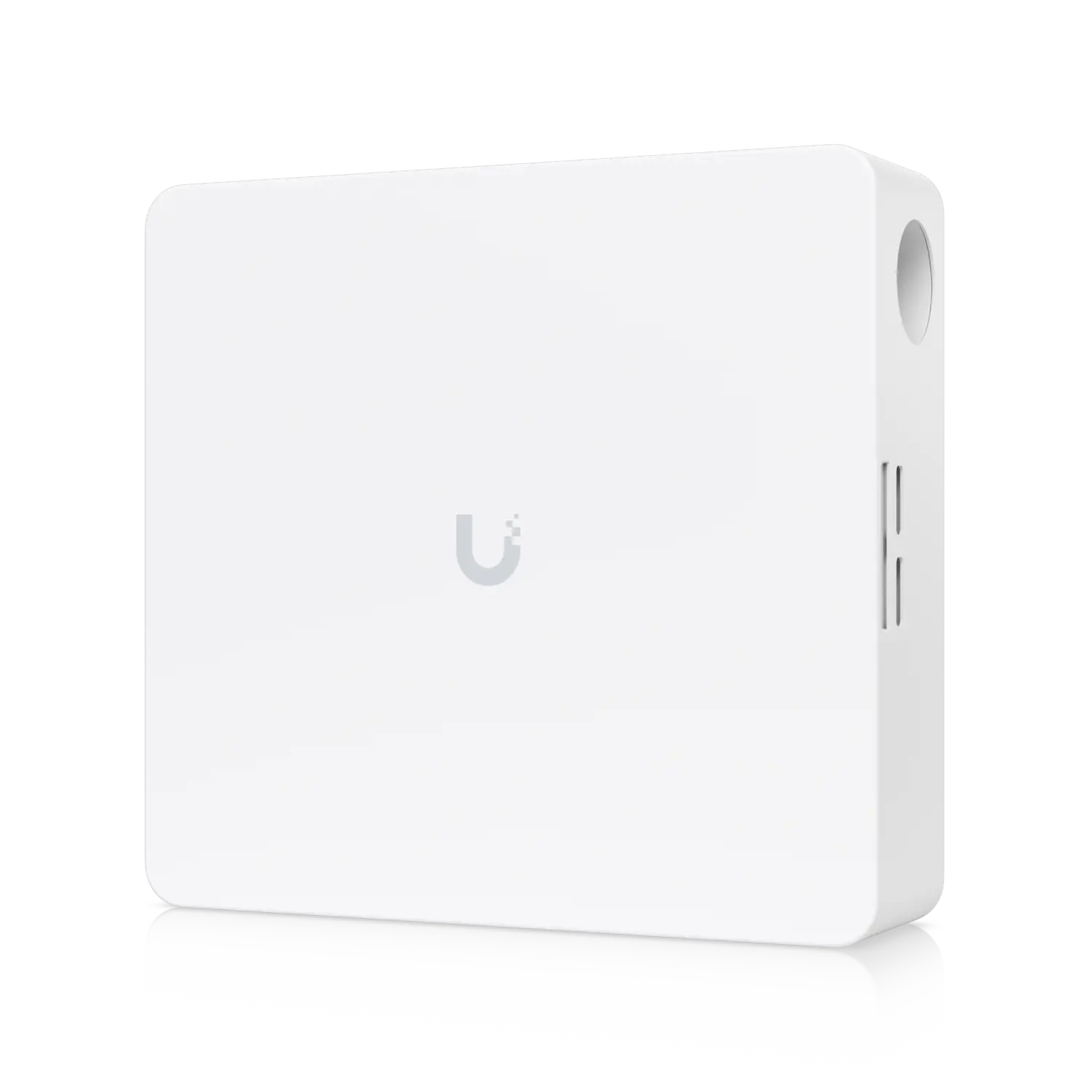

Ubiquiti UP-AlarmHub-Kit | UniFi Alarm Hub Kit voor 32 bedrade zones
€ 439,90
1 op voorraad
Breng maximaal 32 bedrade alarmzones samen in UniFi Protect met de Ubiquiti UP-AlarmHub-Kit. De hub heeft een aparte noodingang, twee configureerbare relais, 12V-hulpvoeding en een PoE+-uitgang tot 30 W. Voeding via PoE++/PoE+++; voorbereid op een optionele 12V SLA-backupaccu. Protect-console, externe voeding en sensoren zijn apart nodig.
UniFi Alarm Hub Kit: bedrade beveiliging binnen Protect
Wil je deurcontacten, bewegingsmelders en andere bedrade alarmsensoren samenbrengen in je UniFi-installatie? De Ubiquiti UP-AlarmHub-Kit vormt het centrale aansluitpunt voor maximaal 32 bedrade sensorzones. Je sluit sensoren rechtstreeks aan op de hub en beheert het apparaat via UniFi Protect.

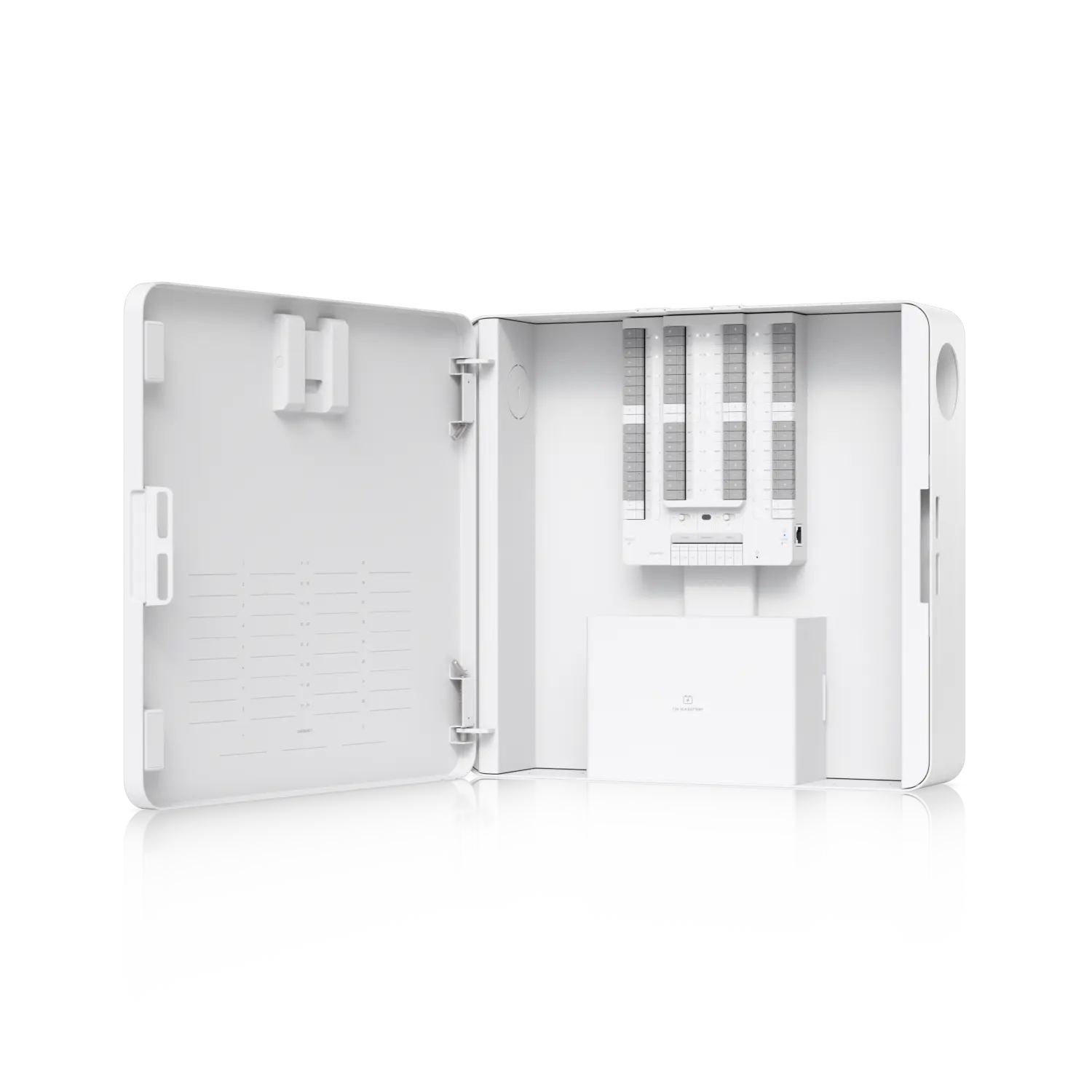

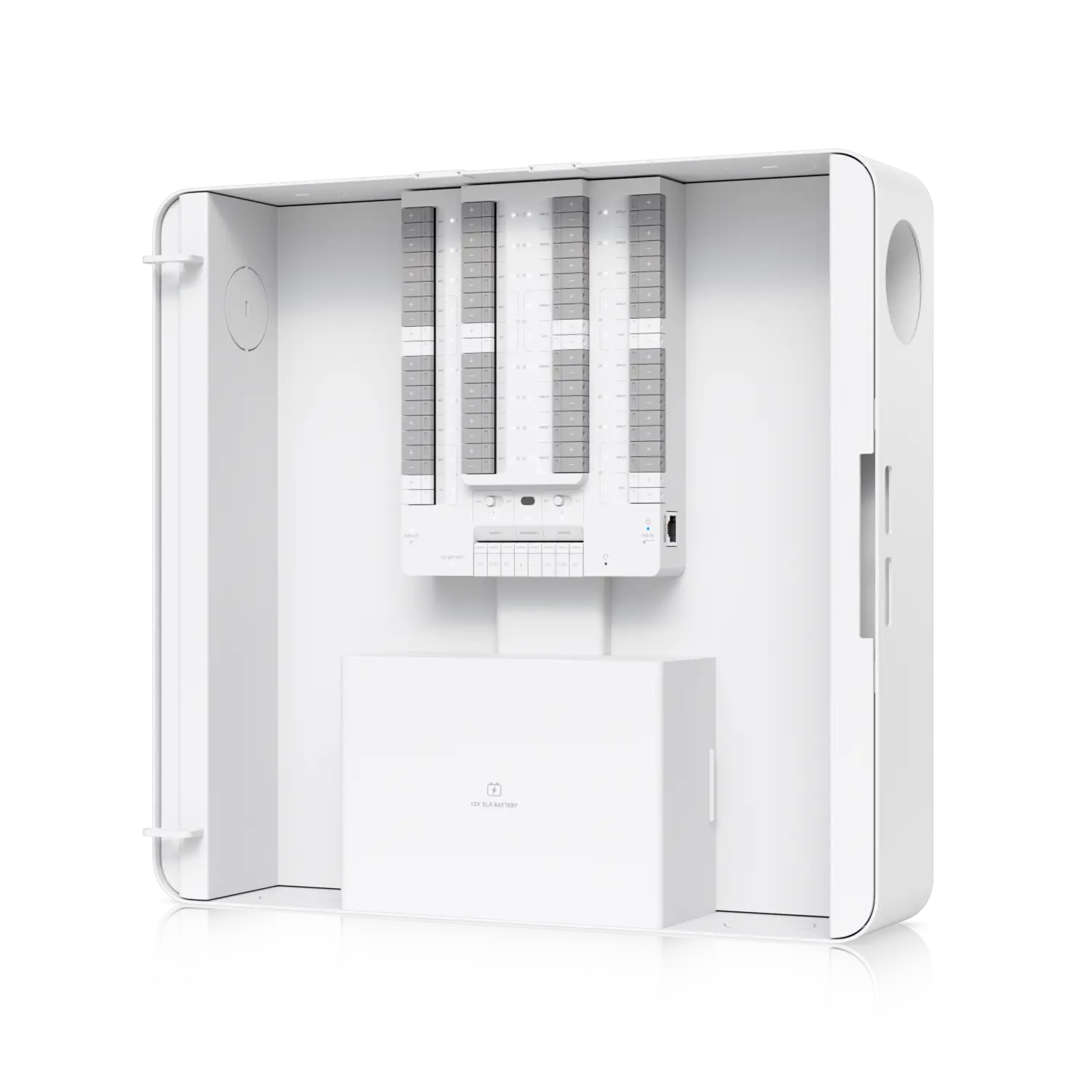

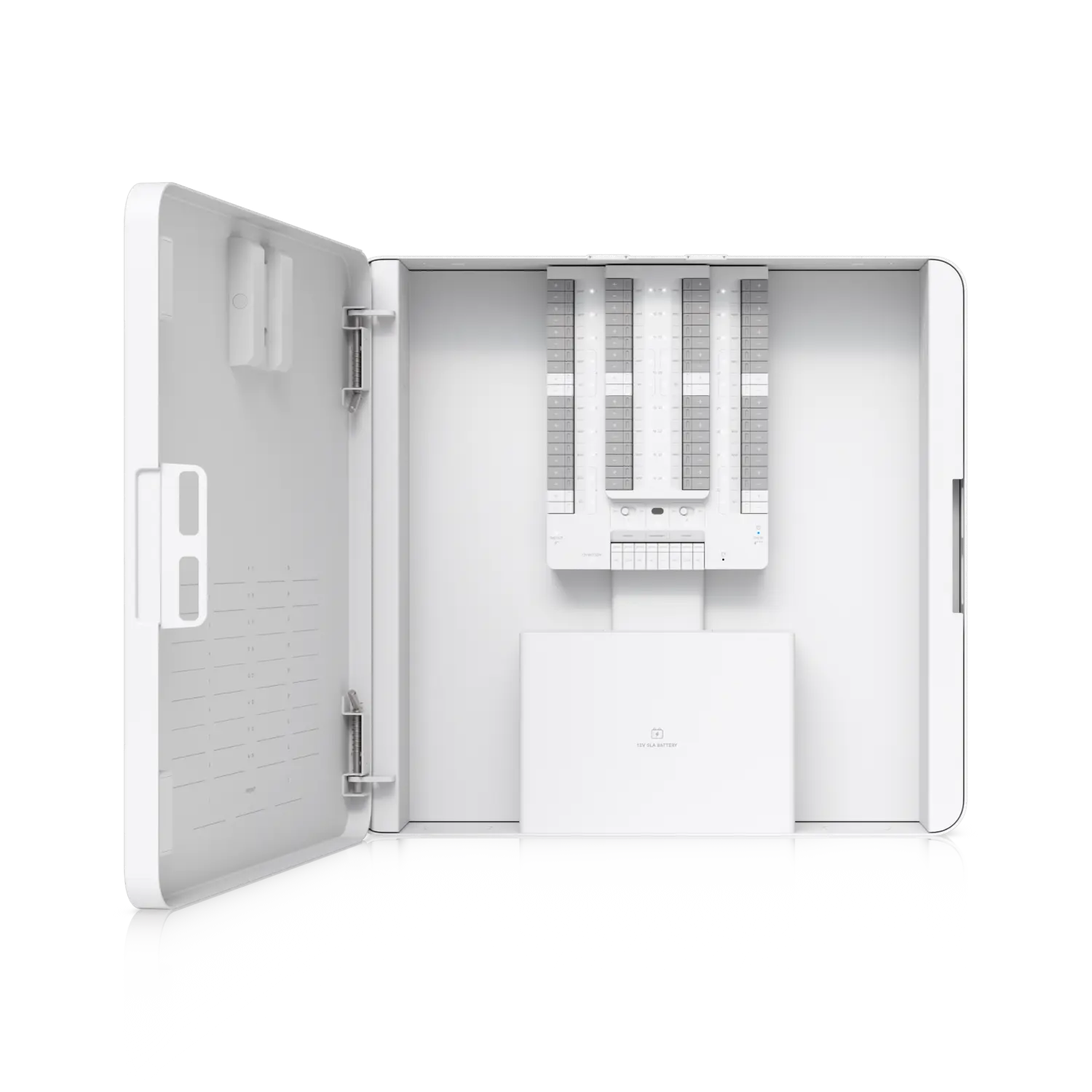

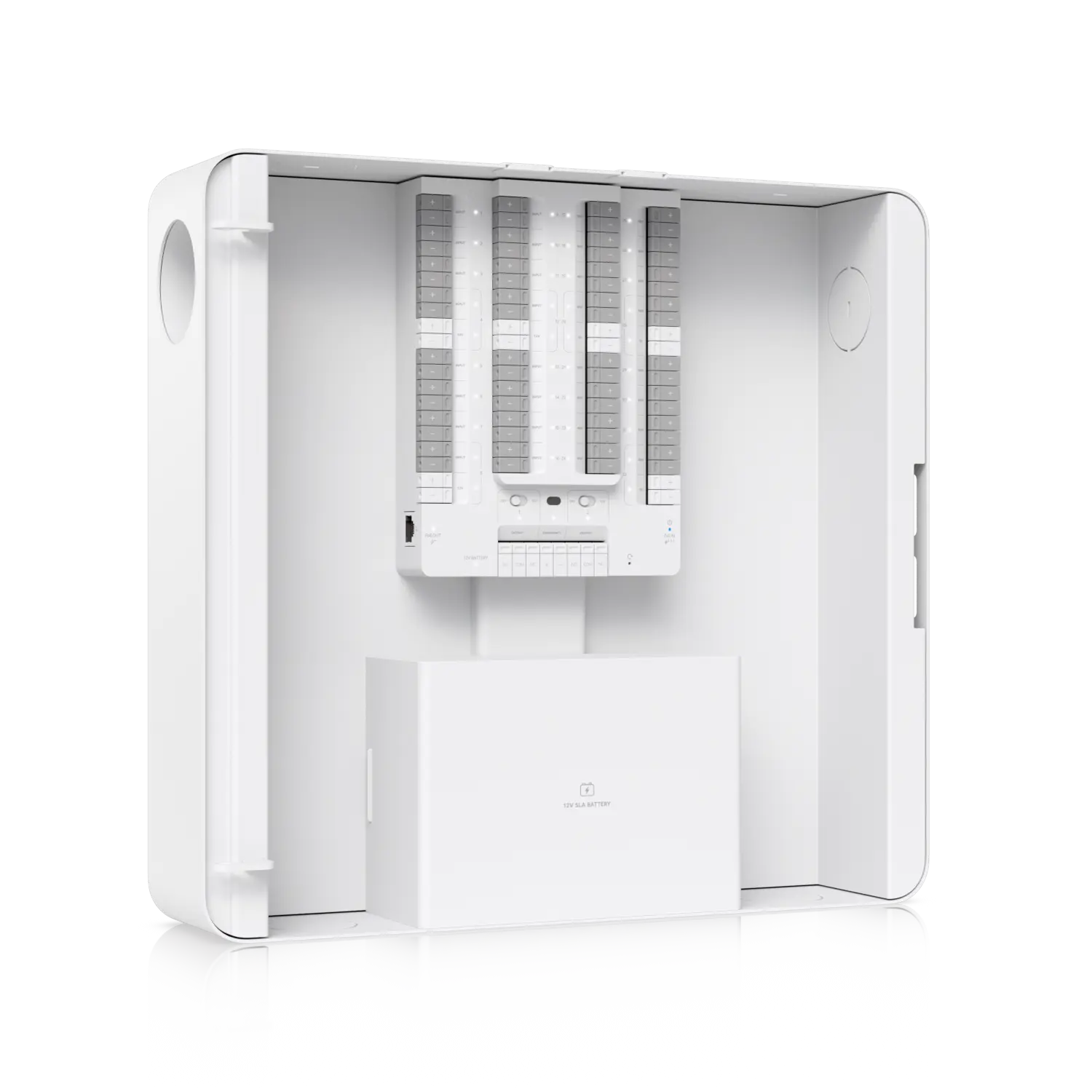

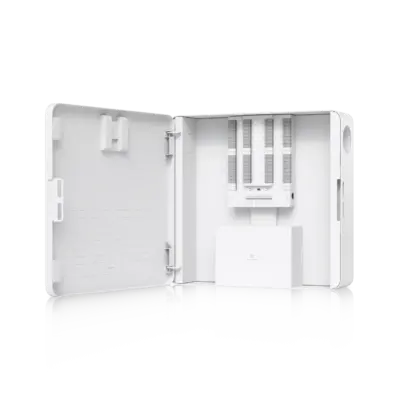

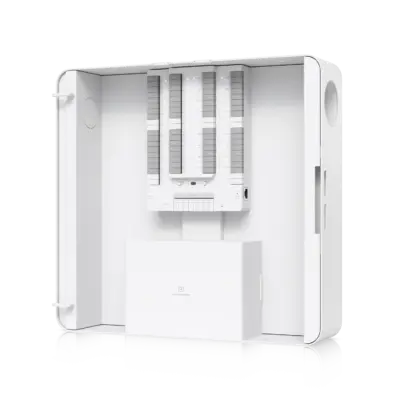

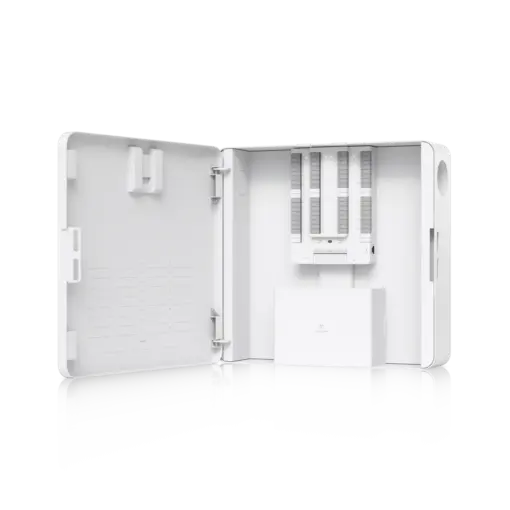

De stevige wandbehuizing biedt ruimte voor de aansluitingen en een optionele 12V-backupaccu. Met twee configureerbare relais, 12V-hulpvoeding voor sensoren en een PoE+-uitgang bouw je een installatie die past bij jouw woning, kantoor of bedrijfsruimte.
32 zones voor overzichtelijke sensoraansluitingen
Sluit bijvoorbeeld compatibele magneetcontacten aan voor deuren en ramen, of bedrade PIR-melders voor gangen en ruimtes. Met 32 afzonderlijke sensoringangen kun je de aansluitingen per locatie indelen. Een aparte noodingang biedt daarnaast een aansluiting voor een geschikte noodknop.
De sensoringangen ondersteunen EOL-weerstanden van 1 tot 5,6 kΩ; 1kΩ-weerstanden worden meegeleverd. Hiermee kun je een bewaakte sensorlus opbouwen volgens de gekozen configuratie. Stem contacttype, bedrading en weerstandconfiguratie op elkaar af. De ingebouwde sabotagedetectie signaleert het openen van de behuizing.
Voeding en netwerk via één kabel
De Alarm Hub Kit krijgt voeding via een PoE++- of PoE+++-aansluiting. Zo loopt zowel de netwerkverbinding als de hoofdvoeding via dezelfde netwerkkabel. De netwerkinterface werkt op 10/100 Mbit/s; het apparaat heeft daarnaast één PoE+-uitgang tot 30 W voor een geschikt aangesloten apparaat.
Voor alle uitgangen samen is maximaal 42 W met PoE++ of 68 W met PoE+++ beschikbaar. Dit budget wordt gedeeld door de PoE+-uitgang, de 12V-hulpvoeding en de gevoede 12V-relaisuitgangen. Tel de belasting van je sensoren en accessoires daarom bij elkaar op voordat je de voedingsbron kiest.
12V-hulpvoeding voor bedrade melders
De hub heeft links en rechts elk drie 12V-voedingsaansluitingen voor sensoren. Per zijde is maximaal 1 A beschikbaar voor de drie aansluitingen samen. Een actieve melder, zoals een compatibele PIR, heeft doorgaans zowel voeding als een aparte signaalaansluiting nodig. Controleer daarvoor ook de handleiding van de melder.
Twee relais voor alarmapparatuur
De twee configureerbare relais zijn instelbaar als gevoede uitgang of potentiaalvrij contact. In gevoede stand levert een relais 12V DC tot 1 A. Als potentiaalvrij contact geldt maximaal 30V DC bij 1 A. Daarmee kun je geschikte sirenes, signaallampen of andere alarmapparatuur aansturen, mits de elektrische eigenschappen overeenkomen.
Voorbereid op optionele noodvoeding
De hub ondersteunt een afzonderlijk verkrijgbare 12V SLA-backupaccu en heeft een laadfunctie van 0,3 A. Daarmee kun je de hub voorzien van reservevoeding. De werkelijke overbruggingstijd hangt af van de gekozen accu en de aangesloten belasting.
Denk bij je ontwerp ook aan voeding voor de Protect-console, switch en router. Een accu in de hub houdt niet automatisch je volledige netwerk of externe meldingen beschikbaar.
Voor jouw woning, kantoor of bedrijfsruimte
- Woning: verdeel bedrade deur-, raam- en bewegingsmelders over afzonderlijke zones.
- Kantoor: sluit geschikte melders in toegangszones, gangen en werkruimtes centraal aan.
- Bedrijfsruimte: combineer bedrade detectie met geschikte alarmuitgangen en beheer via je Protect-omgeving.
- Bestaande bekabeling: onderzoek of je huidige sensoren en kabels geschikt zijn voor aansluiting op de hub.
Wat heb je nodig voor installatie?
Je hebt een UniFi-console met Protect 7.0.88 of nieuwer, een geschikte PoE++/PoE+++-voedingsbron en compatibele bedrade sensoren nodig. Een PoE-injector, sensoren en backupaccu zijn niet inbegrepen. De hub is uitsluitend bedoeld voor binnenmontage.

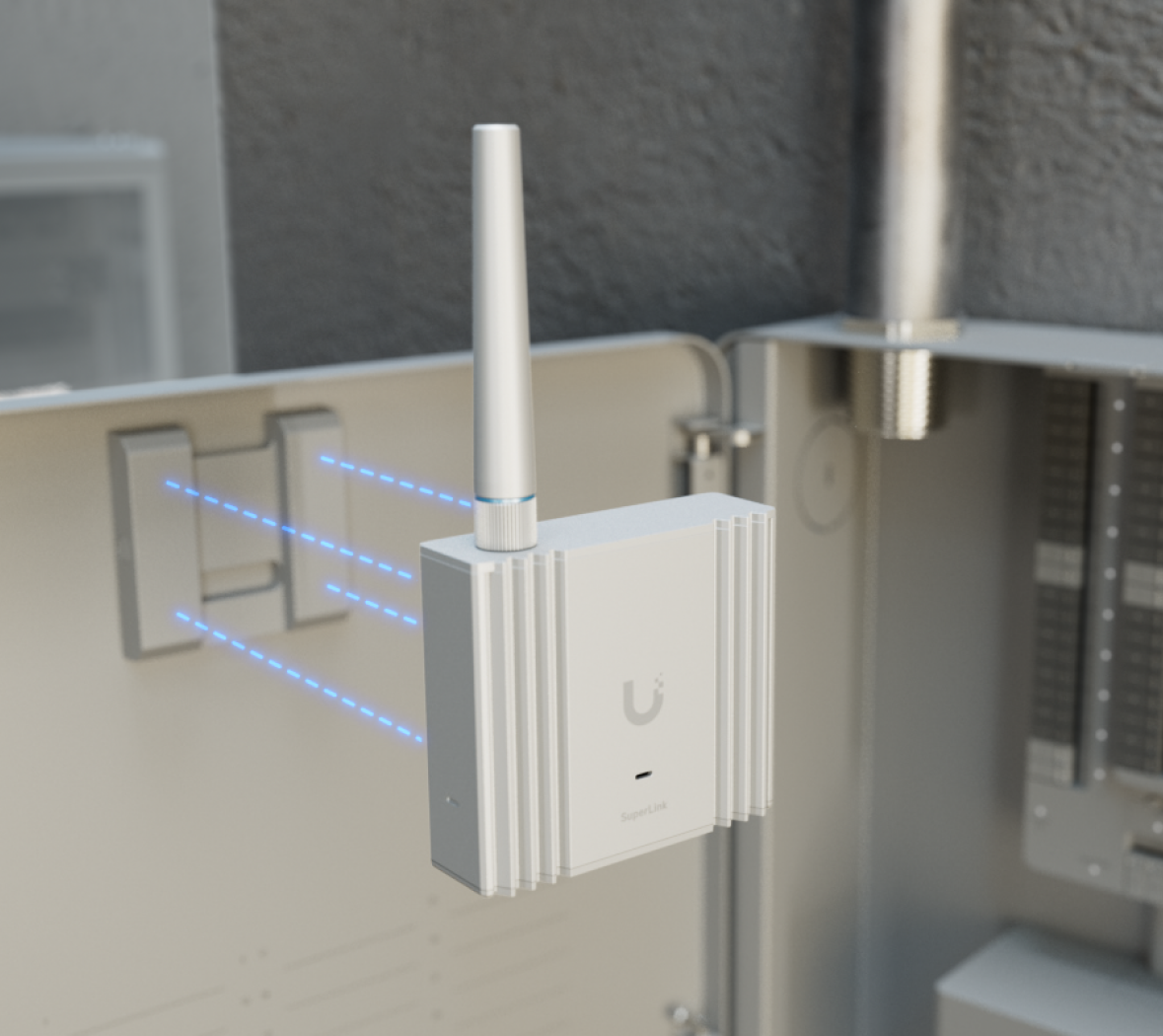

Wil je ook draadloze SuperLink-sensoren gebruiken? Daarvoor voeg je een afzonderlijk verkrijgbare SuperLink Gateway toe. De hub zelf is het aansluitpunt voor de bedrade zones. Laat sensorlussen, relaisbelasting en het totale voedingsbudget zorgvuldig afstemmen op jouw installatie.
Veelgestelde vragen over de UniFi Alarm Hub Kit
Dat kan als het contacttype, de voedingsbehoefte en de elektrische eigenschappen passen bij de hub. De sensoringangen ondersteunen EOL-weerstanden van 1 tot 5,6 kΩ. Controleer iedere sensor en de bestaande bedrading; compatibiliteit volgt niet alleen uit het merk of het aantal draden.
Ja. De hub werkt met UniFi Protect 7.0.88 of nieuwer op een geschikte UniFi-console. Voor de mobiele app gelden minimaal Protect iOS 3.3.0 of Android 3.2.0.
Beide worden ondersteund als ingang. Met PoE++ is 42 W voor de uitgangen samen beschikbaar; met PoE+++ is dat 68 W. De afzonderlijke PoE+-uitgang blijft maximaal 30 W leveren. Kies je voeding op basis van het totale verbruik van alle aangesloten apparatuur.
Nee. Je krijgt de hub met behuizing en installatieaccessoires. Bedrade sensoren, een geschikte 12V SLA-backupaccu en de externe PoE-voedingsbron kies je afzonderlijk voor jouw installatie.
Ja, via een afzonderlijke SuperLink Gateway in je Protect-installatie. Deze gateway is niet inbegrepen bij de Alarm Hub Kit.
Nee. De hub is uitsluitend bedoeld voor binnengebruik. Monteer hem op een geschikte binnenwand en houd rekening met de omgevingstemperatuur en ruimte voor bekabeling.
Advies voor jouw bedrade UniFi-alarm?
SWW helpt je met de keuze van sensoren, de juiste PoE-voeding en een passende opbouw van je Protect-installatie. Vertel ons welke ruimtes en aansluitingen je wilt beveiligen.
| Gewicht | 9,9 kg |
|---|
Wees de eerste om “Ubiquiti UP-AlarmHub-Kit | UniFi Alarm Hub Kit voor 32 bedrade zones” te beoordelen
Je moet ingelogd zijn om een beoordeling te plaatsen.
Technische specificaties
| Model | UP-AlarmHub-Kit |
|---|---|

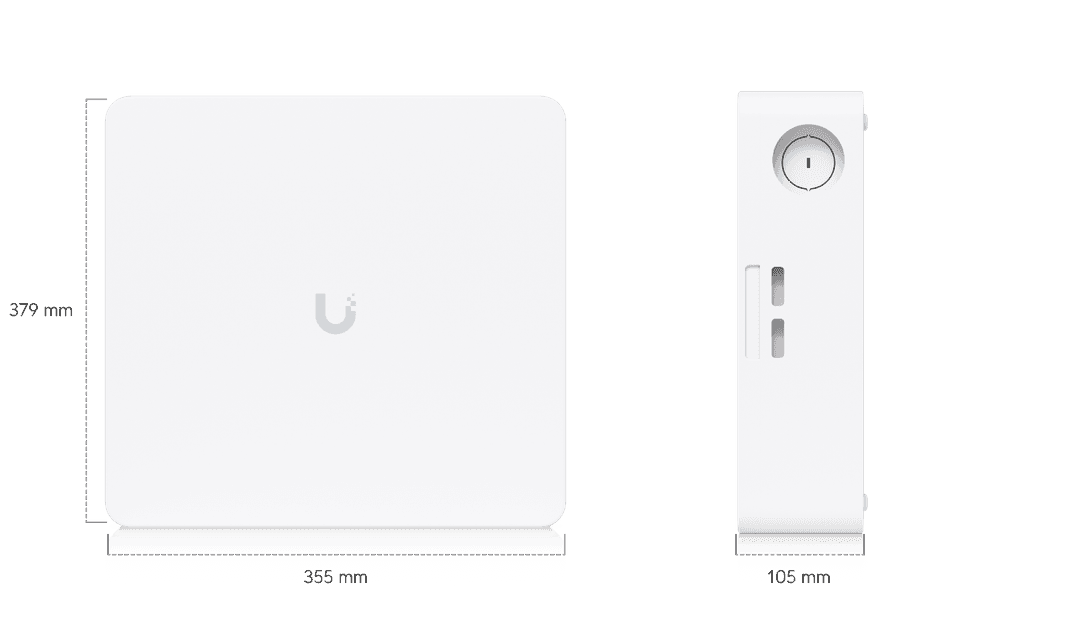

| Afmetingen | 379 × 355 × 105 mm |
| Gewicht | Apparaat: 8,3 kg; montageplaat: 624 g |
| Behuizing | SGCC-staal met polycarbonaat afdekking |
| Montagemateriaal | SGCC-staal |

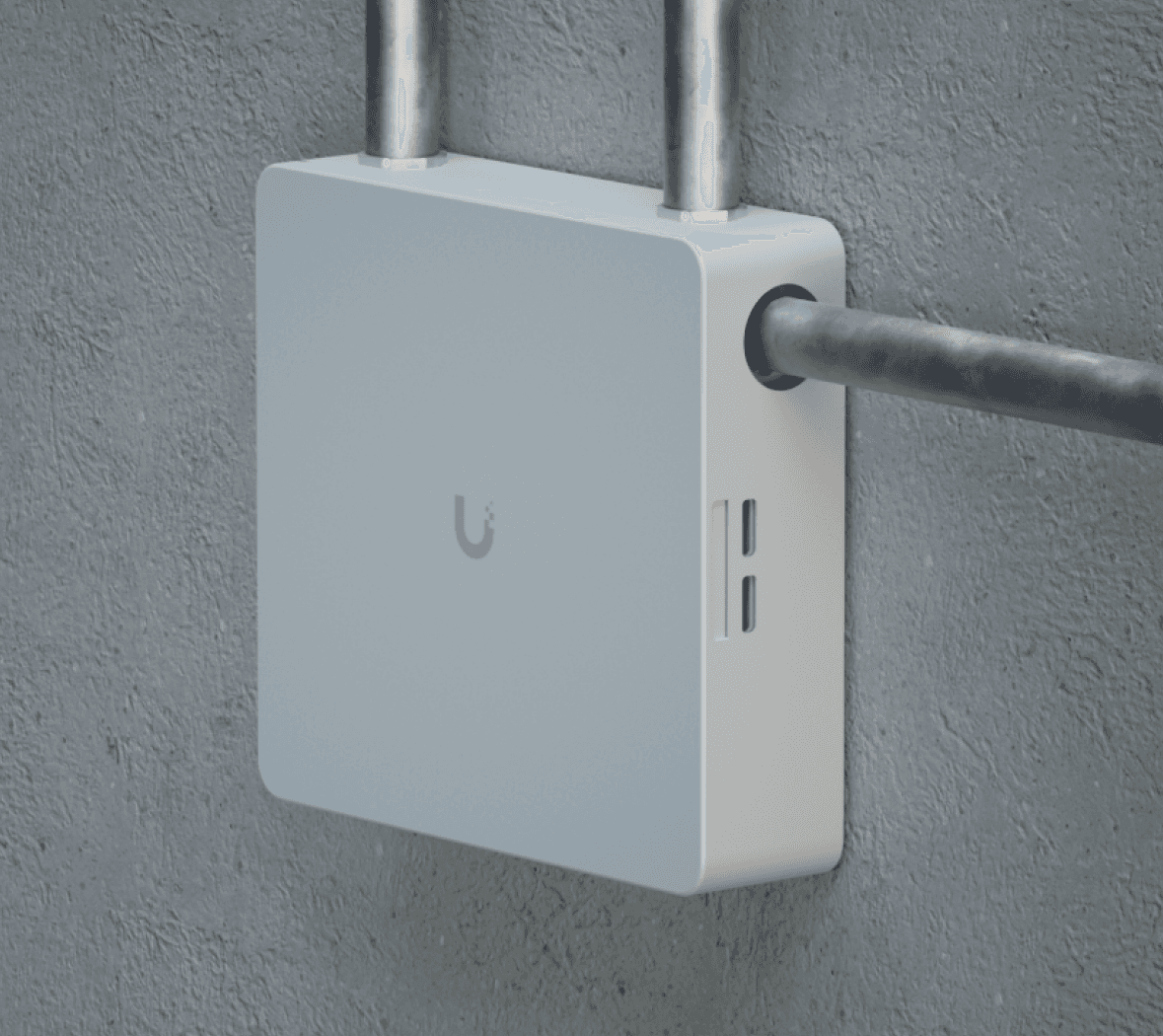

| Montage | Wandmontage; uitsluitend binnengebruik |
| Sensoringangen | 32 bedrade alarmsensoringangen |
| Extra ingang | 1 noodingang |
| EOL-weerstanden | 1–5,6 kΩ ondersteund; 1kΩ-weerstanden inbegrepen |
| Relaisuitgangen | 2 configureerbare relais: gevoed (wet) of potentiaalvrij (dry) |
| Gevoed relais | 12V DC, maximaal 1 A |
| Potentiaalvrij relais | Maximaal 30V DC, 1 A |
| 12V-hulpvoeding | 3 aansluitingen links, samen maximaal 1 A; 3 rechts, samen maximaal 1 A |
| Netwerkinterface | 1 × RJ45, 10/100 Mbit/s |
| PoE-ingang | PoE++/PoE+++, 54V DC, 60/90 W |
| PoE-uitgang | 1 × PoE+, 54V DC, maximaal 30 W |
| Gezamenlijk uitgangsbudget | 42 W bij PoE++; 68 W bij PoE+++. Gedeeld door PoE+, 12V-hulpvoeding en gevoede 12V-relaisuitgangen. |
| Maximaal opgenomen vermogen | 90 W |
| Backupaccu | Ondersteuning voor 12V SLA-accu; apart verkrijgbaar |
| Acculader | 12V SLA, laadstroom 0,3 A |
| Sabotagedetectie | Ingebouwd; detecteert openen van de behuizing |
| Status-leds | Wit/blauw |
| Bediening | 1 fabrieksresetknop; 2 schakelaars voor potentiaalvrije/gevoede relaisstand |
| Bedrijfstemperatuur | −10 tot 40 °C |
| Luchtvochtigheid | 5–95%, niet-condenserend |
| Certificeringen | CE, FCC, IC |
| NDAA | Conform |
| UniFi Protect | Versie 7.0.88 of nieuwer |
| Mobiele app | Protect iOS 3.3.0 of nieuwer; Android 3.2.0 of nieuwer |

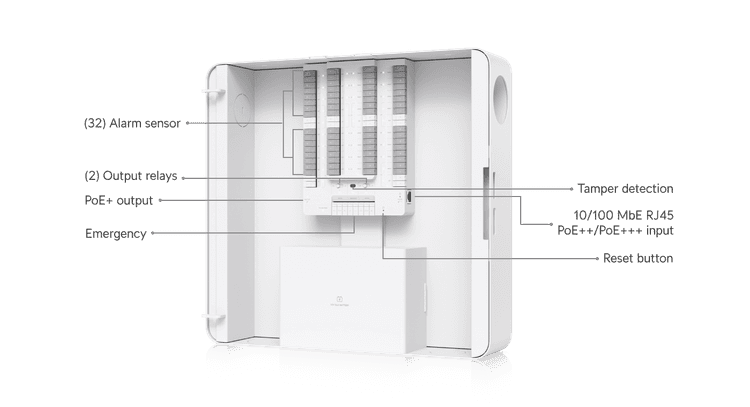

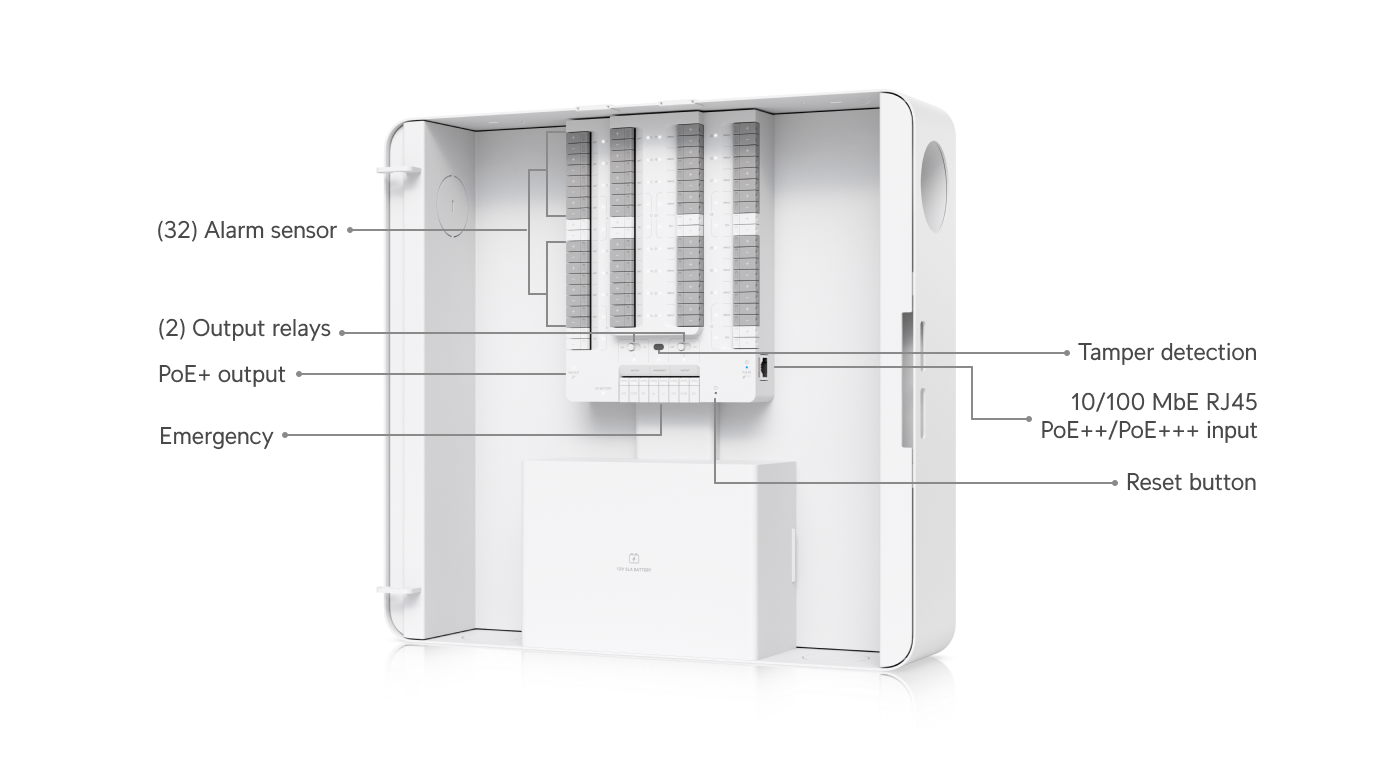

Technische afbeeldingen

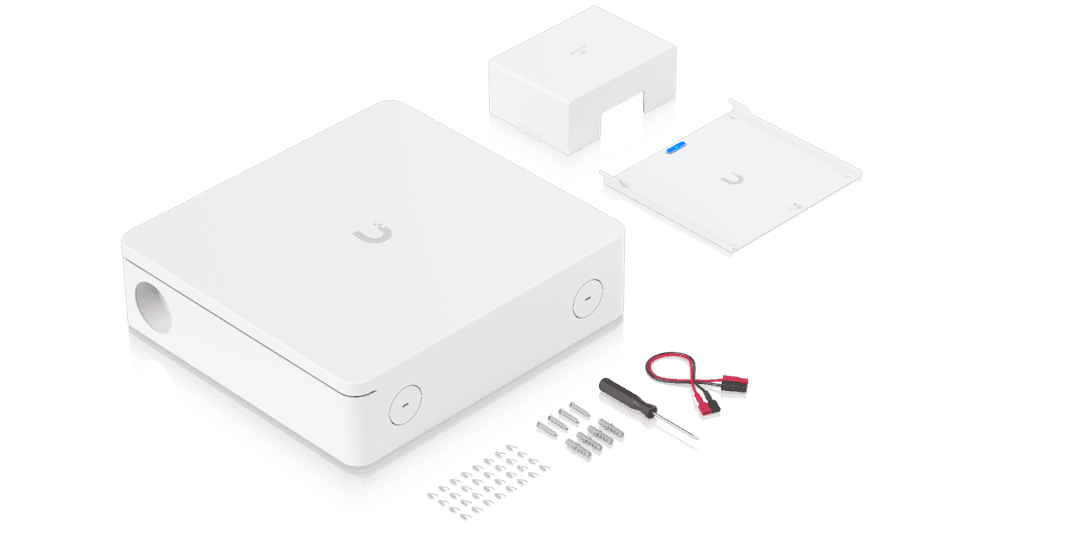

In de doos

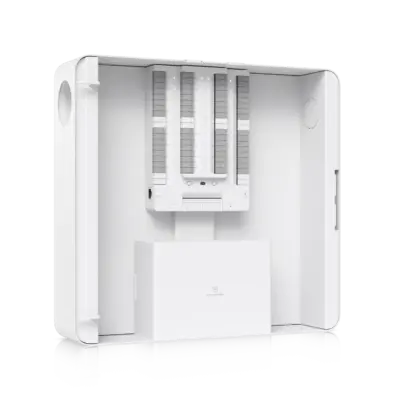

- Alarm Hub Kit met behuizing en binnenmodule

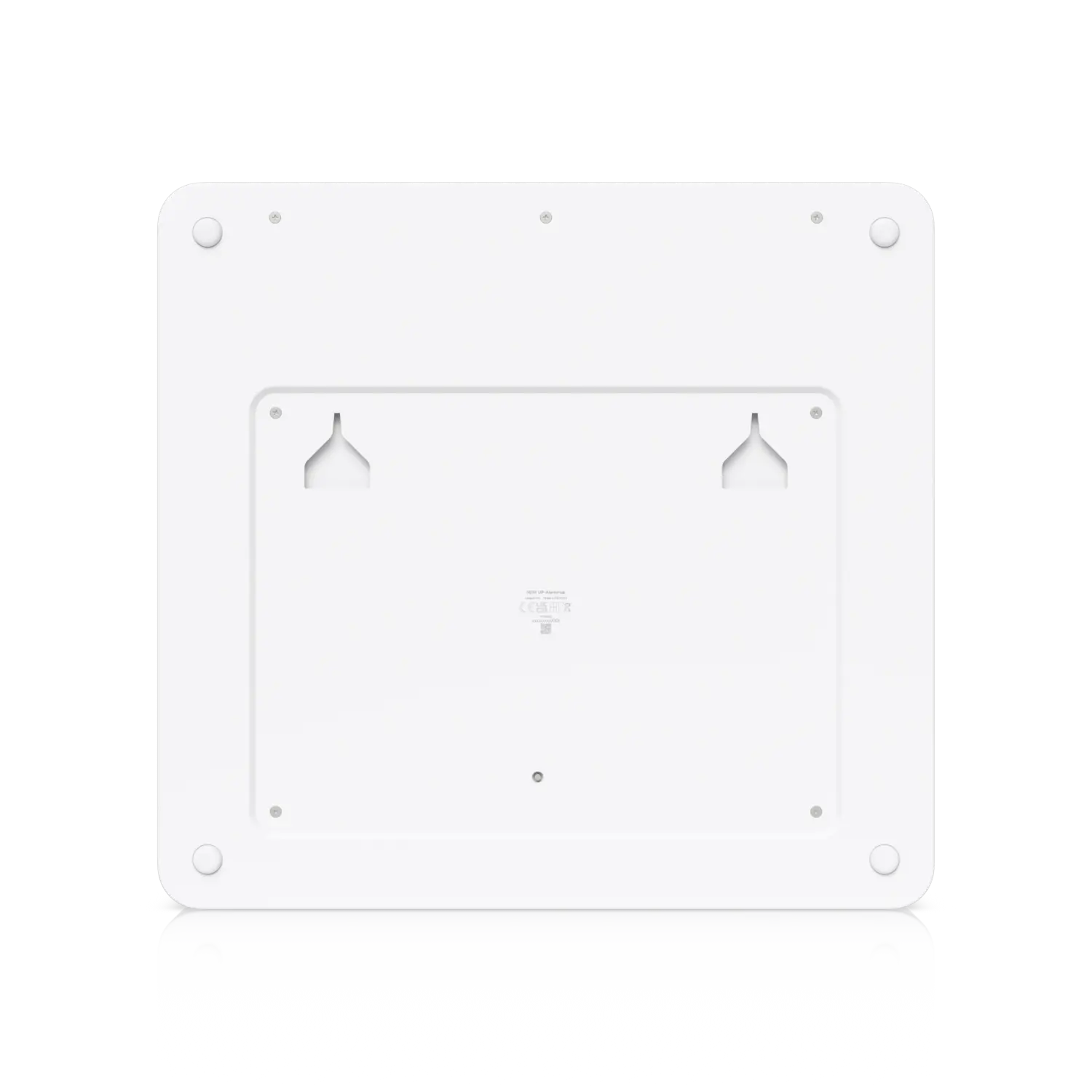

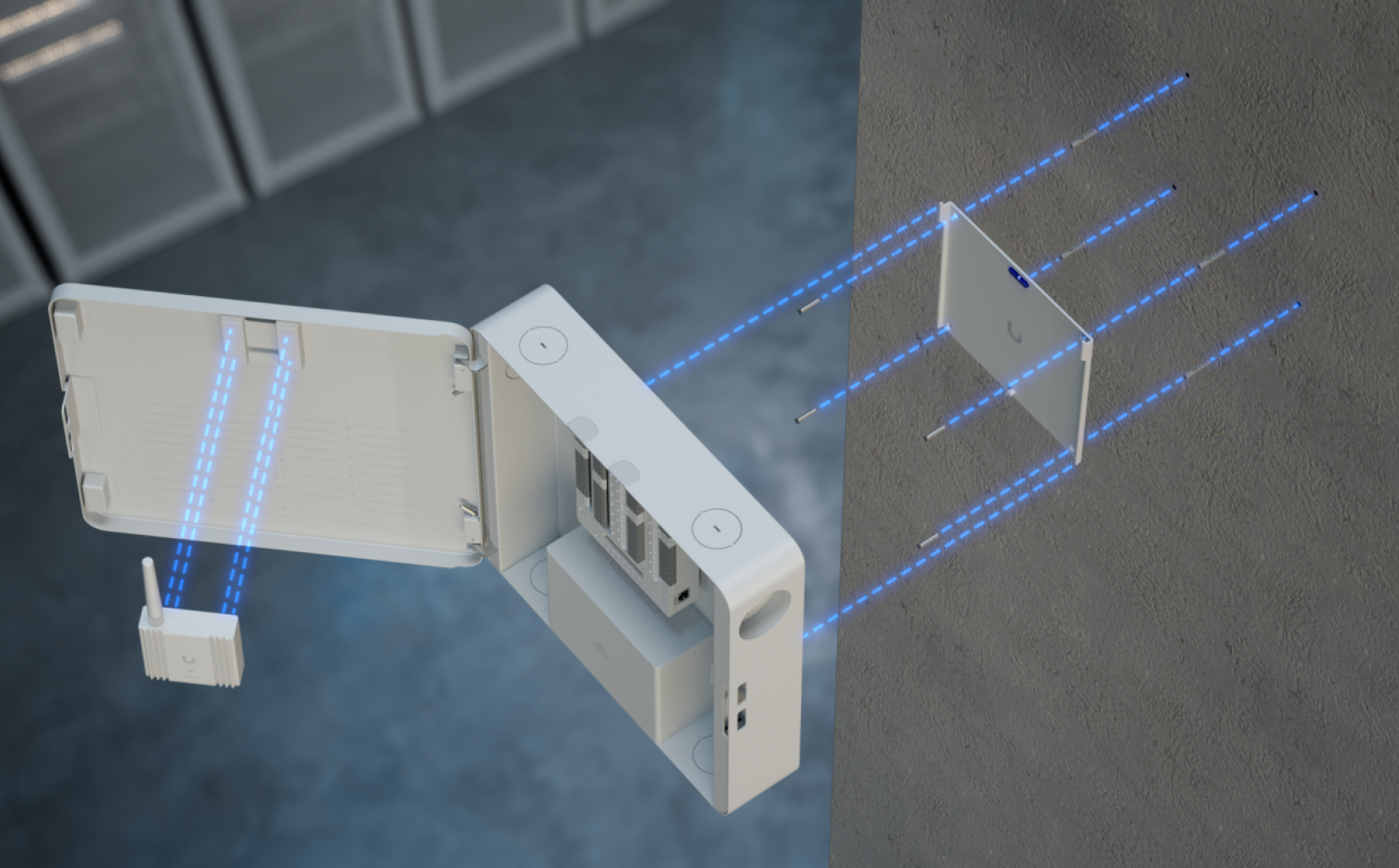

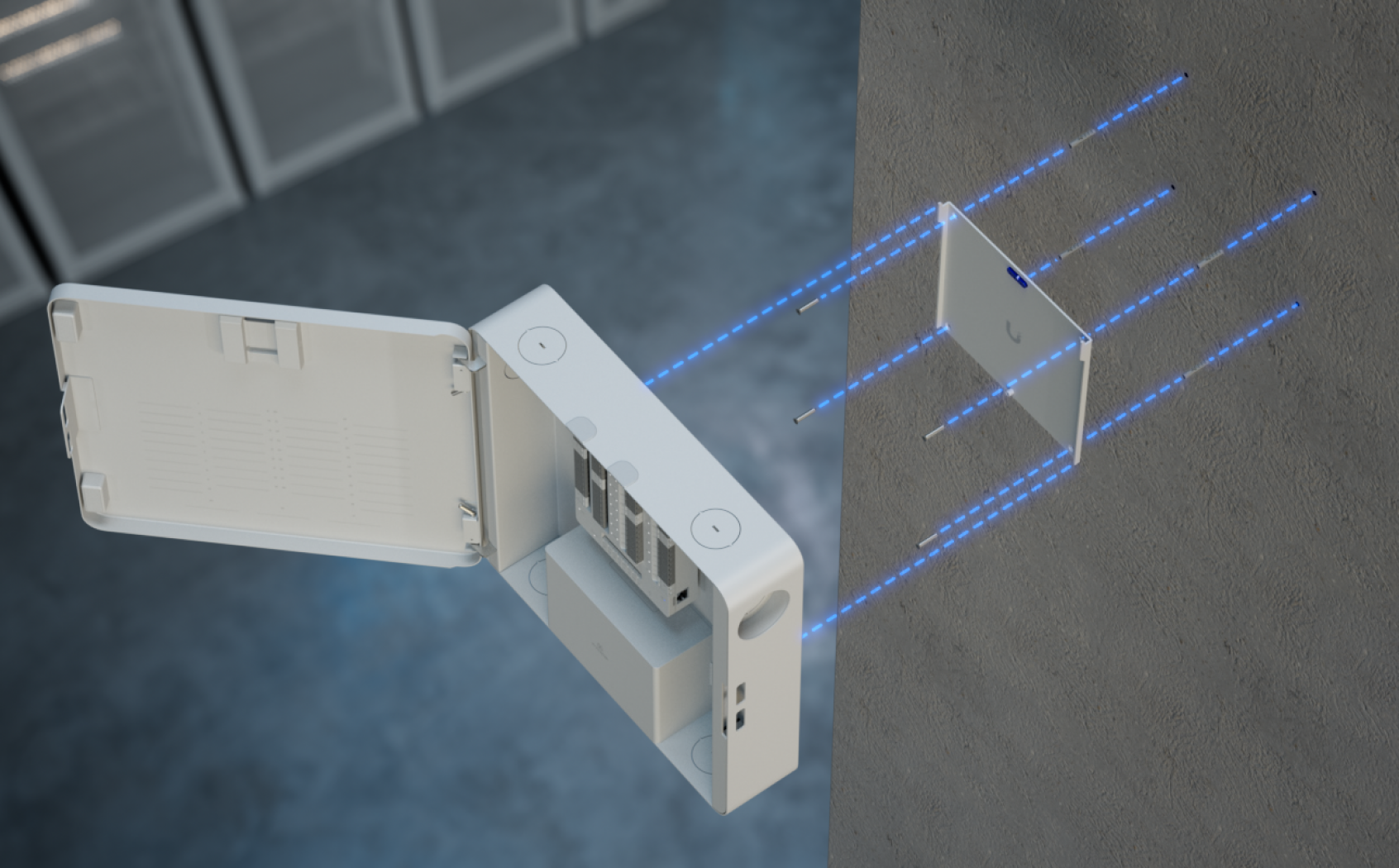

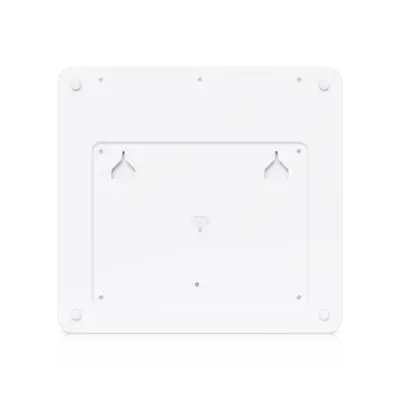

- Wandmontageplaat en montageaccessoires
- 1kΩ-EOL-weerstanden
- Accuaansluitkabel
- Schroevendraaier
Niet inbegrepen: sensoren, backupaccu, externe PoE-voedingsbron, SuperLink Gateway en Protect-console.
Voorbeeldopstelling
Dit schema toont een voorbeeld met afzonderlijk verkrijgbare netwerkapparatuur en bedrade sensoren. Het is geen overzicht van de doosinhoud.
