Ubiquiti EAV-Fiber | UniFi Switch Enterprise Audio/Video Fiber – 10G glasvezel en 100G
€ 3.599,00

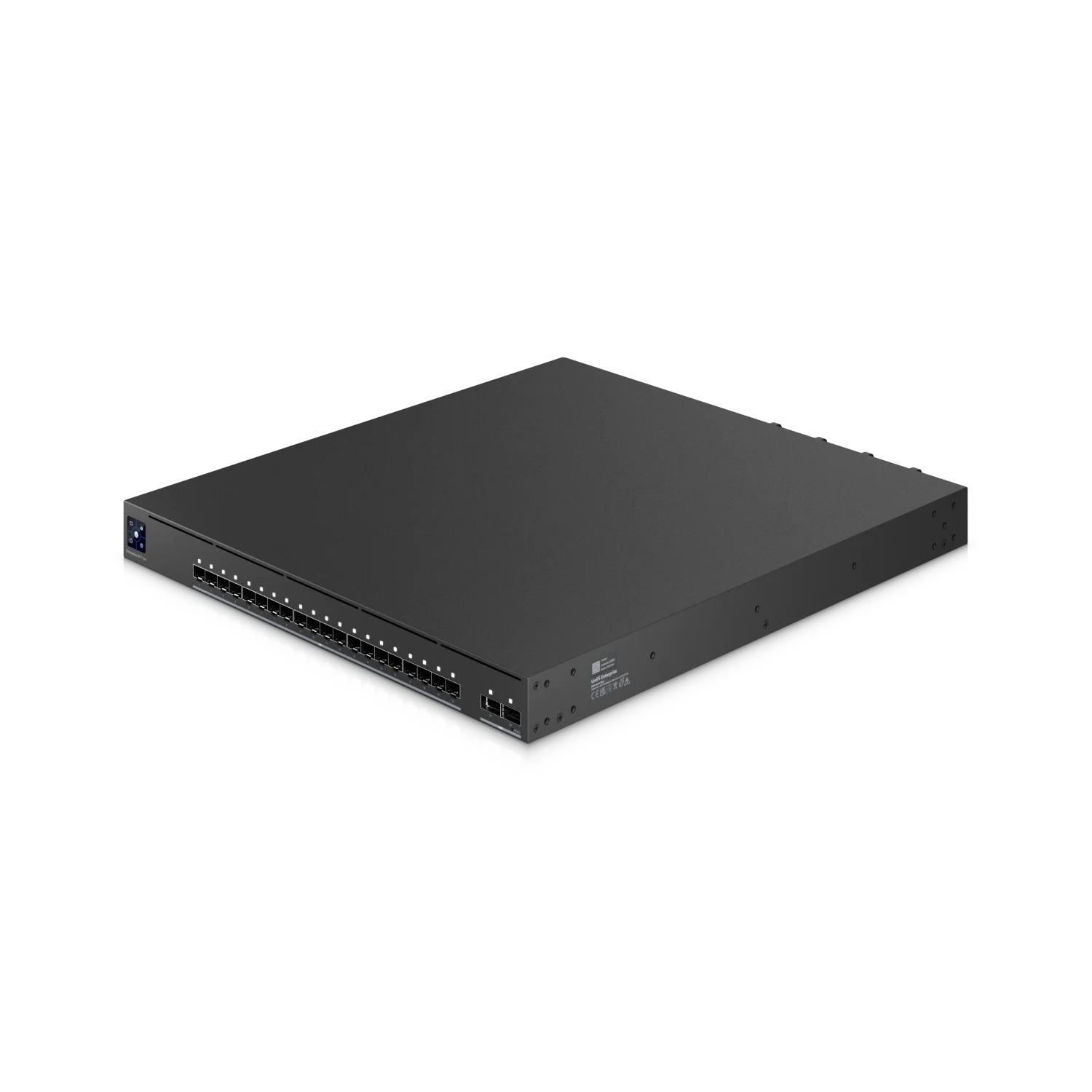

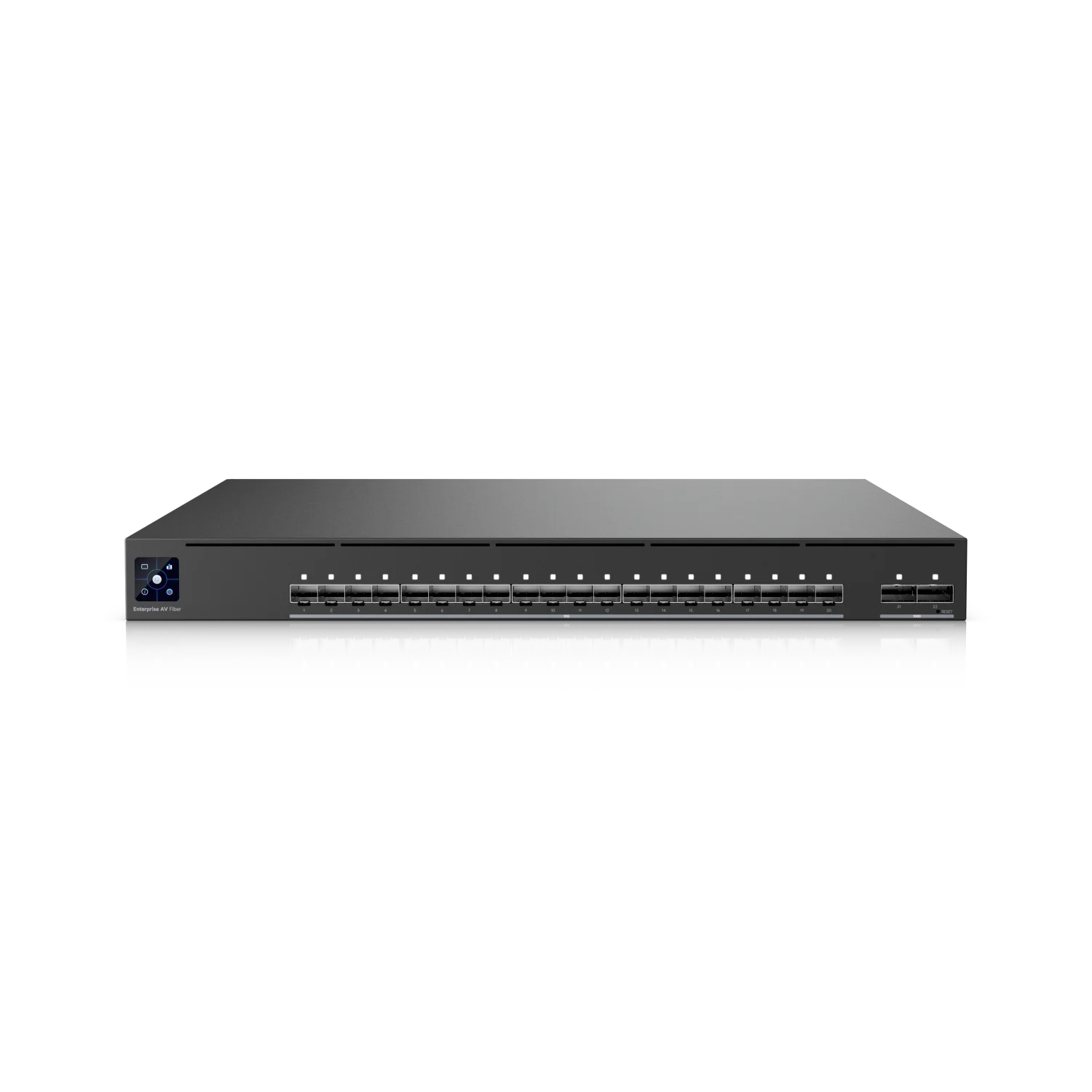

De Ubiquiti EAV-Fiber is een professionele AV-switch met twintig 10G SFP+-poorten en twee 100G QSFP28-uplinks. Je krijgt PTPv2 met hardwarematige tijdstempels, Pro AV-profielen en twee hot-swapvoedingen. De 1U-behuizing is 480 mm diep en vraagt passende rackondersteuning; QSFP28-breakoutkabels worden niet ondersteund.
Ubiquiti · UniFi Network
Verbind jouw professionele audio- en videonetwerk
De Ubiquiti EAV-Fiber combineert twintig 10G SFP+-poorten met twee 100G-uplinks. Hardwarematige PTPv2-tijdsynchronisatie en Pro AV-profielen helpen je de switch af te stemmen op jouw AV-installatie. Plan geschikte rackondersteuning voor de volledige diepte van 480 mm.
20× 10G SFP+ · 2× 100G · PTPv2
EAV-Fiber voor professionele AV-netwerken
De EAV-Fiber is bedoeld voor audio- en videotoepassingen met onder meer SMPTE ST 2110, SDVoE en AES67. Je kiest Pro AV-profielen voor bijvoorbeeld Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron of Play. Stem het profiel af op de aangesloten apparatuur en de eisen van jouw installatie. De switch combineert deze functies met Layer 3-mogelijkheden zoals inter-VLAN-routing, statische routes en DHCP-server of -relay. Een passende netwerkconfiguratie blijft nodig om de AV-verkeersstromen correct te verwerken.

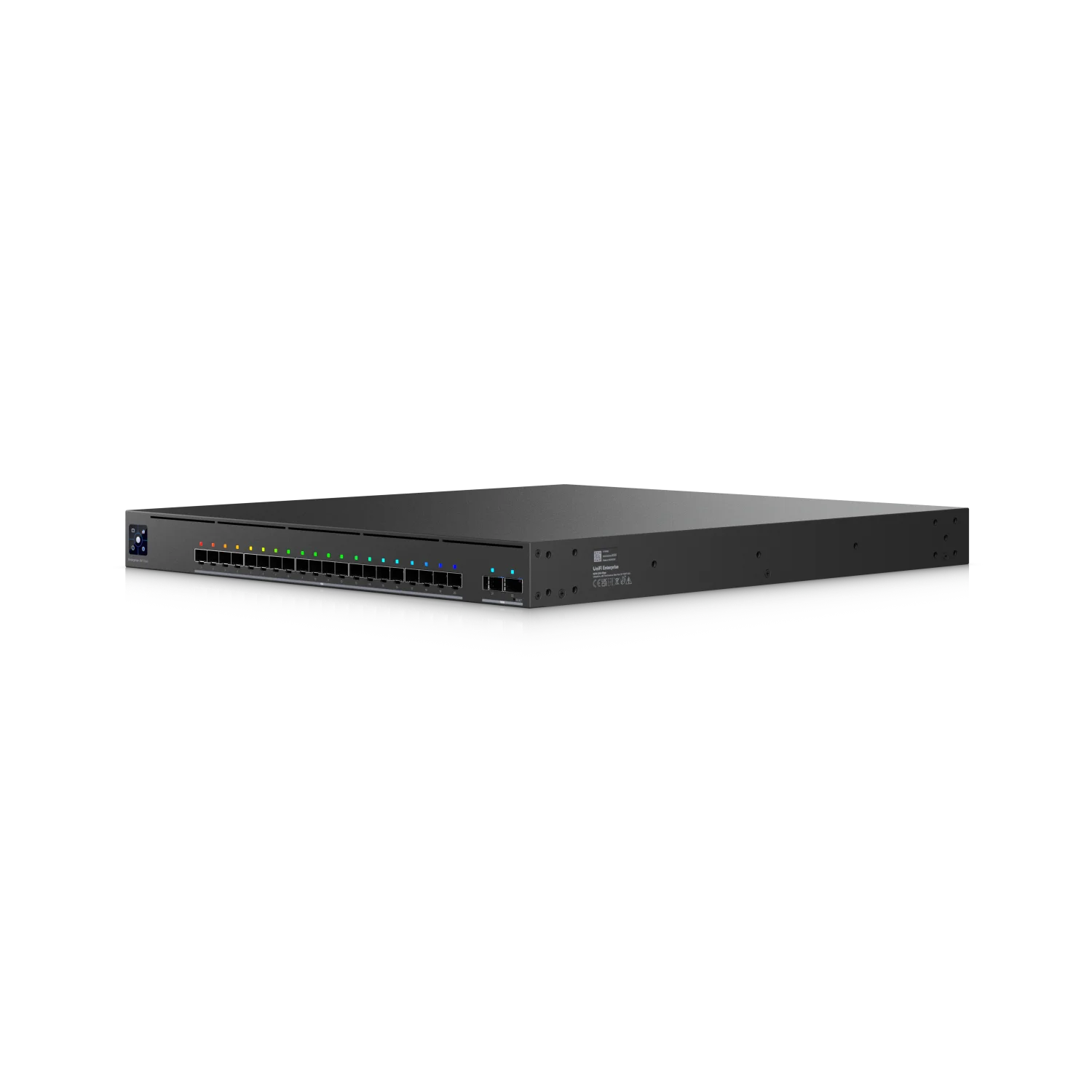

Glasvezelverbindingen en 100G-uplinks

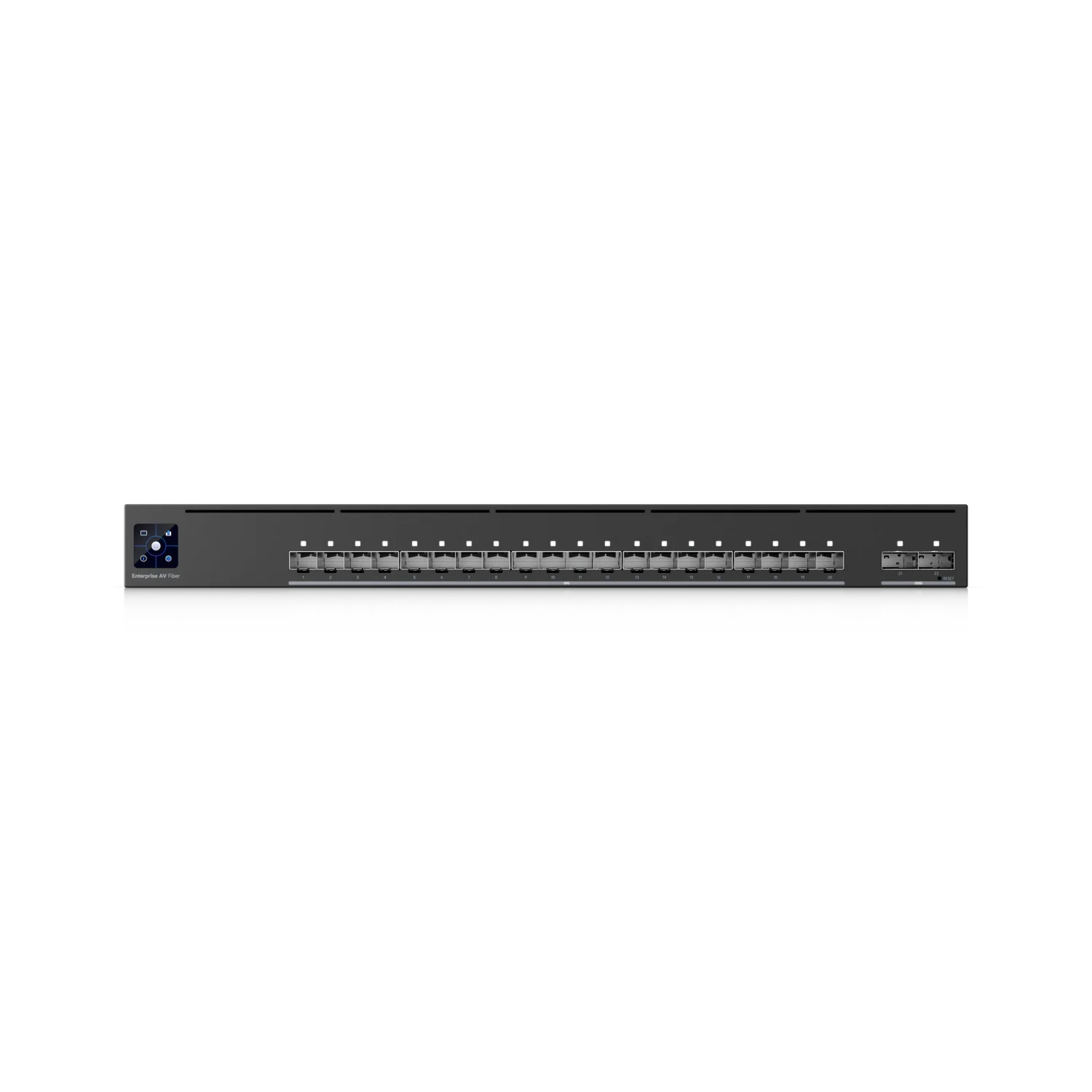

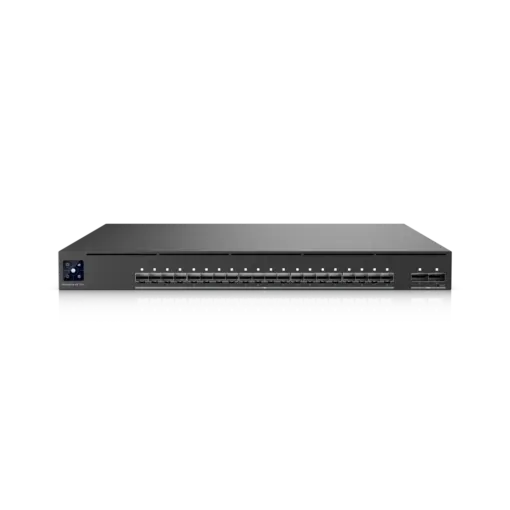

De EAV-Fiber heeft twintig SFP+-poorten voor 10G- of 1G-verbindingen en twee QSFP28-poorten voor 100G- of 40G-uplinks. Kies optische modules of andere passende verbindingen voor jouw bekabeling en de apparatuur aan de andere kant. De schakelcapaciteit bedraagt 800 Gbps, met 400 Gbps niet-blokkerende capaciteit. Dit model is gericht op glasvezelverbindingen en heeft geen PoE-uitgang. QSFP28-breakoutkabels worden niet ondersteund, dus neem geen opgesplitste 100G-poort als uitgangspunt voor het ontwerp.
PTPv2 met hardwarematige tijdsynchronisatie
De EAV-Fiber gebruikt PTPv2 volgens IEEE 1588-2008 met hardwarematige tijdstempels op de Ethernet- en QSFP28-poorten. De OCXO-klok ondersteunt nauwkeurige timing; via de SMA-aansluiting kun je optioneel GPS aansluiten voor grandmastergebruik. Grandmaster-, boundary- en transparent-clockmodi zijn beschikbaar, met onder meer SMPTE 2059-2-, AES67- en AES-R16-profielen. Boundary-clockgebruik ondersteunt uitsluitend two-step. PTPv2 werkt niet over geaggregeerde poorten. Controleer daarom het timingprofiel, het transport en de poortindeling van jouw AV-apparatuur voordat je de koppelingen configureert.

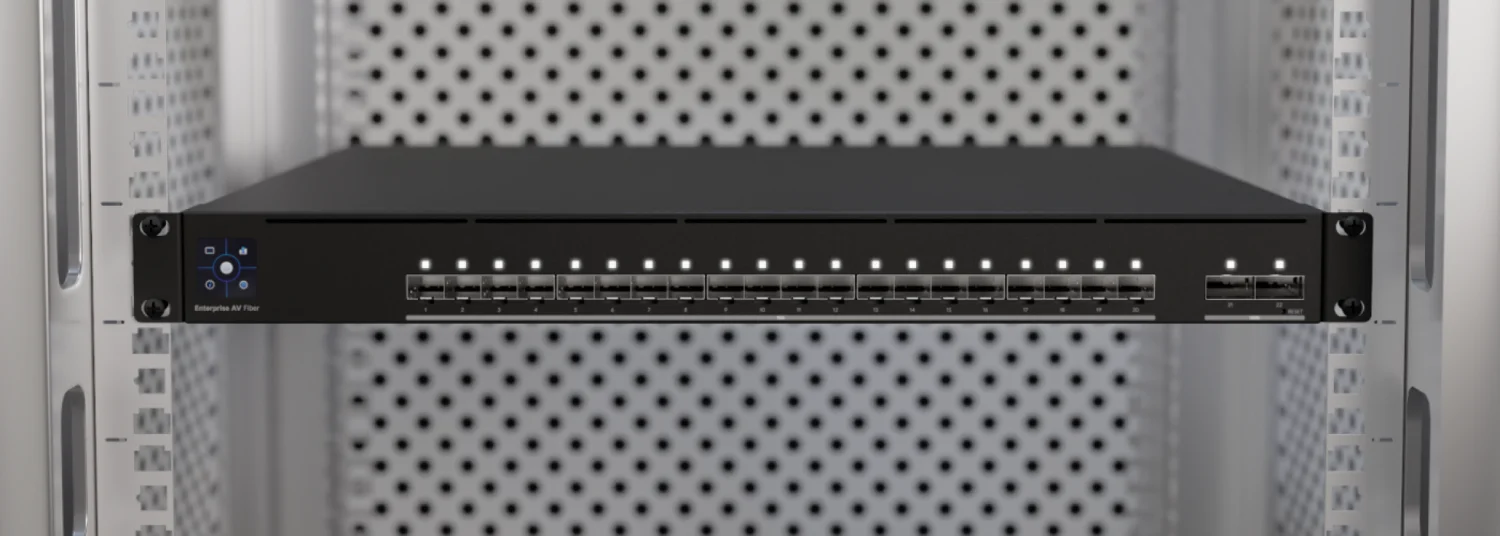

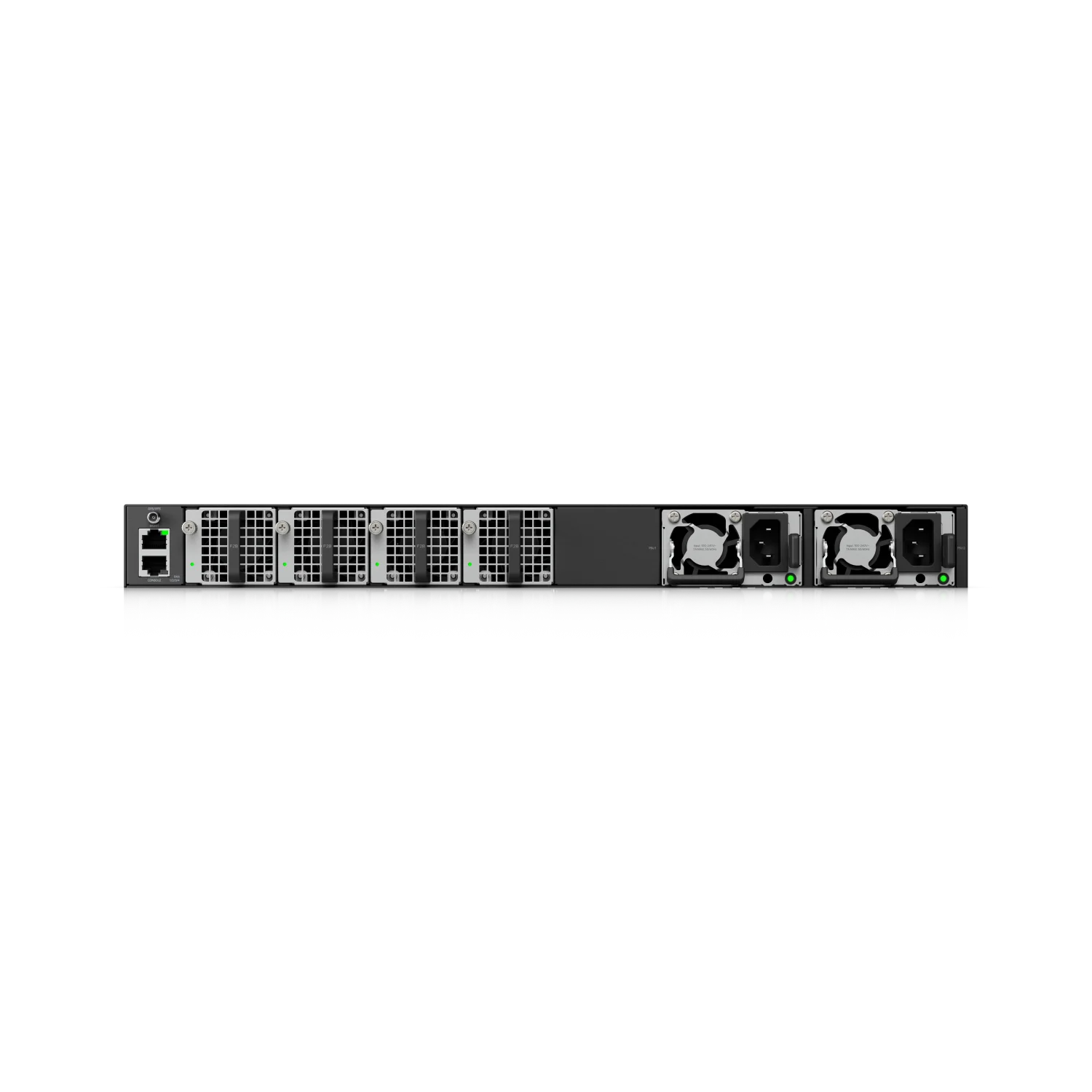

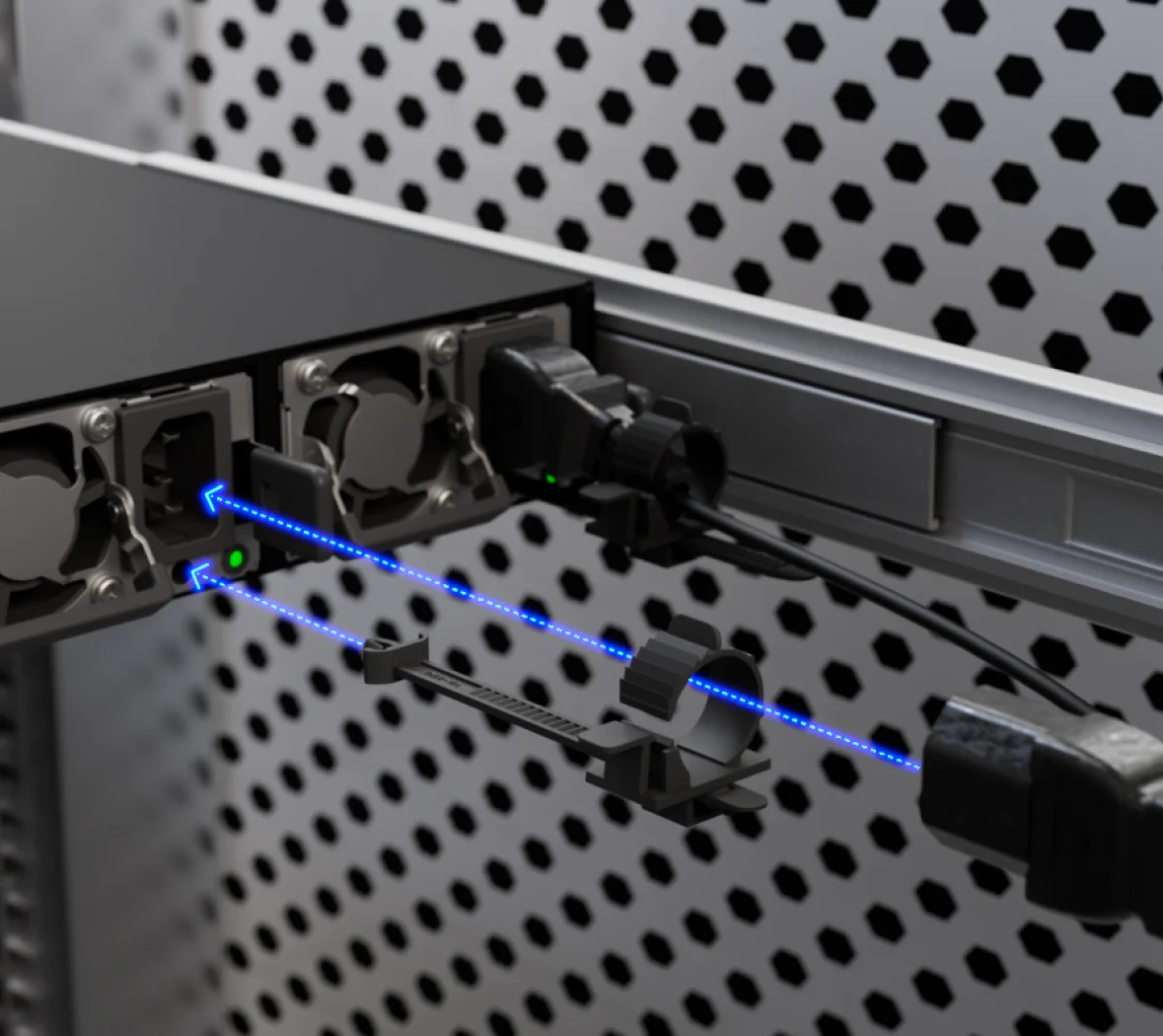

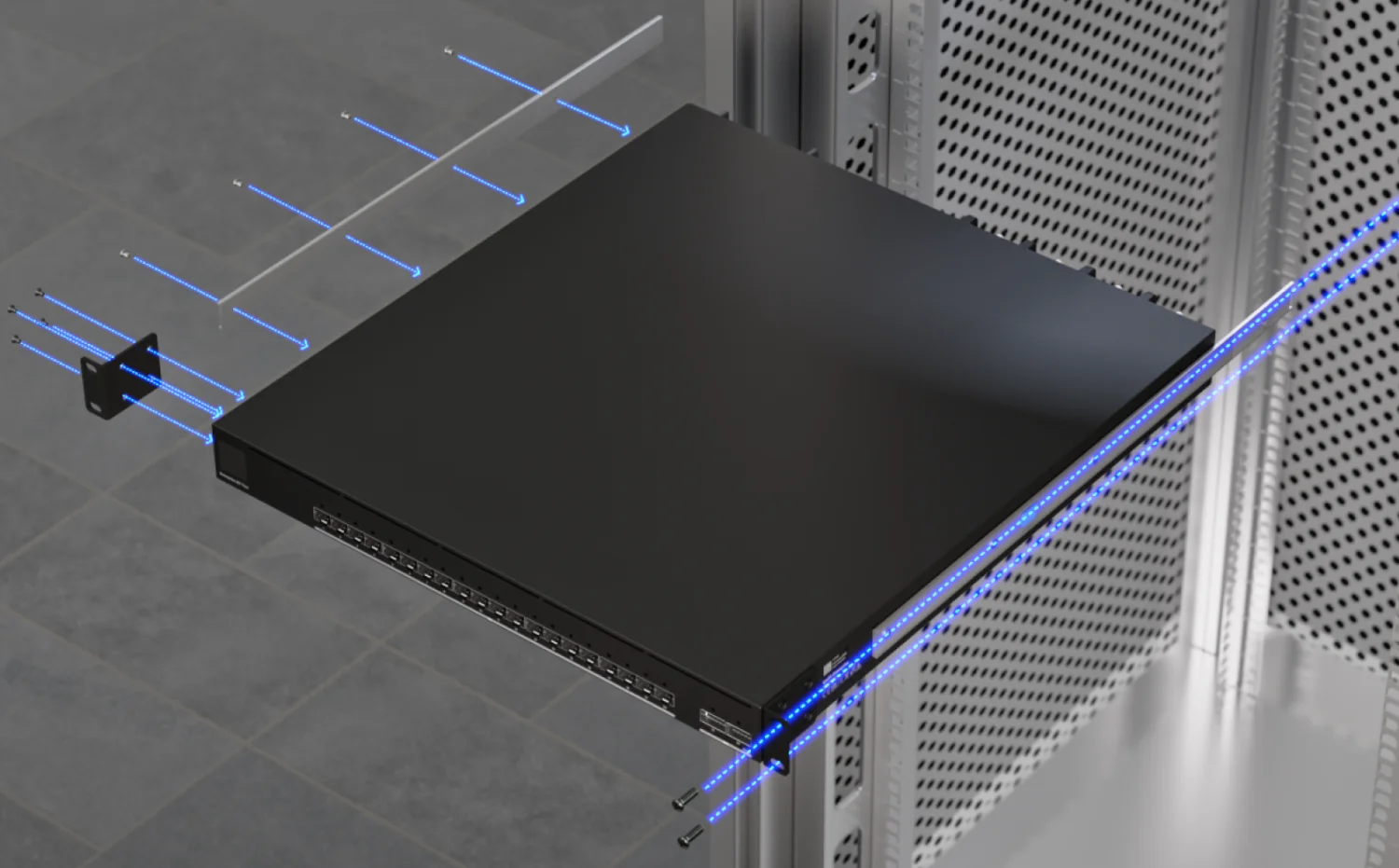

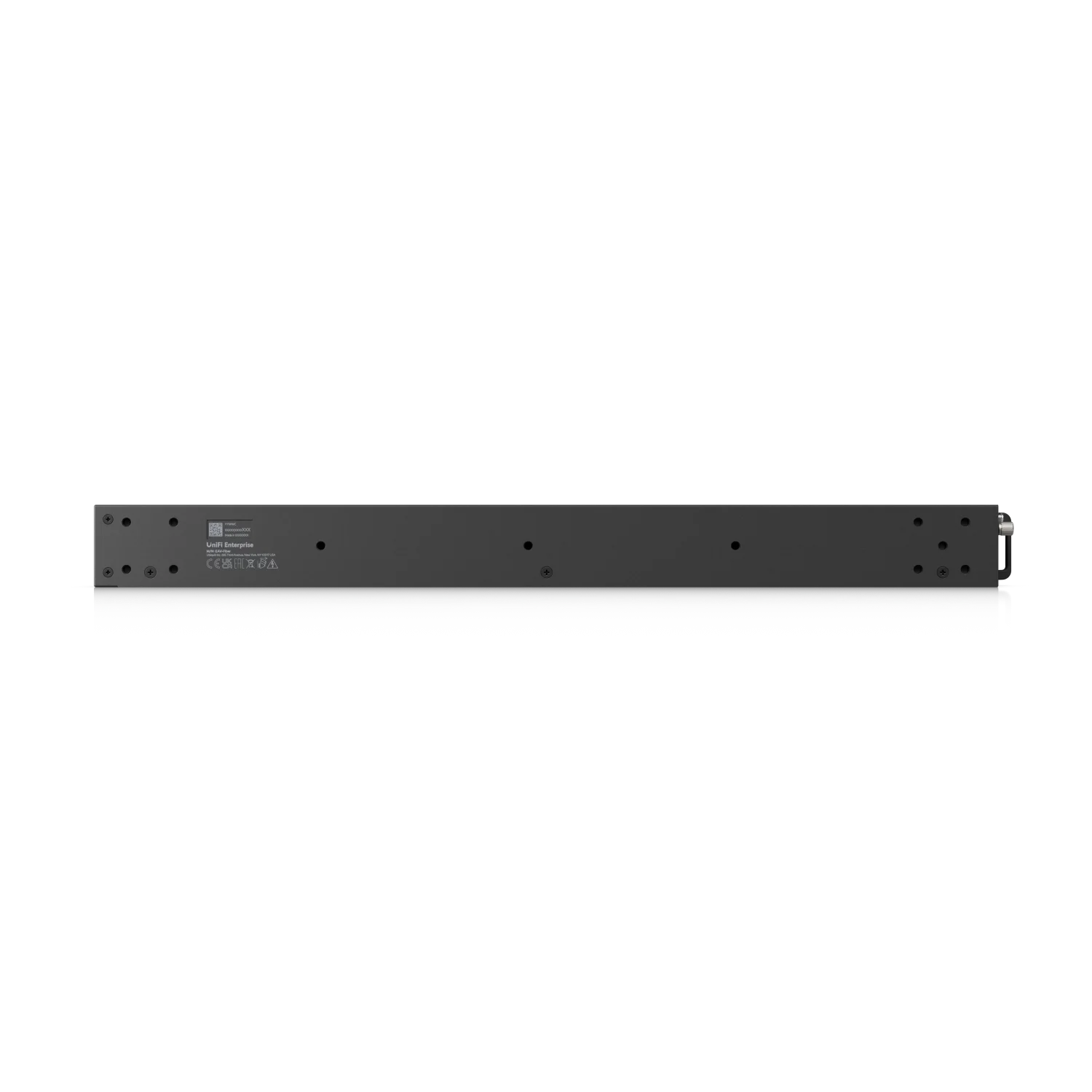

Redundante voeding en montage in een diep rack

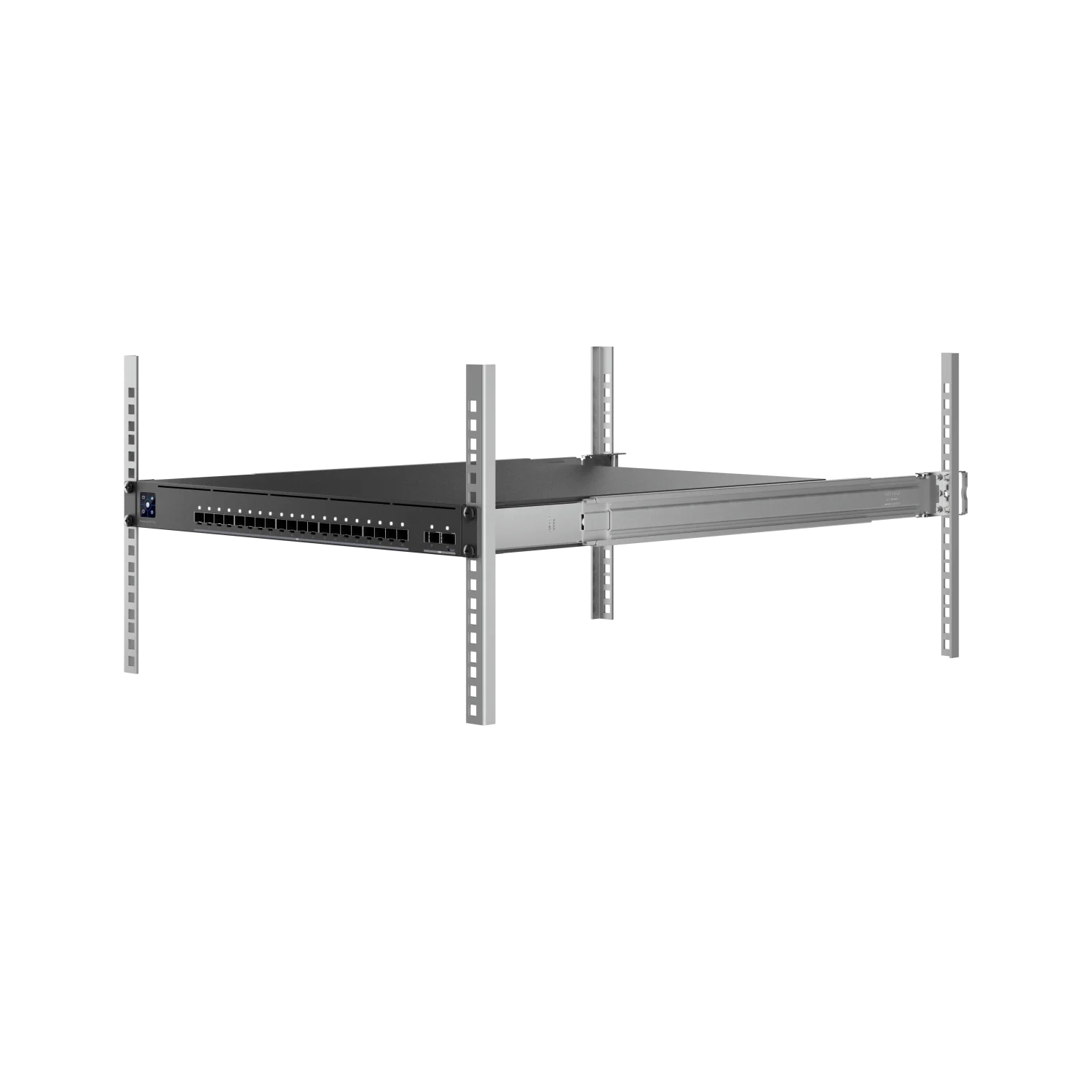

De EAV-Fiber heeft twee hot-swapvoedingen van 150 W en vier verwisselbare ventilatoren met 3+1-redundantie. Het maximale verbruik bedraagt 150 W. De 1U-behuizing meet 442,4 × 480 × 43,7 mm en past bij voorkeur in een vierkoloms 19-inchrack met 650–1.000 mm afstand tussen de stijlen. Voor montage met twee stijlen is ondersteuning met middenmontage of een plank nodig. Controleer ook koeling en omgeving: het opgegeven temperatuurbereik is −5 tot 40 °C.
Beheer en de juiste onderdelen
De EAV-Fiber heeft een aparte gigabitbeheerpoort en een seriële consoleaansluiting. Etherlighting helpt bij het herkennen van poorten. Leg vóór installatie vast welke modules, uplinks, AV-profielen en rackonderdelen je nodig hebt. Vergelijk de uitvoeringen via de Enterprise Audio/Video-switches. SWW kan je helpen de aansluitingen en voeding af te stemmen op jouw installatie.

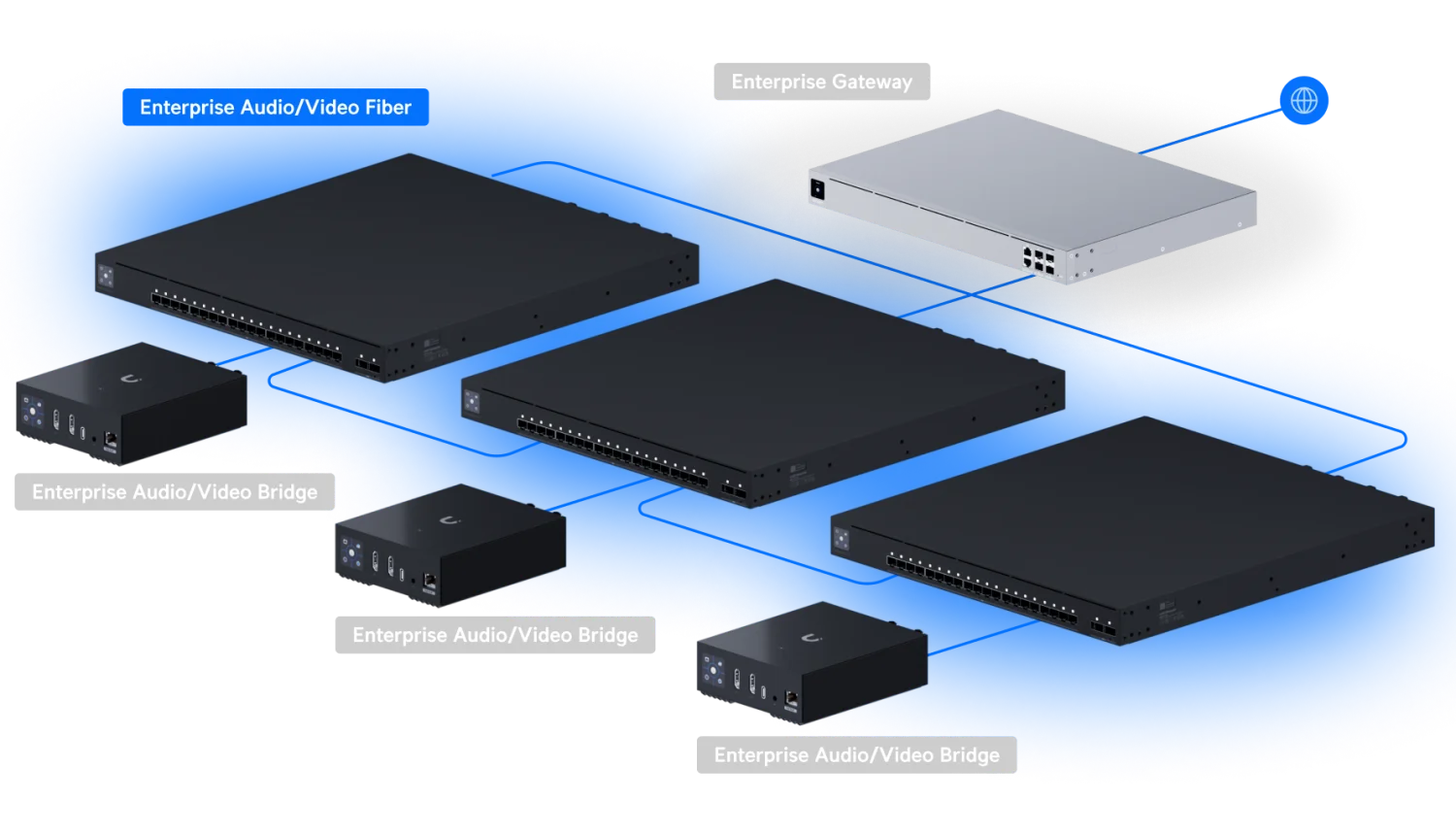

Voorbeeldopstelling
Voorbeeld van de EAV-Fiber in een professionele AV-netwerkomgeving De andere apparaten op de afbeelding zijn apart verkrijgbaar.

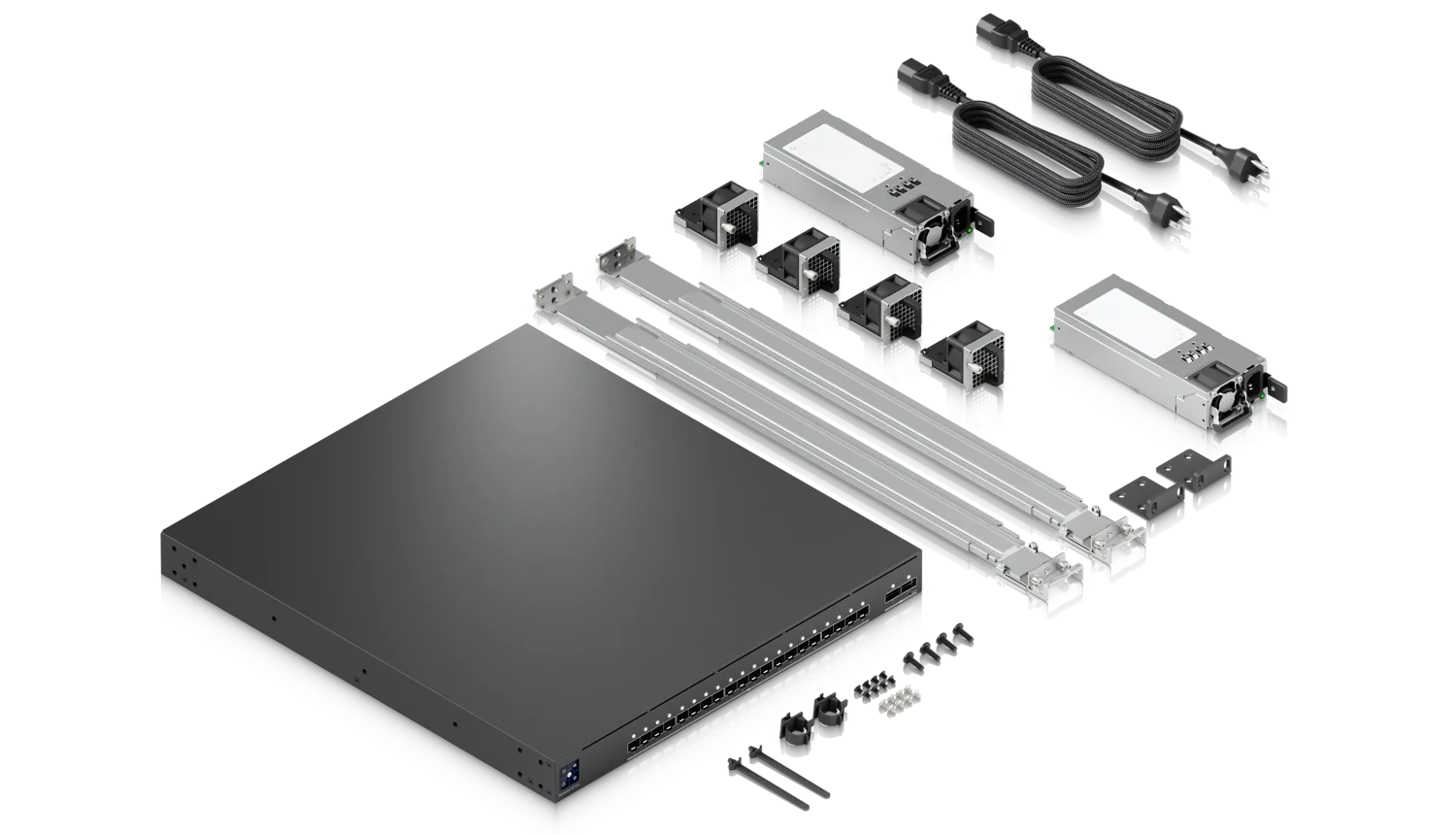

In de doos
- EAV-Fiber switch met twee hot-swapvoedingen
- Twee netsnoeren
- Rackrails en montagebeugels
- Montagemateriaal
Handleiding en documentatie
Installatiehandleiding Enterprise Audio/Video Fiber · Technische specificaties bij Ubiquiti
Technische specificaties

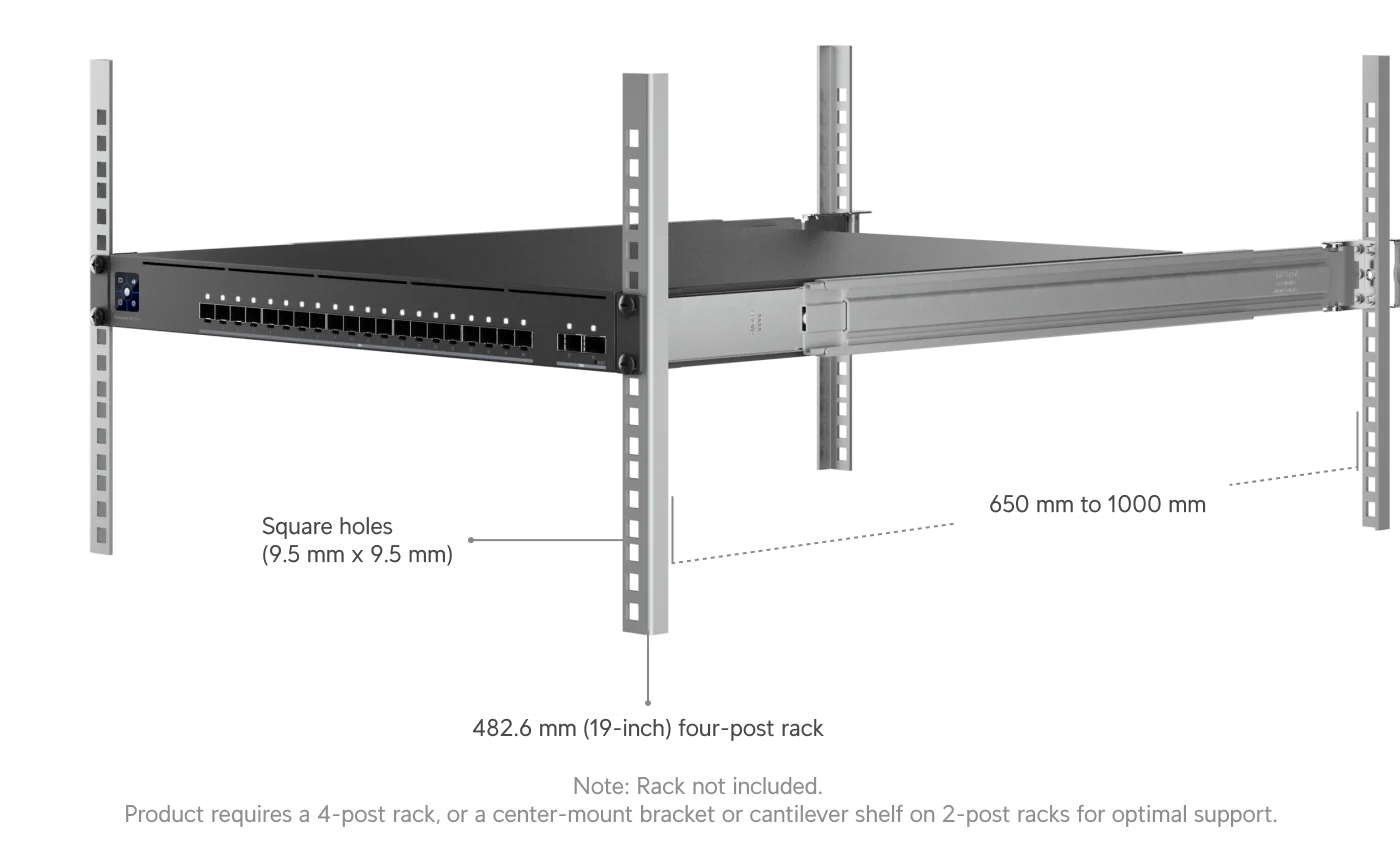

| Afmetingen | 442,4 x 480 x 43,7 mm |
|---|---|
| Port Layout 1 GbE RJ45 | 1 (1G/100M/10M) |
| Poorten 10G SFP+ | 20 (10G/1G) |
| Port Layout 100G QSFP28 | 2 (100G/40G) (Breakout cables are not supported) |
| Port Layout Console | 1 |
| Port Layout SMA | 1 (GPS input for Grandmaster clock mode) |
| Redundantie | (2) Hot-Swappable PSUs (4) Hot-Swappable Fans |
| Layer 3 | Ja |
| Vorm | Rack Mount (1U, Full-Depth) (Requires a 4-post rack, or a center-mount bracket or cantilever shelf on 2-post racks for optimal support) |
| Etherlighting™ | Ja |
| Switchcapaciteit | 800 Gbps |
| Non-blocking doorvoer | 400 Gbps |
| Doorstuursnelheid | 595 Mpps |
| PTPv2 | Ja (PTPv2 is not supported over aggregated ports) |
| VLAN’s | 1,000 |
| MAC-adrestabel | 32,000 |
| Statische IPv4-routes | 512 |
| Packetbuffer | 8 MB |
| ACL’s IPv4 | 256 |
| ACL’s MAC | 256 |
| Precision Time Protocol (PTP) | IEEE 1588-2008 PTPv2, Hardware Timestamping on All Ethernet and QSFP28 Ports, Clock Roles: Grandmaster, Boundary Clock, and Transparent Clock, Boundary Clock Operation: Two-step Only, Profiles: IEEE1588, SMPTE 2059-2, AES67, and AES-R16, End-to-End (E2E) Delay Mechanism, Layer 2 Ethernet and UDP/IPv4 Transport, Custom Profile Configuration: Sync, Announce, and Delay Request Intervals from −3 to +4, Custom Profile Configuration: Announce Receipt Timeout from 2 to 9, Custom Profile Configuration: Configurable PTP Domain Number, BMCA with Configurable Priority1 and Priority2 |
| Layer 3-functies | DHCP Server (Local Networks), DHCP Relay, Inter-VLAN Routing (Local Networks), Static Routing (Local Networks) |
| Layer 2-functies | LACP Port Aggregation, STP & RSTP, QoS (DSCP), Pro AV Profiles (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Advanced IGMP Configuration (Querier, Fast Leave, Router Port), IGMP Snooping, 802.1X Control, MAC-Based ACLs & Device Isolation, DHCP Snooping & Guarding, Egress Rate Limit, Flow Control, Storm Control, Multicast & Broadcast Rate Limiting, MAC Address Blocking, IP-Based ACLs & Network Isolation, MAC-Based Port Restriction, Port Isolation, Port Mirroring, Jumbo Frames, LLDP-MED, Voice VLAN, Loop Protection, Virtual Network Override |
| Hardware | Etherlighting™ SFP+, Etherlighting™ QSFP28, LEDs Ethernet, LEDs PSU, LEDs Fan, NDAA-conform |
| Maximaal verbruik | 150W |
| Voeding | (2) Universal input, 100–240V AC, 50/60 Hz |
| Voedingsingang | (2) AC input, Hot-swappable power modules |
| Voedingseenheid | (2) Hot-swappable AC/DC 150W power modules |
| Spanningsbereik | 100–240V AC |
| Beheer | Ethernet AR Serial Console |
| Warmteafgifte | 512 BTU/hr |
| Gewicht | zonder rackbeugels: 8,95 kg met rackbeugels: 9,05 kg |
| Behuizing | SGCC steel |
| Montagemateriaal | SGCC steel |
| Rackdiepte | 482,6 mm four-post racks Posts depths ranging from 650 tot 1,000 mm (25,6–39,4”) |
| Scherm | 1,3″ touchscreen |
| Fan Method | (4) Hot-swappable fan modules (Fan modules operate with 3 + 1 redundancy) |
| ESD-bescherming | Lucht: ± 12KV, contact: ± 8KV |
| Bedrijfstemperatuur | -5 tot 40 °C |
| Luchtvochtigheid | 10 tot 90% niet-condenserend |
| Certificeringen | CE, FCC, IC |

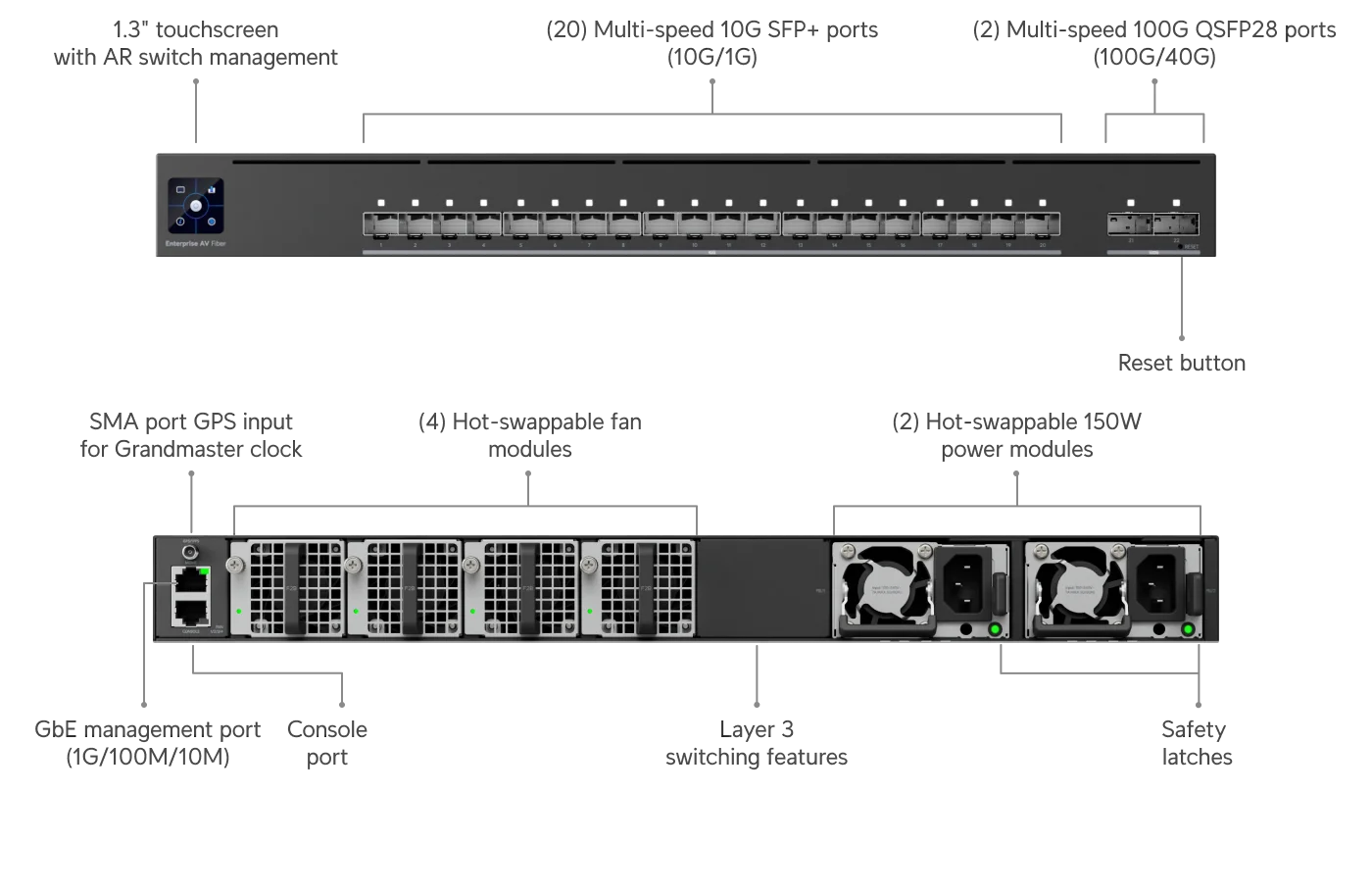

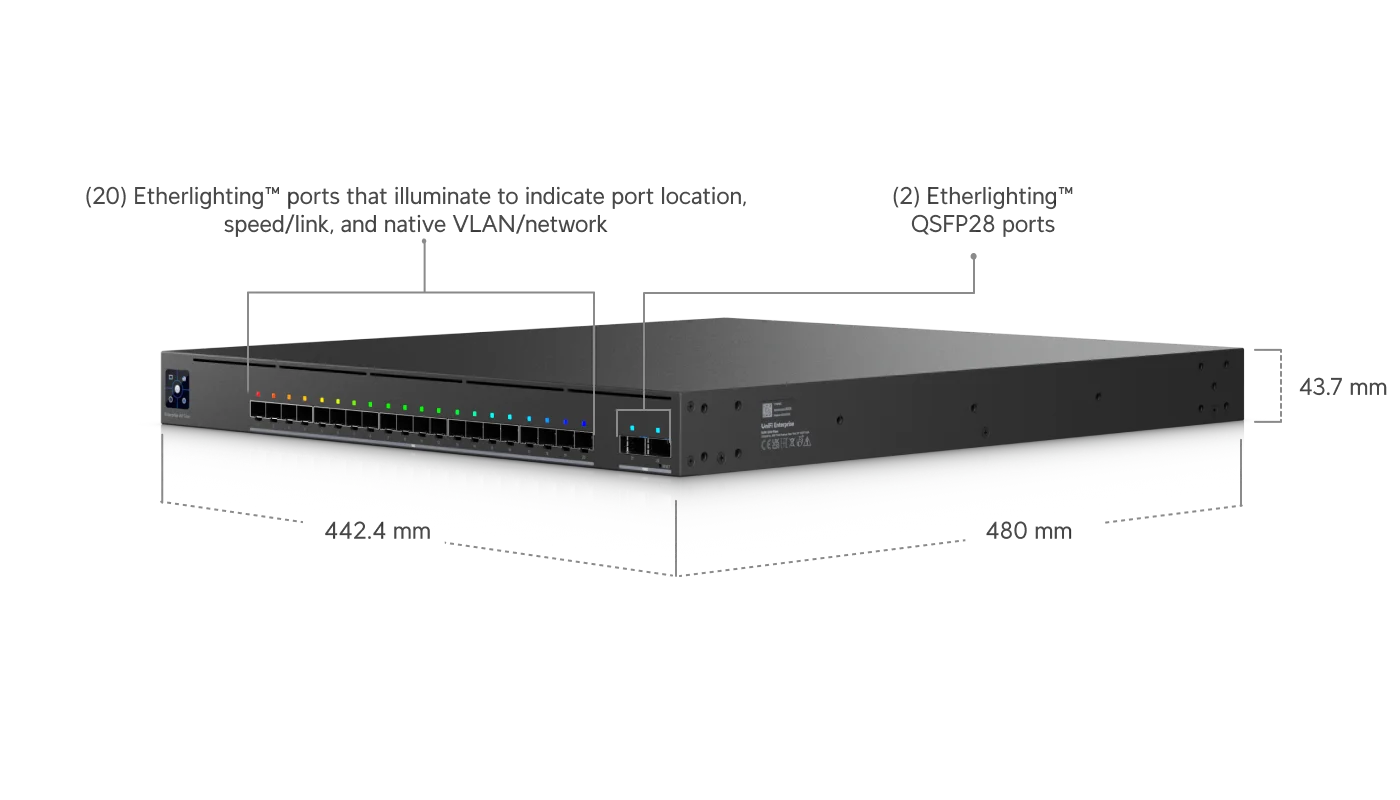

Technische afbeeldingen
Video
Officiële Ubiquiti-introductie van Enterprise Audio/Video-switching.
Veelgestelde vragen
De EAV-Fiber heette eerder EAV-Aggregation. Volgens Ubiquiti betreft dit alleen een naamswijziging, zonder wijziging van de hardware.
Nee. De EAV-Fiber ondersteunt 100G en 40G op de QSFP28-poorten, maar geen breakoutkabels.
Nee. PTPv2 op de EAV-Fiber wordt niet ondersteund over geaggregeerde poorten. Houd daar rekening mee bij het ontwerp van jouw timingverbindingen.
Nee. De EAV-Fiber gebruikt SFP+- en QSFP28-verbindingen en heeft geen PoE-uitgang. Kies voor PoE-apparaten een geschikte PoE-switch, zoals de EAV-XG-24-PoE.
De switch is 1U hoog maar 480 mm diep. Vierkolomsmontage heeft de voorkeur, met 650–1.000 mm afstand tussen de stijlen. Bij twee stijlen is aanvullende ondersteuning via middenmontage of een plank vereist.
GPS is een optionele ingang voor grandmastergebruik. Stem de klokmodus en externe timingbron af op jouw AV-netwerk; de aanwezigheid van een SMA-aansluiting betekent niet dat GPS-apparatuur is inbegrepen.
