Ubiquiti EAV-XG-24-PoE | UniFi Switch Enterprise Audio/Video XG 24 PoE – 10GbE PoE+++ en 100G
€ 4.795,00
De Ubiquiti EAV-XG-24-PoE is een professionele AV-switch met 24 10GbE PoE+++-poorten en vier 100G QSFP28-uplinks. Je krijgt PTPv2 met hardwarematige tijdstempels, Pro AV-profielen en twee hot-swapvoedingen. De 1U-behuizing is 480 mm diep en vraagt passende rackondersteuning; QSFP28-breakoutkabels worden niet ondersteund.
Ubiquiti · UniFi Network
Verbind jouw professionele audio- en videonetwerk
De Ubiquiti EAV-XG-24-PoE combineert 24 10GbE PoE+++-poorten met vier 100G-uplinks. Hardwarematige PTPv2-tijdsynchronisatie en Pro AV-profielen helpen je de switch af te stemmen op jouw AV-installatie. Plan geschikte rackondersteuning voor de volledige diepte van 480 mm.
24× 10GbE PoE+++ · 4× 100G · PTPv2

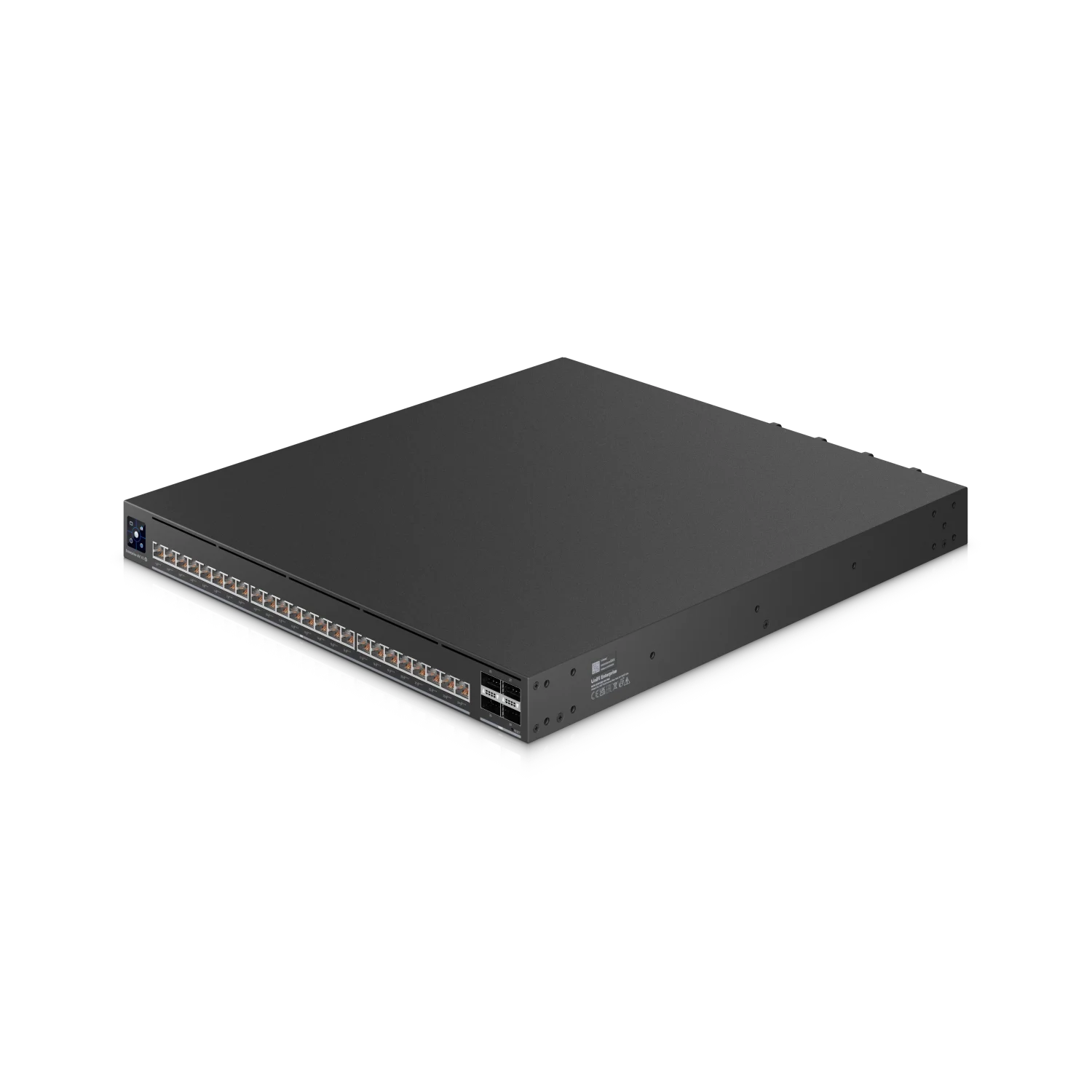

EAV-XG-24-PoE voor professionele AV-netwerken
De EAV-XG-24-PoE is bedoeld voor audio- en videotoepassingen met onder meer SMPTE ST 2110, SDVoE en AES67. Je kiest Pro AV-profielen voor bijvoorbeeld Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron of Play. Stem het profiel af op de aangesloten apparatuur en de eisen van jouw installatie. De switch combineert deze functies met Layer 3-mogelijkheden zoals inter-VLAN-routing, statische routes en DHCP-server of -relay. Een passende netwerkconfiguratie blijft nodig om de AV-verkeersstromen correct te verwerken.

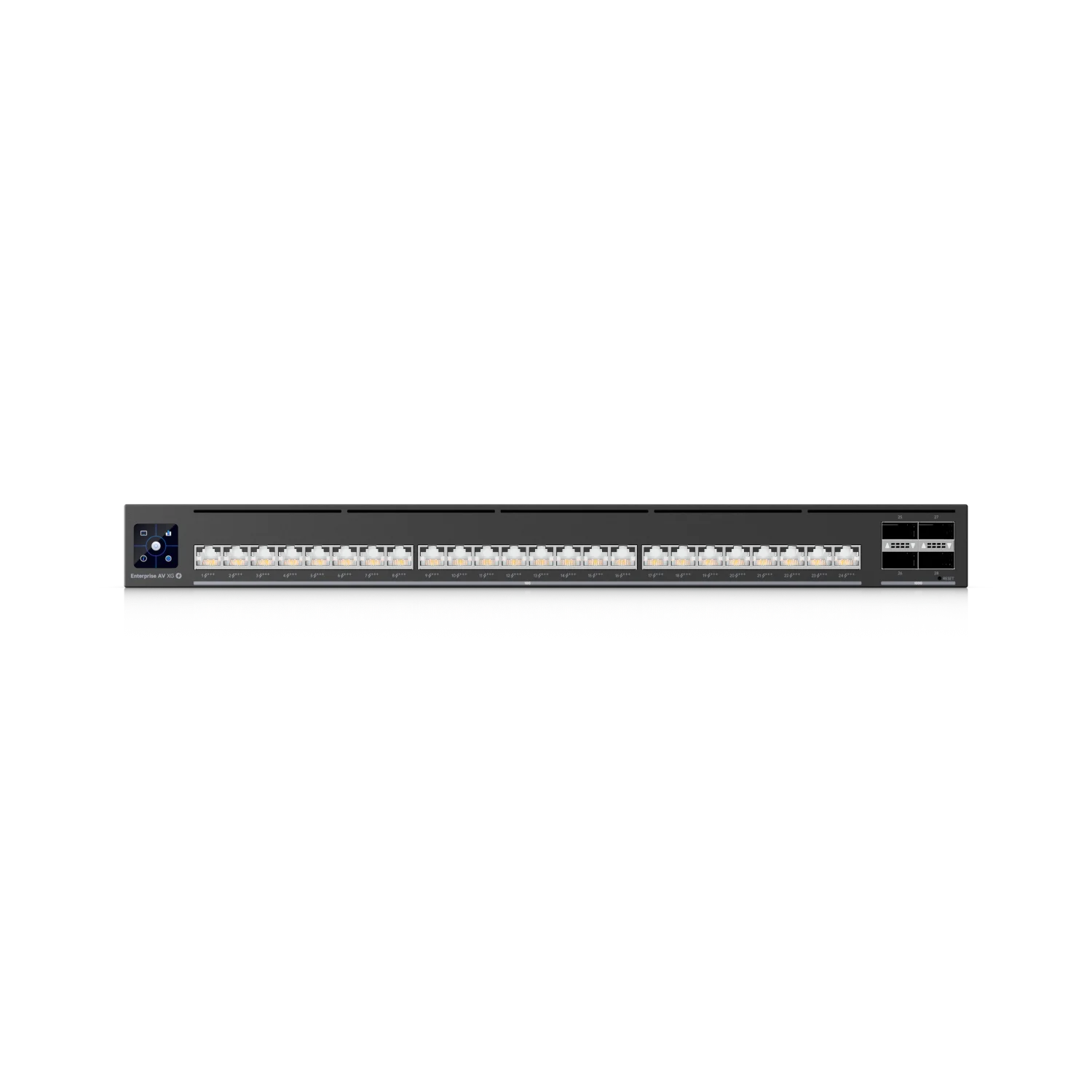

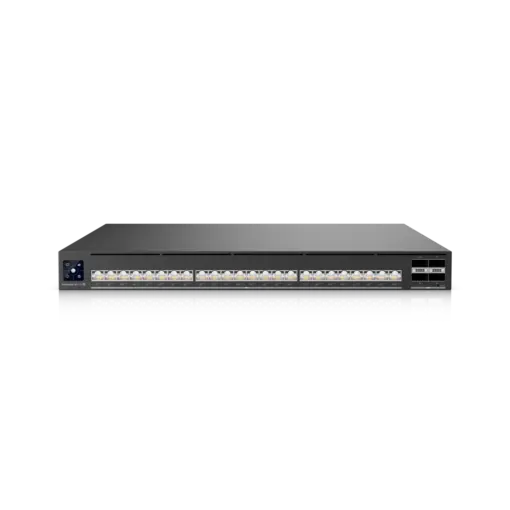

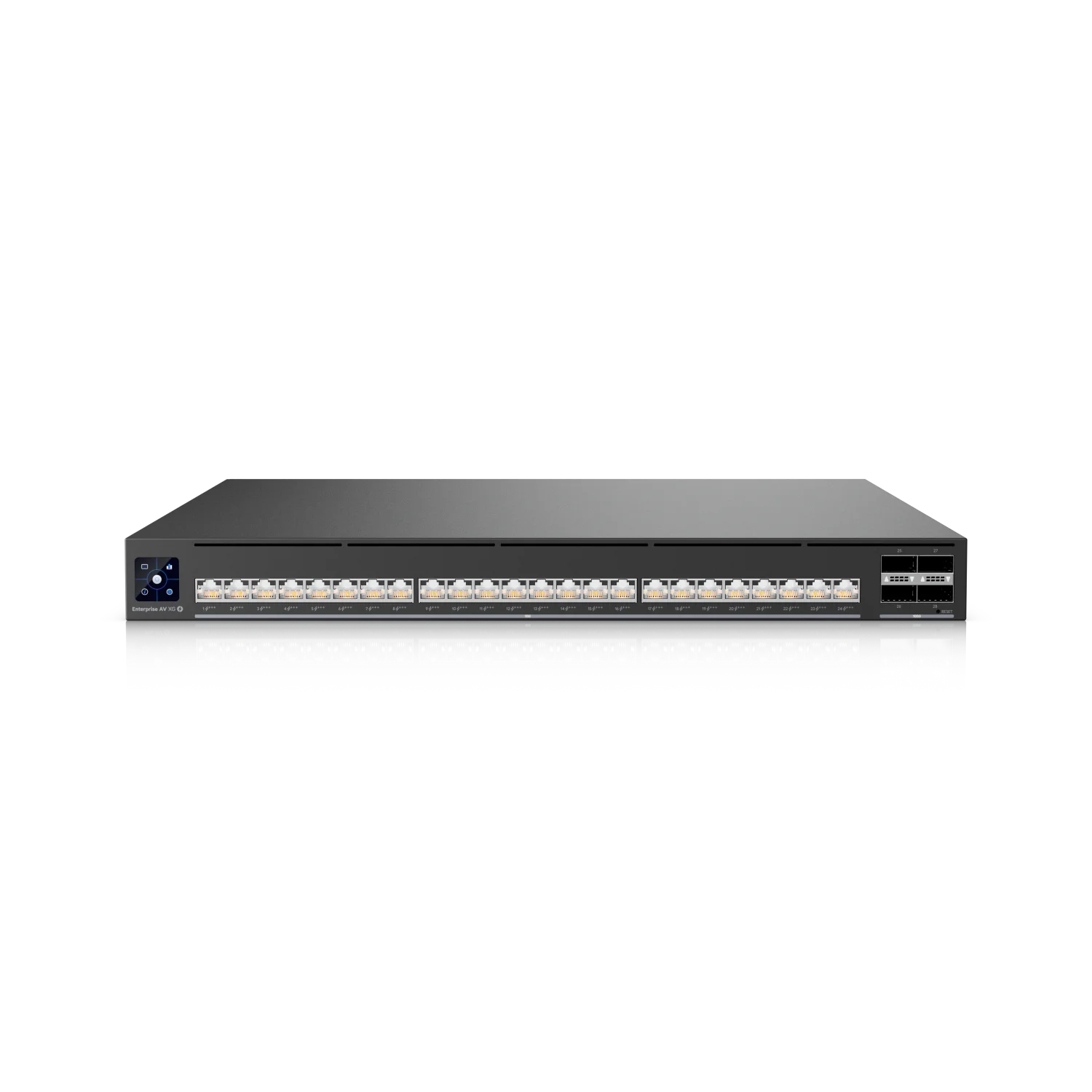

10GbE-aansluitingen en PoE+++
De EAV-XG-24-PoE biedt 24 RJ45-poorten die snelheden tot 10 Gbps ondersteunen, met PoE+++ tot maximaal 90 W per poort. Vier QSFP28-poorten verzorgen 100G- of 40G-uplinks. De schakelcapaciteit bedraagt 1.280 Gbps, met 640 Gbps niet-blokkerende capaciteit. Bij 230 V AC is het totale PoE-budget 2.150 W wanneer beide voedingen vermogen delen, of 1.050 W in redundante modus. Kies daarom de voedingsmodus en het PoE-budget samen. De QSFP28-poorten ondersteunen geen breakoutkabels.
PTPv2 met hardwarematige tijdsynchronisatie
De EAV-XG-24-PoE gebruikt PTPv2 volgens IEEE 1588-2008 met hardwarematige tijdstempels op de Ethernet- en QSFP28-poorten. De OCXO-klok ondersteunt nauwkeurige timing; via de SMA-aansluiting kun je optioneel GPS aansluiten voor grandmastergebruik. Grandmaster-, boundary- en transparent-clockmodi zijn beschikbaar, met onder meer SMPTE 2059-2-, AES67- en AES-R16-profielen. Boundary-clockgebruik ondersteunt uitsluitend two-step. PTPv2 werkt niet over geaggregeerde poorten. Controleer daarom het timingprofiel, het transport en de poortindeling van jouw AV-apparatuur voordat je de koppelingen configureert.

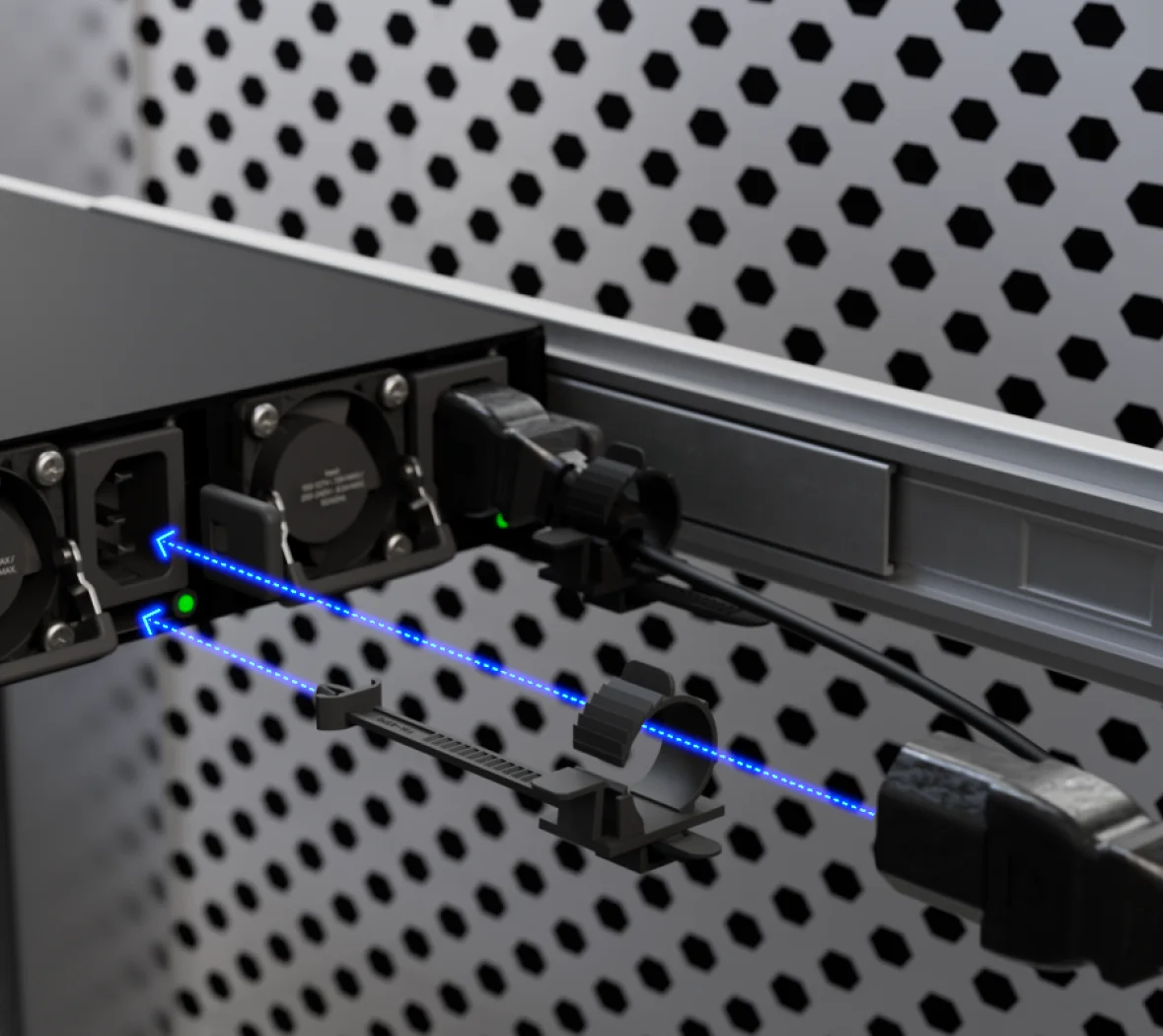

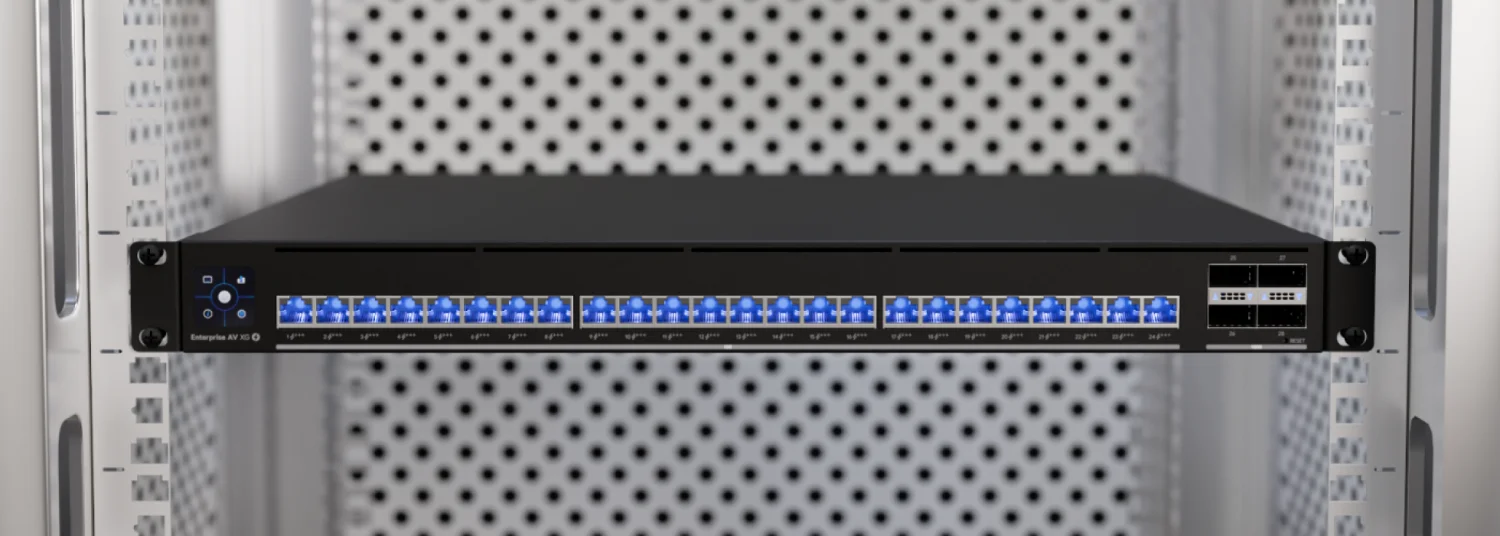

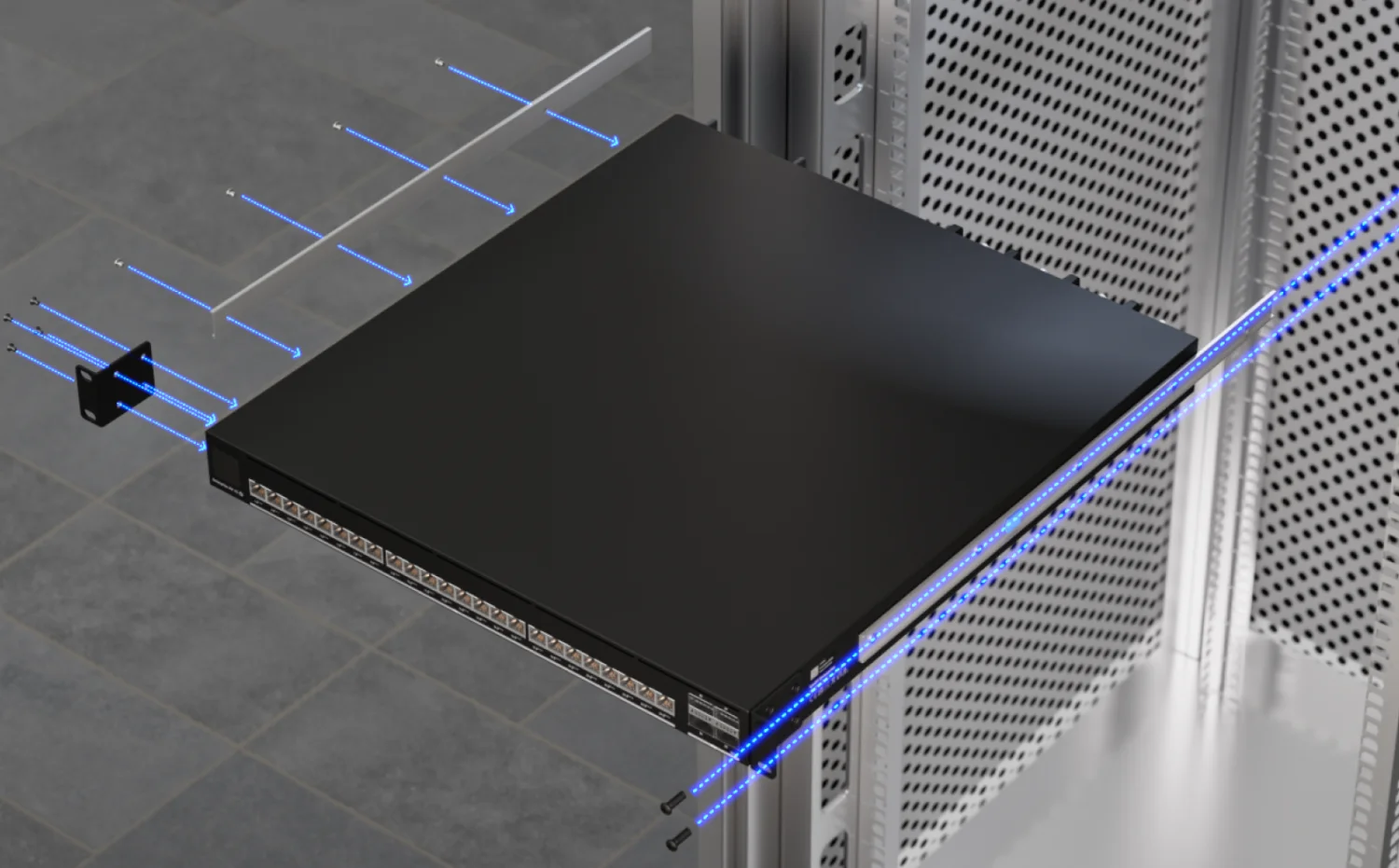

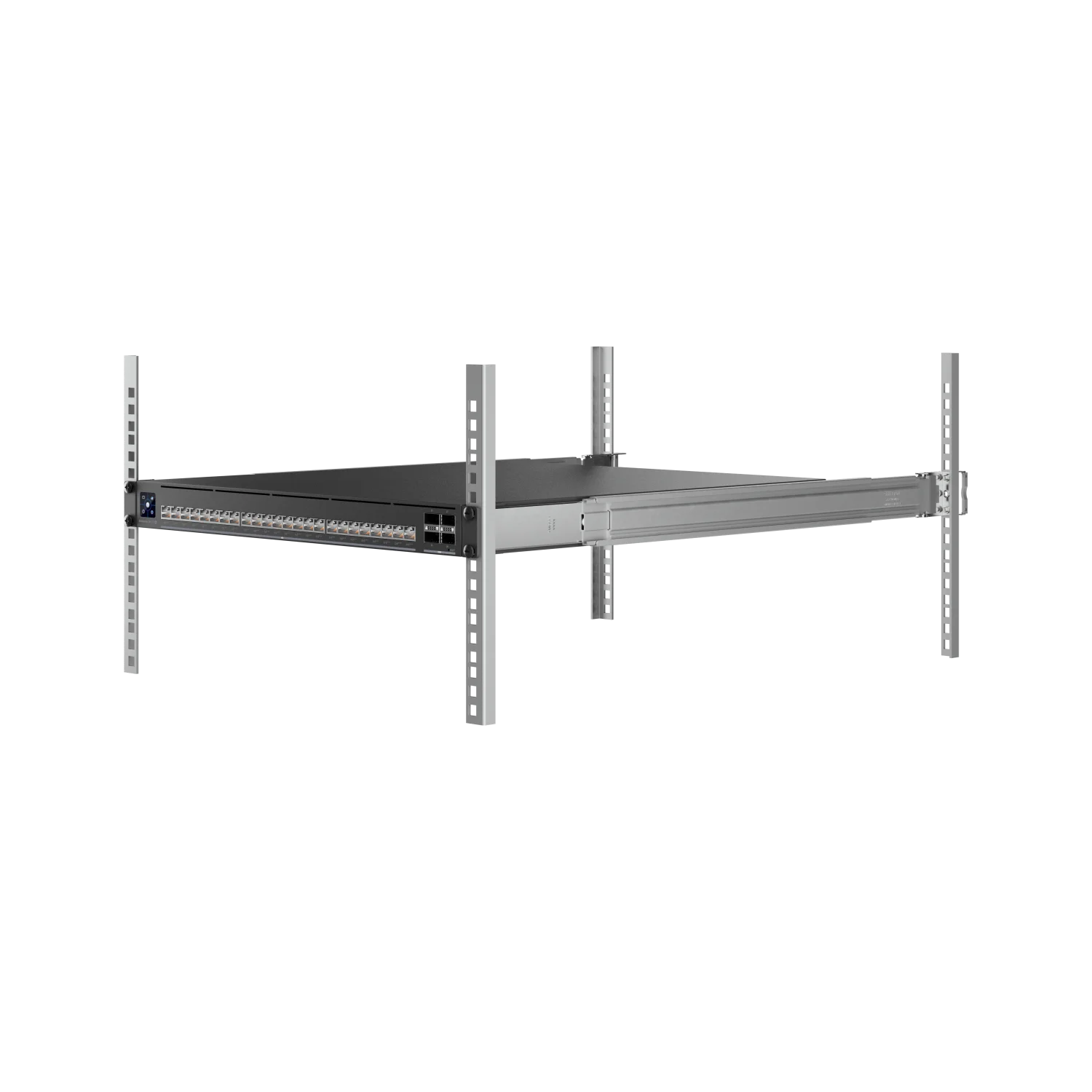

Redundante voeding en montage in een diep rack

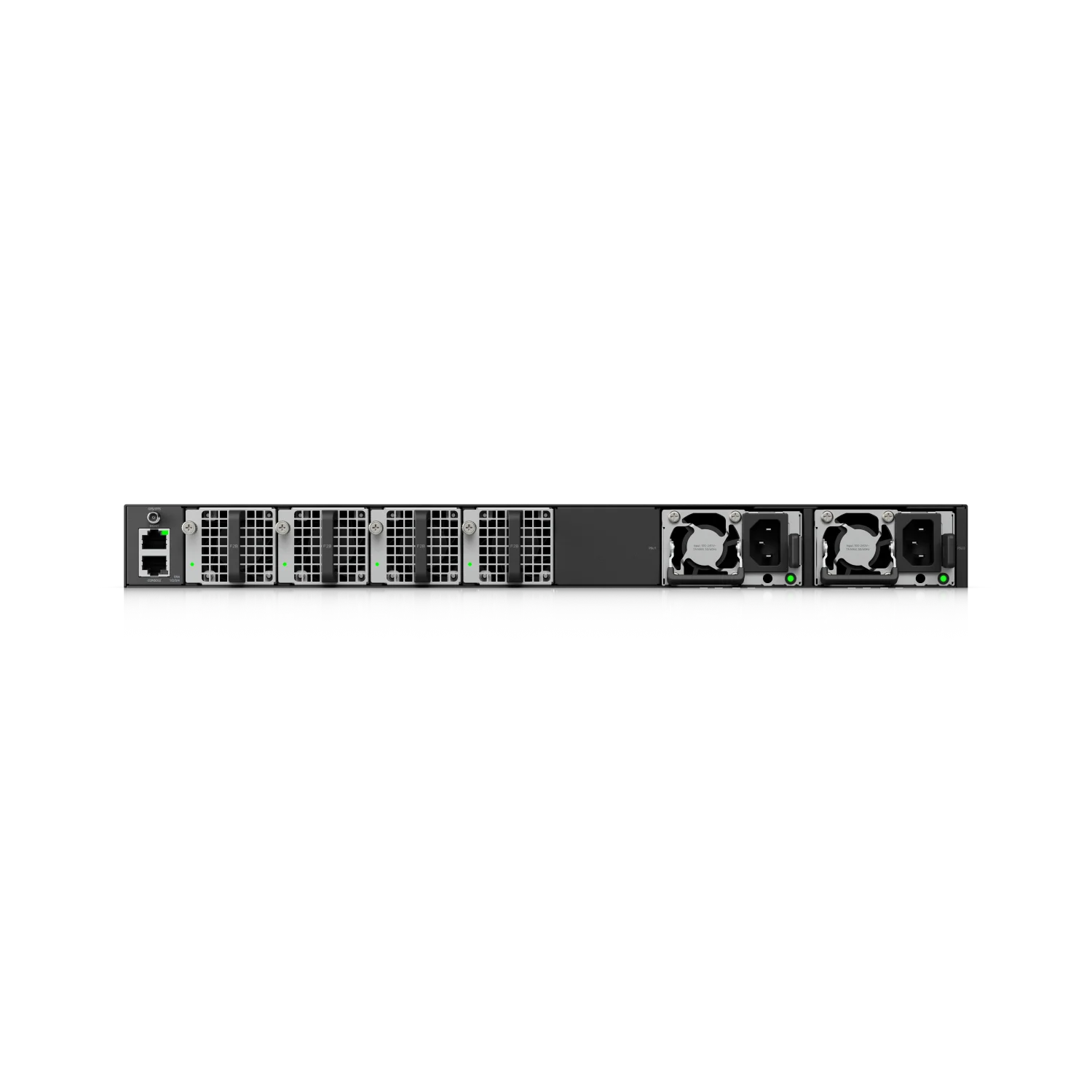

De EAV-XG-24-PoE heeft twee hot-swapvoedingen van 1.200 W en vier verwisselbare ventilatoren met 3+1-redundantie. Het maximale verbruik is 150 W zonder PoE en 2.400 W inclusief PoE. De 1U-behuizing meet 442,4 × 480 × 43,7 mm en past bij voorkeur in een vierkoloms 19-inchrack met 650–1.000 mm afstand tussen de stijlen. Voor montage met twee stijlen is ondersteuning met middenmontage of een plank nodig. Controleer ook koeling en omgeving: het opgegeven temperatuurbereik is −5 tot 40 °C.
Beheer en de juiste onderdelen

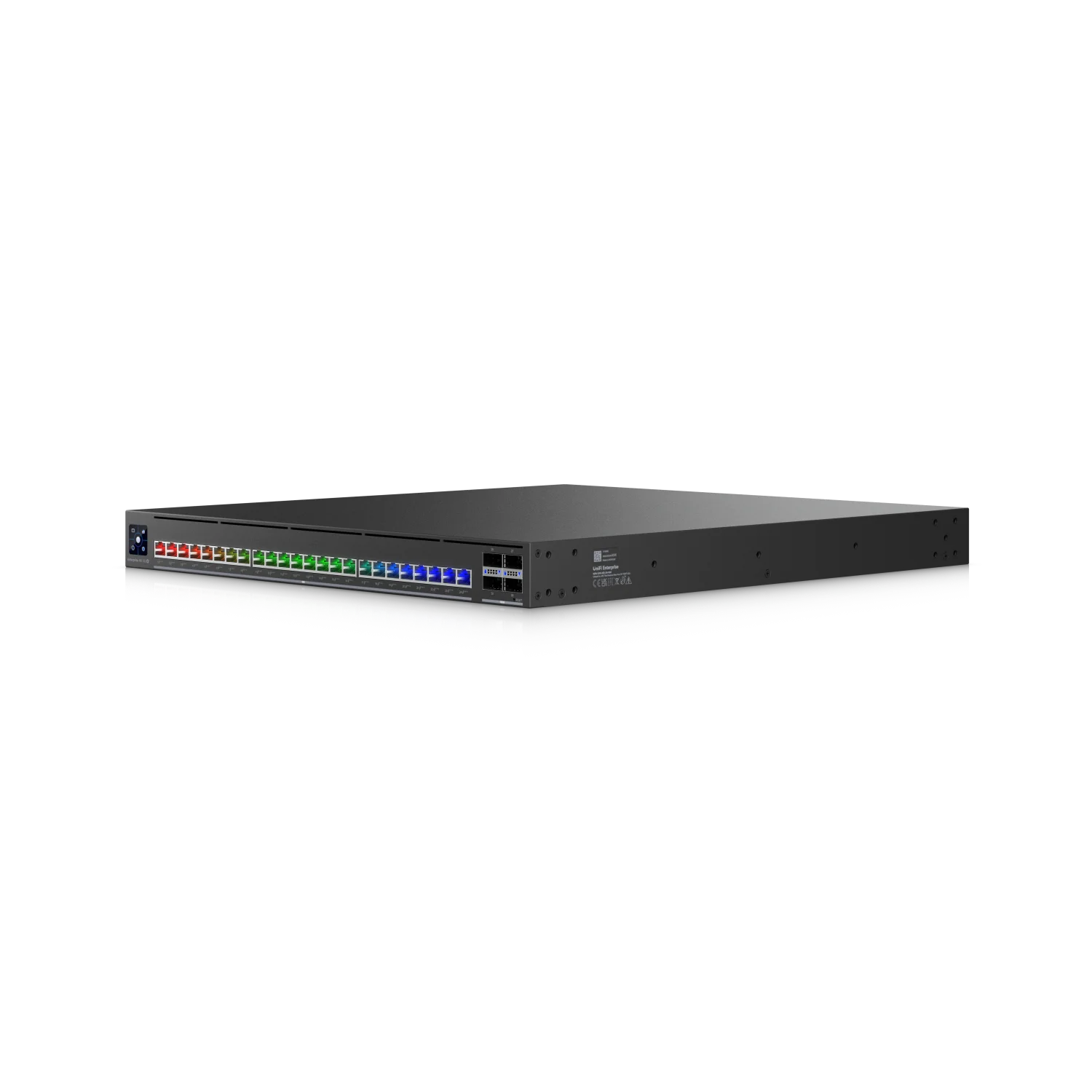

De EAV-XG-24-PoE heeft een aparte gigabitbeheerpoort en een seriële consoleaansluiting. Etherlighting helpt bij het herkennen van poorten. Leg vóór installatie vast welke modules, uplinks, AV-profielen en rackonderdelen je nodig hebt. Vergelijk de uitvoeringen via de Enterprise Audio/Video-switches. SWW kan je helpen de aansluitingen en voeding af te stemmen op jouw installatie.

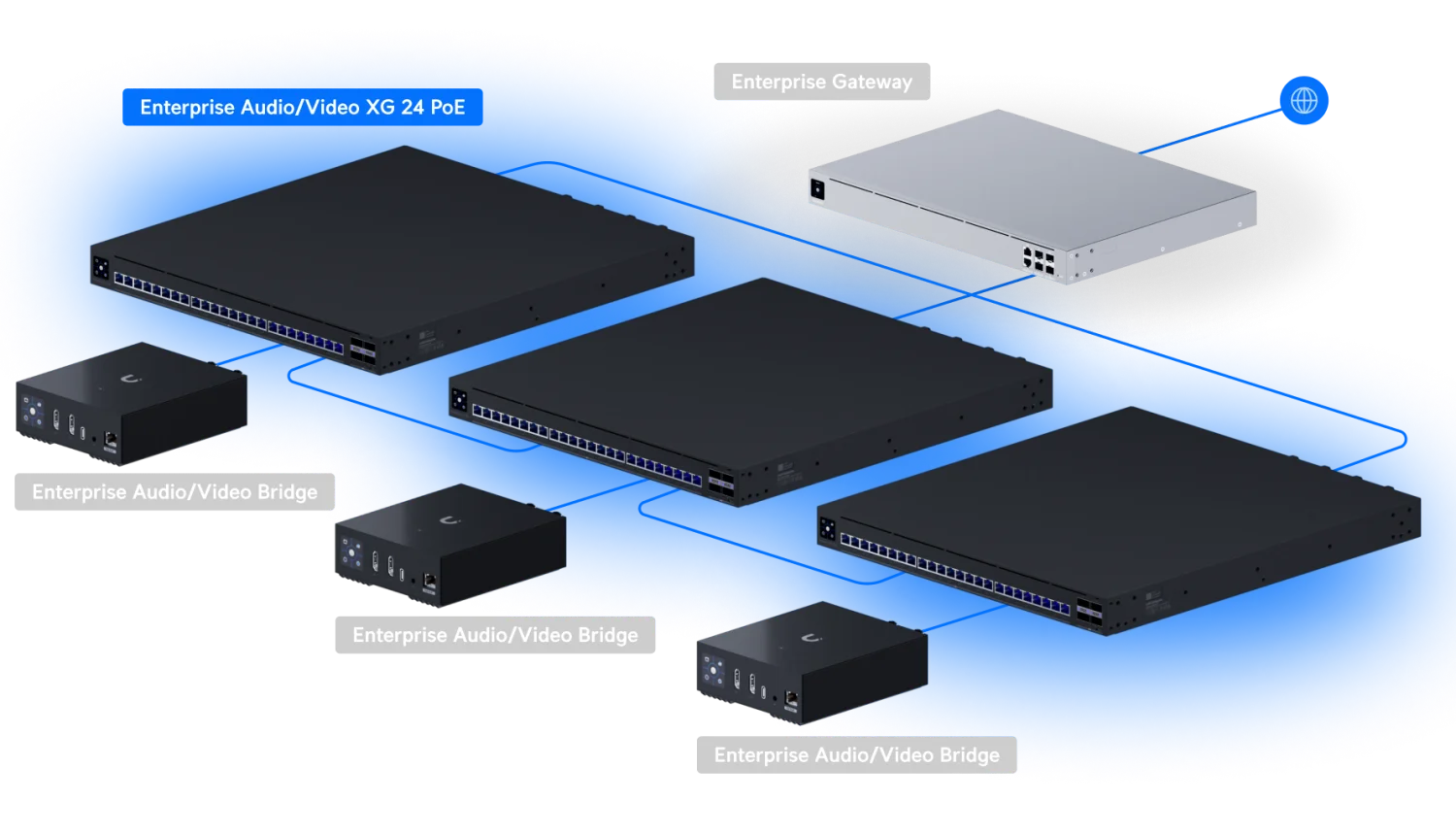

Voorbeeldopstelling
Voorbeeld van de EAV-XG-24-PoE in een professionele AV-netwerkomgeving De andere apparaten op de afbeelding zijn apart verkrijgbaar.

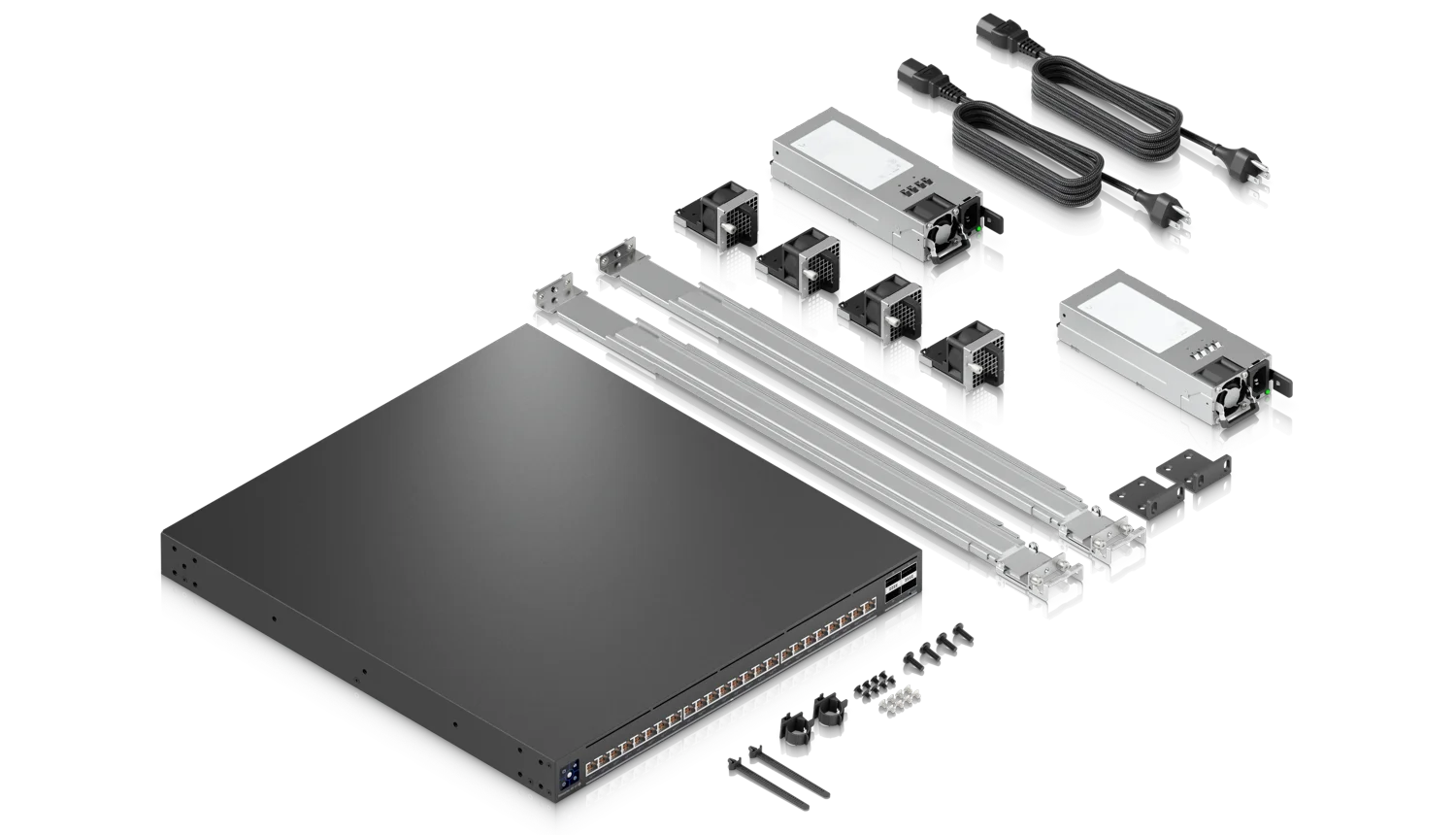

In de doos
- EAV-XG-24-PoE switch met twee hot-swapvoedingen
- Twee netsnoeren
- Rackrails en montagebeugels
- Montagemateriaal
Handleiding en documentatie
Installatiehandleiding Enterprise Audio/Video XG 24 PoE · Technische specificaties bij Ubiquiti
Technische specificaties
| Afmetingen | 442,4 x 480 x 43,7 mm |
|---|---|
| Port Layout 1 GbE RJ45 | 1 (1G/100M/10M) |
| Poorten 10GbE RJ45 | 24 (All PoE+++) (10G/5G/2,5G/1G/100M/10M) (10/100M half-duplex not supported) |
| Port Layout 100G QSFP28 | 4 (100G/40G) (Breakout cables are not supported) |
| Port Layout Console | 1 |
| Port Layout SMA | 1 (GPS input for Grandmaster clock mode) |
| Max. PoE Output | Up to PoE+++ |
| Totaal PoE-budget | 200-240V AC Shared Mode: 2,150W with (2) 1,200W modules 100-120V AC Shared Mode: 1,850W with (2) 1,200W modules 200-240V AC Redundant Mode: 1,050W with (2) 1,200W modules 100-120V AC Redundant Mode: 850W with (2) 1,200W modules |
| Redundantie | (2) Hot-Swappable PSUs (4) Hot-Swappable Fans |
| Layer 3 | Ja |
| Vorm | Rack Mount (1U, Full-Depth) (Requires a 4-post rack, or a center-mount bracket or cantilever shelf on 2-post racks for optimal support) |
| Etherlighting™ | Ja |
| Switchcapaciteit | 1,280 Gbps |
| Non-blocking doorvoer | 640 Gbps |
| Doorstuursnelheid | 810 Mpps |
| PTPv2 | Ja (PTPv2 is not supported over aggregated ports) |
| VLAN’s | 1,000 |
| MAC-adrestabel | 32,000 |
| Statische IPv4-routes | 512 |
| Packetbuffer | 8 MB |
| ACL’s IPv4 | 256 |
| ACL’s MAC | 256 |
| Precision Time Protocol (PTP) | IEEE 1588-2008 PTPv2, Hardware Timestamping on All Ethernet and QSFP28 Ports, Clock Roles: Grandmaster, Boundary Clock, and Transparent Clock, Boundary Clock Operation: Two-step Only, Profiles: IEEE1588, SMPTE 2059-2, AES67, and AES-R16, End-to-End (E2E) Delay Mechanism, Layer 2 Ethernet and UDP/IPv4 Transport, Custom Profile Configuration: Sync, Announce, and Delay Request Intervals from −3 to +4, Custom Profile Configuration: Announce Receipt Timeout from 2 to 9, Custom Profile Configuration: Configurable PTP Domain Number, BMCA with Configurable Priority1 and Priority2 |
| Layer 3-functies | DHCP Server (Local Networks), DHCP Relay, Inter-VLAN Routing (Local Networks), Static Routing (Local Networks) |
| Layer 2-functies | LACP Port Aggregation, STP & RSTP, QoS (DSCP), Pro AV Profiles (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Advanced IGMP Configuration (Querier, Fast Leave, Router Port), IGMP Snooping, 802.1X Control, MAC-Based ACLs & Device Isolation, DHCP Snooping & Guarding, Egress Rate Limit, Flow Control, Storm Control, Multicast & Broadcast Rate Limiting, MAC Address Blocking, IP-Based ACLs & Network Isolation, MAC-Based Port Restriction, Port Isolation, Port Mirroring, Jumbo Frames, LLDP-MED, Voice VLAN, Loop Protection, Virtual Network Override |
| Hardware | Etherlighting™ Ethernet, Etherlighting™ QSFP28, LEDs Ethernet, LEDs PSU, LEDs Fan, NDAA-conform |
| PoE Ports PoE+++ | 24 |
| Max. PoE Wattage per Port by PSE PoE | 15,4W |
| Max. PoE Wattage per Port by PSE PoE+ | 30W |
| Max. PoE Wattage per Port by PSE PoE++ | 60W |
| Max. PoE Wattage per Port by PSE PoE+++ | 90W |
| Maximaal verbruik | 150W (Excluding PoE Output) 2,400W (Including PoE Output) |
| Voeding | (2) Universal input, 100–240V AC, 50/60 Hz |
| Voedingsingang | (2) AC input, Hot-swappable power modules |
| Voedingseenheid | (2) Hot-swappable AC/DC 1,200W power modules |
| Spanningsbereik | 100–240V AC |
| Beheer | Ethernet AR Serial Console |
| Warmteafgifte | 512 BTU/hr (Excluding PoE Output) |
| Gewicht | zonder rackbeugels: 9,85 kg met rackbeugels: 9,95 kg |
| Behuizing | SGCC steel |
| Montagemateriaal | SGCC steel |
| Rackdiepte | 482,6 mm four-post racks Posts depths ranging from 650 tot 1,000 mm (25,6–39,4”) |
| Scherm | 1,3″ touchscreen |
| Fan Method | (4) Hot-swappable fan modules (Fan modules operate with 3 + 1 redundancy) |
| ESD-bescherming | Lucht: ± 2KV, contact: ± 8KV |
| Bedrijfstemperatuur | -5 tot 40 °C |
| Luchtvochtigheid | 10 tot 90% niet-condenserend |
| Certificeringen | CE, FCC, IC |
Technische afbeeldingen
Video
Officiële Ubiquiti-introductie van Enterprise Audio/Video-switching.
Veelgestelde vragen
De EAV-XG-24-PoE heette eerder EAV-24-PoE. Volgens Ubiquiti betreft dit alleen een naamswijziging, zonder wijziging van de hardware.
Nee. De EAV-XG-24-PoE ondersteunt 100G en 40G op de QSFP28-poorten, maar geen breakoutkabels.
Nee. PTPv2 op de EAV-XG-24-PoE wordt niet ondersteund over geaggregeerde poorten. Houd daar rekening mee bij het ontwerp van jouw timingverbindingen.
Bij 230 V AC levert de EAV-XG-24-PoE maximaal 2.150 W met gedeeld vermogen van beide voedingen, of 1.050 W in redundante modus. Per RJ45-poort is maximaal 90 W beschikbaar. Het lagere budget bij 100–120 V staat in de specificaties.
De switch is 1U hoog maar 480 mm diep. Vierkolomsmontage heeft de voorkeur, met 650–1.000 mm afstand tussen de stijlen. Bij twee stijlen is aanvullende ondersteuning via middenmontage of een plank vereist.
GPS is een optionele ingang voor grandmastergebruik. Stem de klokmodus en externe timingbron af op jouw AV-netwerk; de aanwezigheid van een SMA-aansluiting betekent niet dat GPS-apparatuur is inbegrepen.
