Ubiquiti UDB-Pro-Sector | UniFi Device Bridge Pro Sector – 5 GHz PtMP
€ 224,95
6 op voorraad
De Ubiquiti UDB-Pro-Sector | UniFi Device Bridge Pro Sector verbindt 50+ UDB-Pro-clients via 5 GHz binnen een sector van 90°. De IPX6-behuizing is geschikt voor buiten en het apparaat wordt via PoE gevoed. Je hebt apart verkrijgbare UDB-Pro-clients en een passende PoE-voeding nodig.
Ubiquiti · UniFi Network
Verbind meerdere locaties vanuit één sector
De Ubiquiti UDB-Pro-Sector is de centrale UniFi Device Bridge voor een 5 GHz point-to-multipoint-netwerk. Verbind 50+ Device Bridge Pro-clients binnen een sector van 90°, voor een terrein met meerdere gebouwen of aansluitpunten.
5 GHz PtMP · 90° sector · 50+ clients
UniFi Device Bridge voor point-to-multipoint
Wil je meerdere plekken op één netwerk aansluiten zonder naar elk gebouw een datakabel te leggen? Deze sector vormt het centrale aansluitpunt voor Device Bridge Pro-clients. De ingebouwde 17 dBi antenne bestrijkt een hoek van 90°. Dat past bij locaties die vanuit één montagepunt in dezelfde richting liggen, zoals gebouwen langs een terreinrand. Voor iedere externe aansluiting gebruik je een afzonderlijke UDB-Pro-client; dit product is de sectorzijde van de verbinding.
Bereik en radiosnelheid
Voor de UniFi Device Bridge Pro Sector specificeert Ubiquiti een bereik van 5 km en vermeldt verbindingen over 5+ km in de Store. De maximale radiosnelheid is 400 Mbps bij een kanaalbreedte van 40 MHz. Dit is geen gegarandeerde netto doorvoer per client. De beschikbare capaciteit wordt door de aangesloten clients gedeeld. Houd bij je ontwerp rekening met afstand, obstakels en de uitrichting van de antennes. Kies de centrale positie voordat je bepaalt waar de afzonderlijke ontvangers komen.
PoE-voeding en gigabit aansluiting

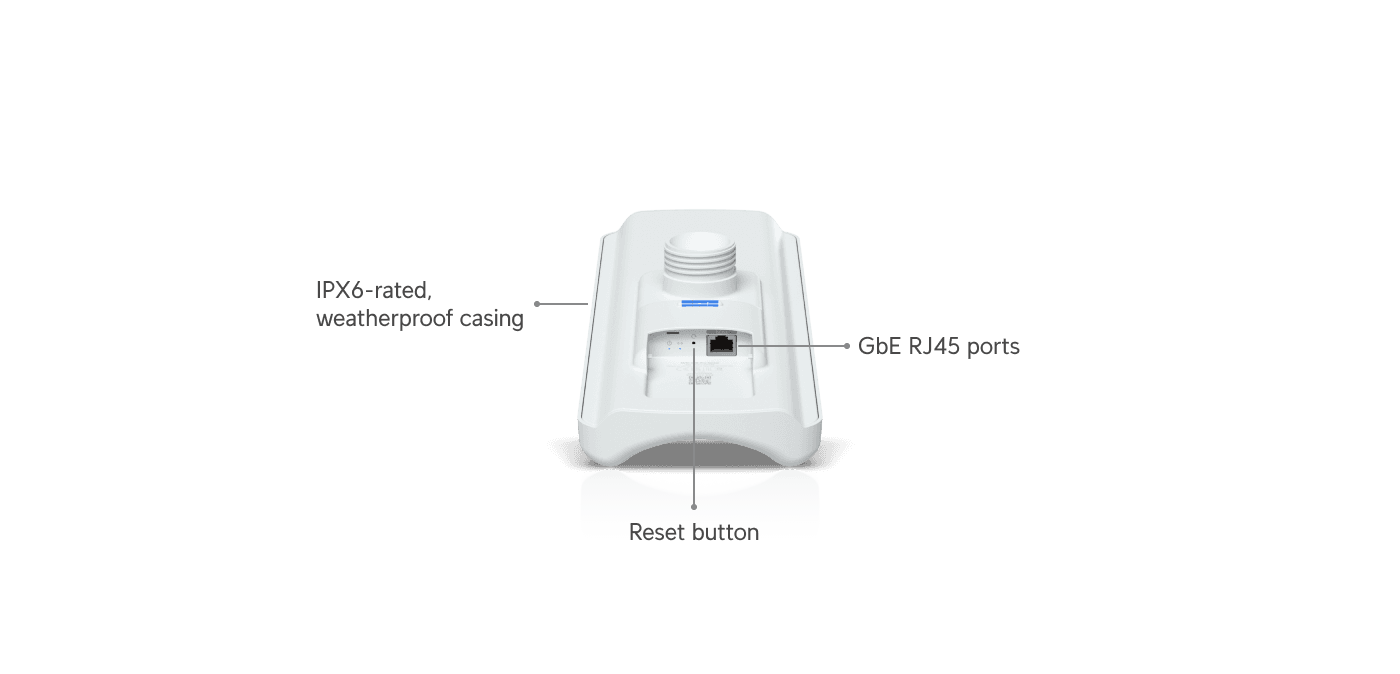

De enkele GbE RJ45-poort verzorgt de bekabelde netwerkaansluiting en PoE-voeding. Het maximale verbruik is 6 W en de ondersteunde ingangsspanning bedraagt 42,5–57 V DC. Gebruik een passende PoE-bron en controleer de aansluiting vóór montage. De doosfoto toont geen PoE-adapter: regel de voeding apart. De UniFi Device Bridge Pro Sector heeft geen tweede Ethernetpoort voor een aangesloten apparaat; de verbinding met externe apparatuur loopt via de UDB-Pro-clients aan de andere zijde.

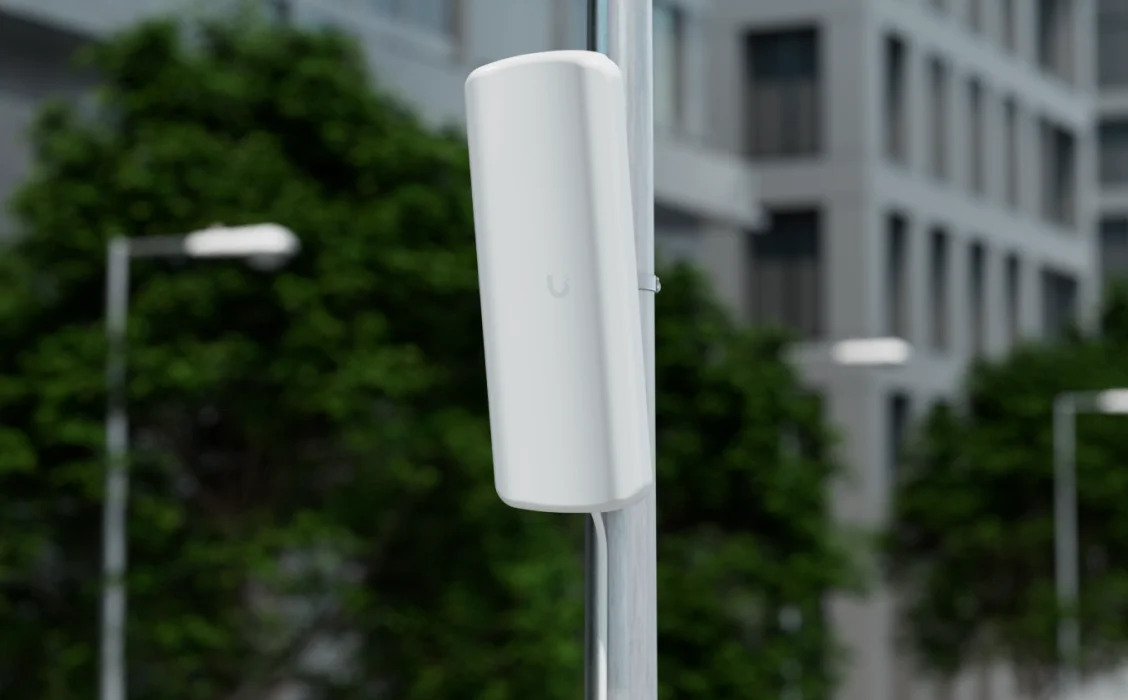

UniFi Device Bridge voor buitenmontage

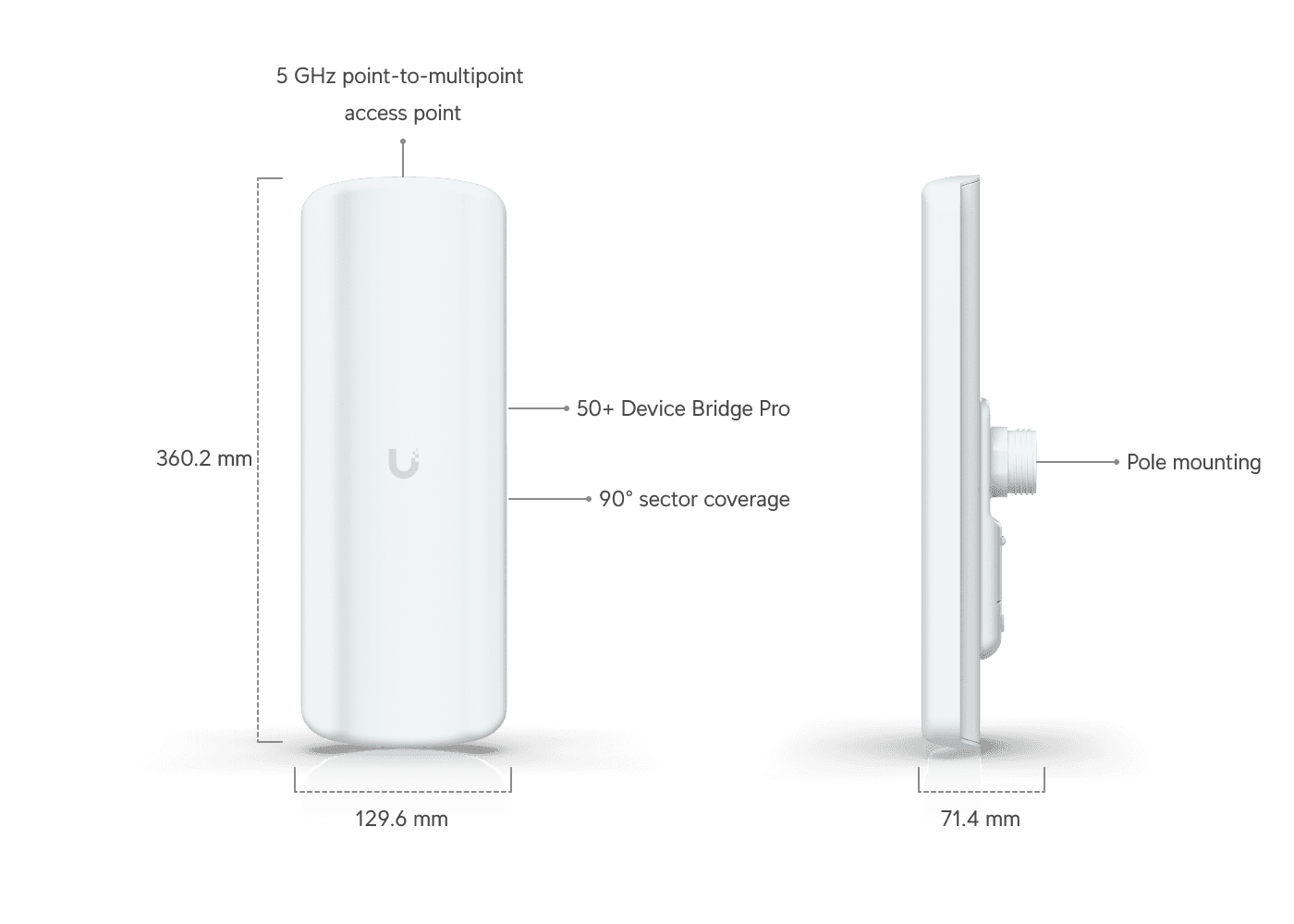

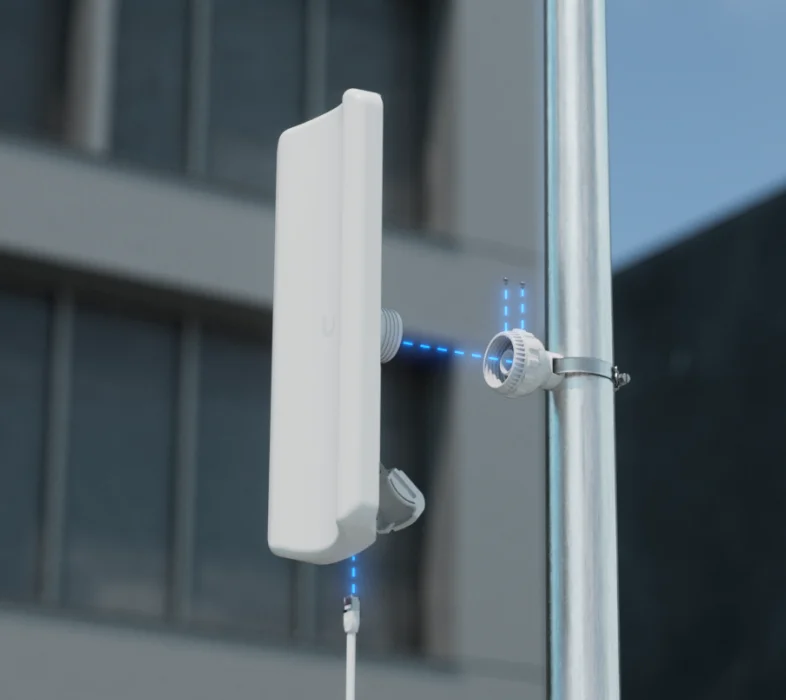

De IPX6-behuizing van UV-bestendig polycarbonaat is ontworpen voor buitenmontage. De mastbevestiging past op een diameter van 24–60 mm. De opgegeven bedrijfstemperatuur loopt van −40 tot 60 °C. Richt de sector op de locaties die je wilt verbinden en houd rekening met de gezamenlijke hoek van 90°. Met afmetingen van 360,9 × 129,6 × 71,4 mm en een gewicht van 835 gram inclusief montageonderdelen kun je vooraf bepalen of de gekozen mast en positie geschikt zijn.
Voorbereiding van je UniFi-opstelling
De UniFi Device Bridge Pro Sector gebruikt WiFi 5 op 5 GHz met 2×2 MIMO en ondersteunt kanaalbreedtes van 20 en 40 MHz. Beheer is mogelijk via Ethernet en WiFi. Breng vooraf het aantal clients, hun montageplaatsen en de benodigde netwerkcapaciteit in kaart. Bekijk ook het UniFi-assortiment van SWW voor de overige onderdelen. De officiële installatiehandleiding en technische specificaties vind je bij de documentatie op deze pagina.

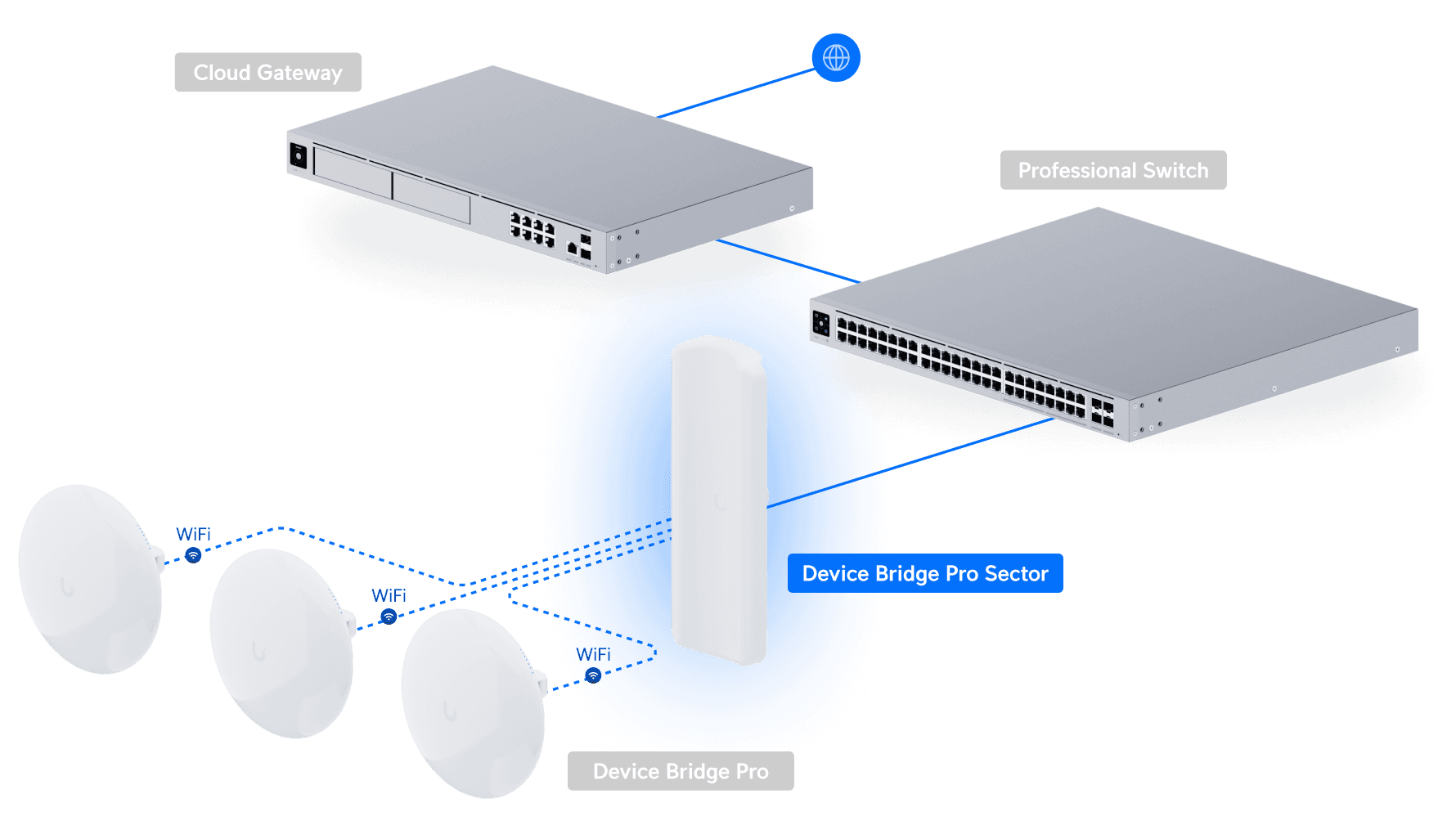

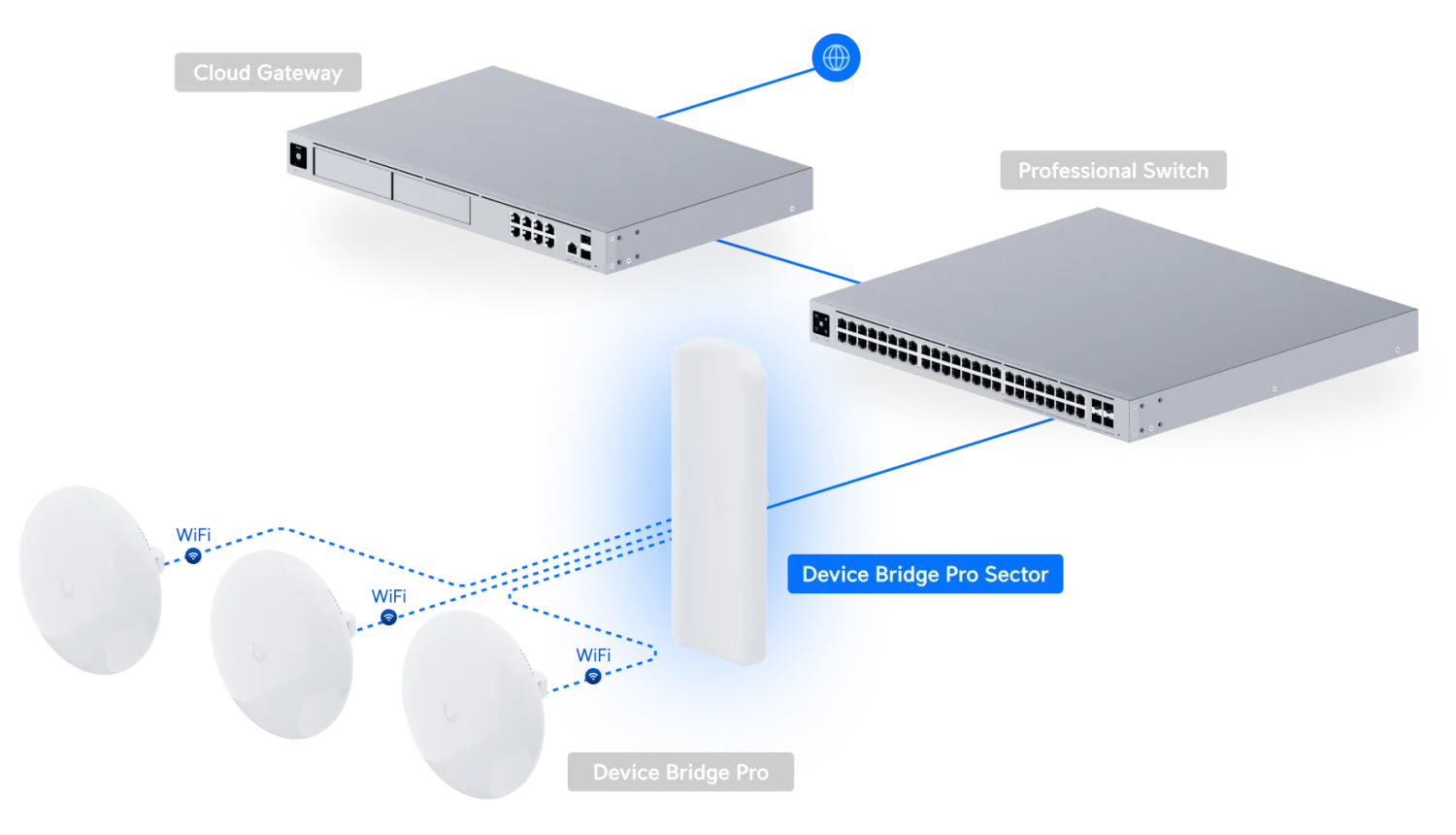

Voorbeeldopstelling
De voorbeeldopstelling toont een centrale sector, meerdere Device Bridge Pro-clients en de bekabelde aansluiting op een UniFi-netwerk. De andere apparaten op de afbeelding zijn apart verkrijgbaar.

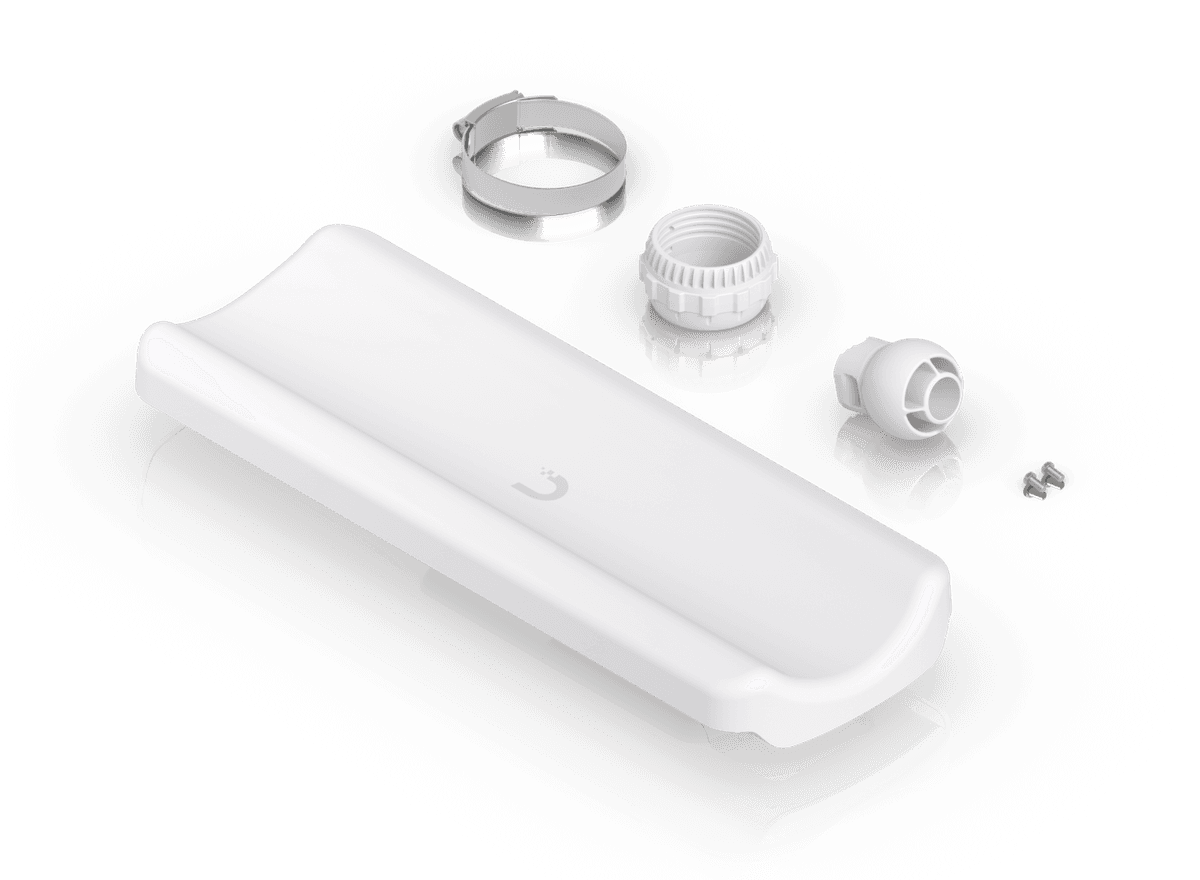

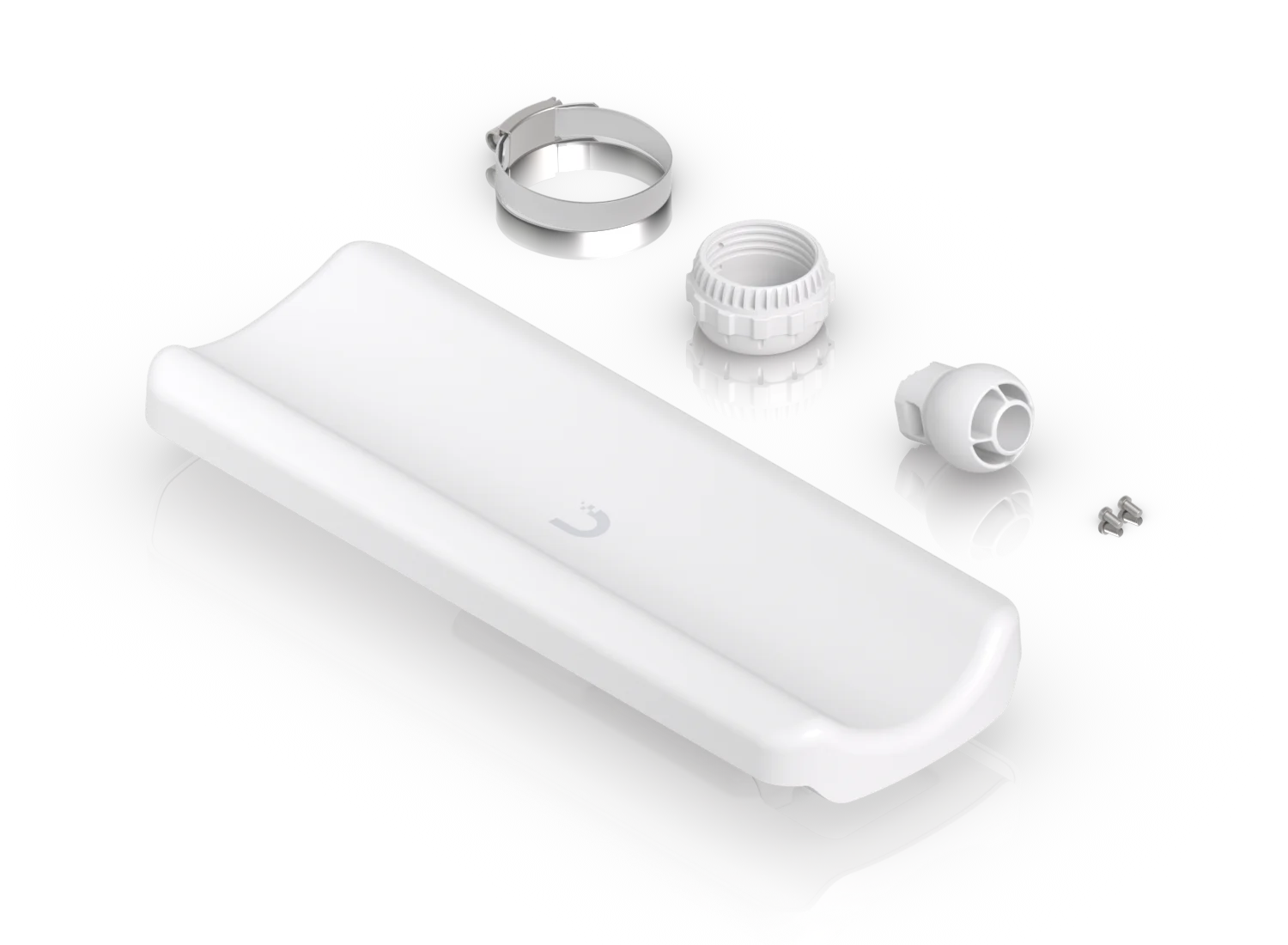

In de doos
- UDB-Pro-Sector
- Mastbevestigingsonderdelen
- Metalen klemband
Handleiding en documentatie
Installatiehandleiding Device Bridge Pro Sector · Technische specificaties bij Ubiquiti
Technische specificaties
| Afmetingen | 360,9 x 129,6 x 71,4 mm (14,2 x 5,1 x 2,8”) |
|---|---|
| WiFi-standaard | WiFi 5 |
| Spatial streams | 2 |
| Dekking | 5 km (3,1 mi) |
| Mounting Locations | Pole |
| Beschermingsklasse | IPX6 |
| Voeding | PoE |
| MIMO 5 GHz | 2 x 2 |
| Max. Data Rate 5 GHz | 400 Mbps (BW40) |
| Antenna Gain 5 GHz | 17 dBi |
| Max. TX Power 5 GHz | 25 dBm |
| Max. Conducted TX Power | 25 dBm (Combined) |
| Supported Data Rates 802.11ac (WiFi 5) | 6,5 Mbps to 400 Mbps (MCS0 – MCS9 NSS1/2, VHT 20/40) |
| Supported Data Rates 802.11n | 6,5 Mbps to 300 Mbps (MCS0 – MCS15, HT 20/40) |
| Supported Data Rates 802.11a | 6, 9, 12, 18, 24, 36, 48, 54 Mbps |
| Wireless Security | WPA2 AES |
| Maximaal verbruik | 6W |
| Spanningsbereik | 42,5–57V DC |
| Netwerkaansluiting | (1) GbE RJ45 port |
| Antennes | Internal |
| Beheer | Ethernet WiFi |
| Kanaalbreedte | 20/40 MHz |
| Wind Loading | 128,2N at 200 km/h |
| Gewicht | Device: 782 g With mount: 835 g |
| Behuizing | UV-stabilized polycarbonate |
| Montagemateriaal | UV-stabilized polycarbonate, stainless steel |
| Paaldiameter | 0,9—2,4″ (24—60 mm) |
| Knop | (1) Factory reset |
| LEDs System | Power, Ethernet |
| NDAA-conform | Ja |
| Certificeringen | CE, FCC, IC, Anatel: 05978-25-08356 |
| Frequentie | US/CA: U-NII-1 5150 – 5250 MHz U-NII-2A 5250 – 5350 MHz U-NII-2C 5470 – 5725 MHz U-NII-3 5725 – 5850 MHz Worldwide: 5150 – 5875 MHz (For worldwide, it depends on the regulatory region) |
| Bedrijfstemperatuur | -40 tot 60 °C |
| Luchtvochtigheid | 5 tot 95% niet-condenserend |
Technische afbeeldingen
Veelgestelde vragen
Je hebt een UniFi Device Bridge Pro Sector aan de centrale kant, een apart verkrijgbare UDB-Pro-client op iedere externe locatie en passende PoE-voeding nodig. Plan ook de bekabelde aansluiting aan beide zijden. Eén sector vormt op zichzelf nog geen complete verbinding.
De UniFi Device Bridge Pro Sector ondersteunt volgens Ubiquiti 50+ Device Bridge Pro-clients. Deze delen de draadloze capaciteit van de sector. Stem het aantal aansluitingen daarom af op het verkeer dat je verwacht.
Nee. De specificatie van 400 Mbps is de maximale radiosnelheid bij 40 MHz kanaalbreedte. Het is geen gegarandeerde netto snelheid voor iedere client. De werkelijke capaciteit hangt af van de verbinding en het gezamenlijke gebruik.
Op de officiële doosfoto staan het apparaat en de mastbevestigingsonderdelen, zonder PoE-adapter. Zorg voor een passende PoE-bron binnen het opgegeven spanningsbereik van 42,5–57 V DC. Het apparaat verbruikt maximaal 6 W.
Ja, de UniFi Device Bridge Pro Sector heeft een IPX6-behuizing en is geschikt voor buitenmontage. De meegeleverde mastbevestiging is bedoeld voor een mast met een diameter van 24–60 mm. Volg de officiële installatiehandleiding voor de montage.
De sectorantenne bestrijkt 90°, geen volledige cirkel. Kies een montagepunt van waaruit de gewenste clientlocaties binnen die sector vallen. Voor locaties in andere richtingen kan een andere opstelling nodig zijn.
