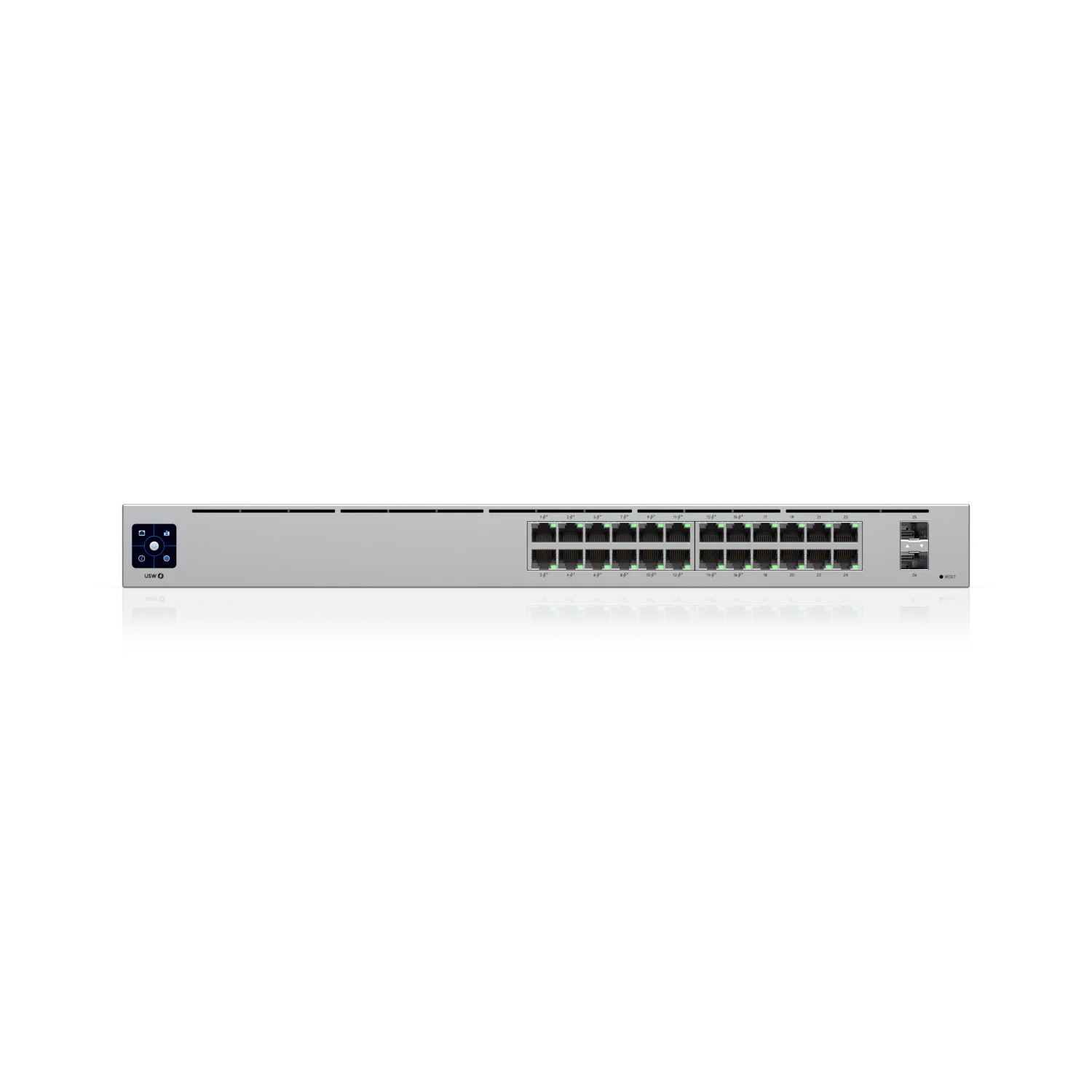

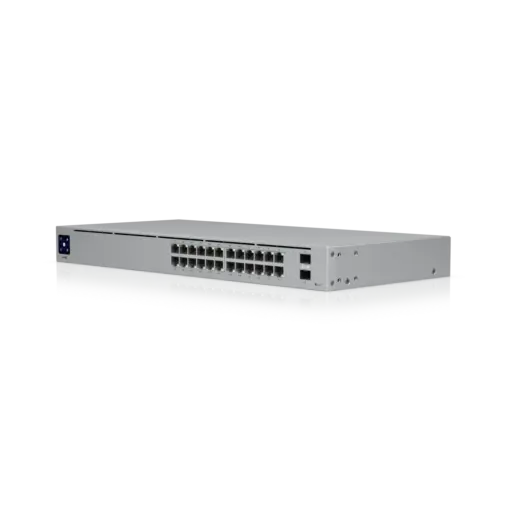

Ubiquiti USW-24-POE | UniFi Switch 24 PoE – 95 W PoE

UniFi Switch 24 PoE met Gigabit-netwerkpoorten

Verbind werkplekken, printers, NAS-systemen en andere netwerkapparaten via de 24 RJ45-poorten van de UniFi Switch 24 PoE. Deze poorten ondersteunen 10, 100 en 1.000 Mbit/s; dit model heeft geen 2,5GbE- of 10GbE-RJ45-poorten. De beschikbare snelheid hangt ook af van je bekabeling en aangesloten apparatuur. De afzonderlijke uplinks verbinden de switch met een bovenliggende switch, router of geschikte server.

2× 1G SFP voor je uplinks

De UniFi Switch 24 PoE heeft 2 SFP-aansluitingen voor 1G-verbindingen. Dit zijn 1G SFP-poorten, geen 10G SFP+-poorten. Gebruik passende SFP-modules en glasvezelbekabeling voor de gewenste afstand. Modules en bekabeling zijn apart verkrijgbaar. Stem type en snelheid van beide uiteinden op elkaar af; een snellere module maakt een lagere poortlimiet niet hoger.

95 W PoE-budget verdelen

De RJ45-poorten zijn verdeeld over 16× PoE+; 8 poorten zonder PoE. Alle PoE-uitgangen delen samen 95 W. Ubiquiti specificeert aan de voedingszijde (PSE) PoE+ maximaal 32 W. Het poortvermogen en het totale budget zijn afzonderlijke grenzen: controleer per camera, access point of ander PoE-apparaat het vereiste type en vermogen, en tel het verbruik van alle apparaten op. Het beschikbare vermogen bij het apparaat kan door kabelverlies lager zijn.

Beheer en netwerksegmentatie

Beheer de UniFi Switch 24 PoE met een actuele, ondersteunde UniFi Network-versie. Het 1,3-inch touchscreen toont apparaatinformatie. VLANs helpen je werkplekken, camera’s en andere toepassingen te scheiden. LACP, STP/RSTP en IGMP-snooping zijn beschikbaar voor passende netwerkconfiguraties. Dit is een Layer 2-switch. Gebruik een geschikte router of gateway voor routing tussen je VLANs en voor internettoegang.

Plaatsing en voeding

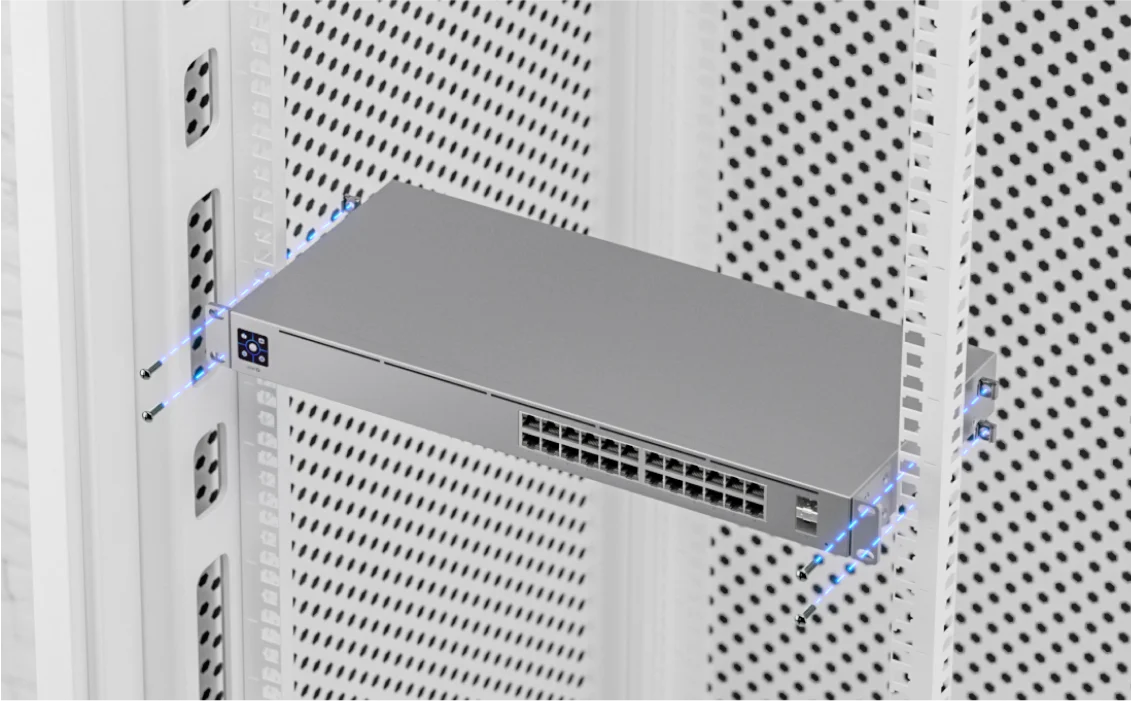

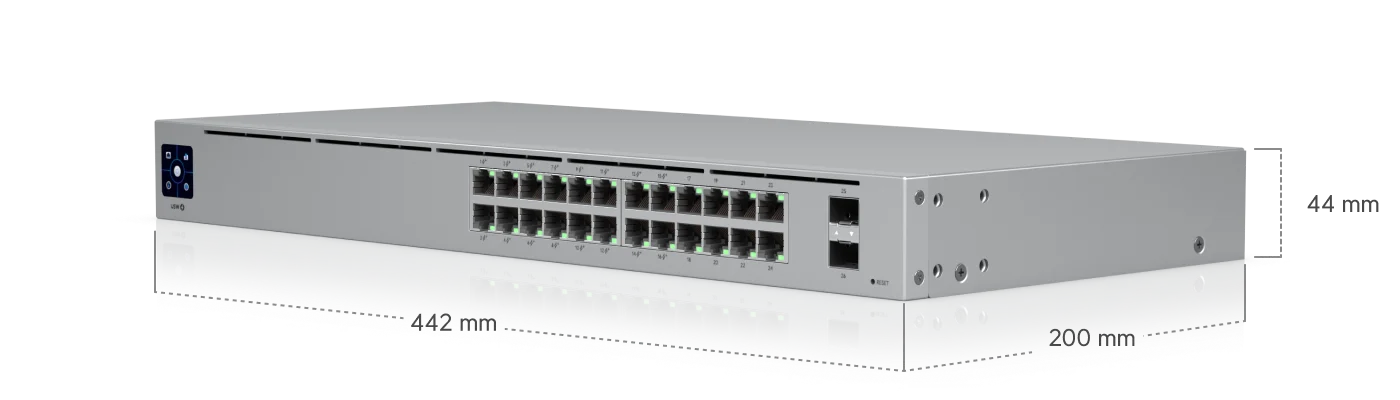

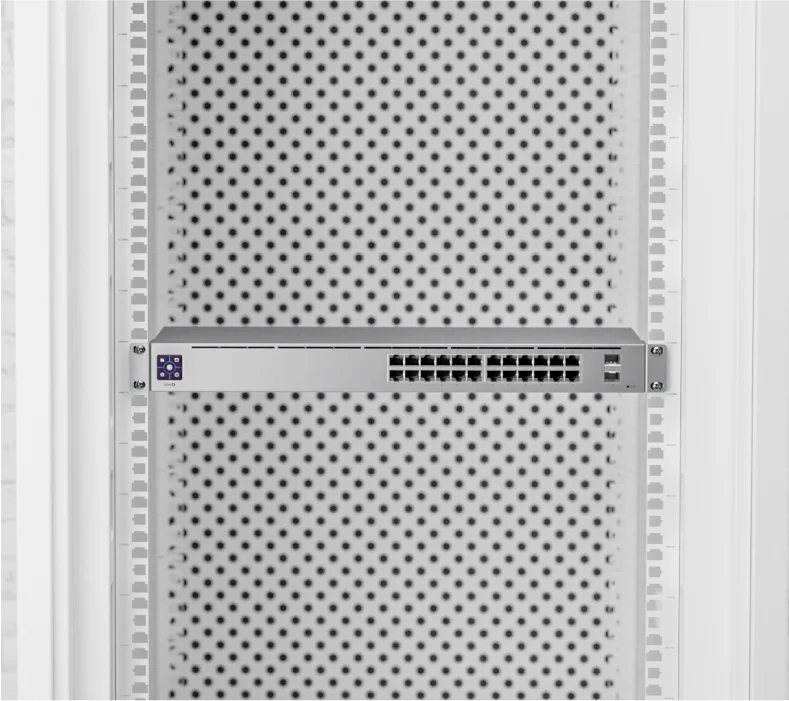

De behuizing van de UniFi Switch 24 PoE meet 442 × 200 × 44 mm en is bedoeld voor 19-inch rackmontage op 1U. De standaard fabrikantlevering bevat rackbeugels, bevestigingsmateriaal en een netkabel. De interne 120W-voeding werkt op 100–240 V AC. Dit model is ventilatorloos. Houd ruimte vrij voor bekabeling, stekkers en ventilatie. Rack, overige apparaten en afgebeelde kabels zijn apart verkrijgbaar.

Montage en toepassing

Capaciteit en passend gebruik

De UniFi Switch 24 PoE heeft 52 Gbit/s switchcapaciteit en 26 Gbit/s non-blocking doorvoer. De fabrikant noemt een doorstuursnelheid van 39 Mpps. De switch ondersteunt maximaal 1.000 VLANs. Kies je uplink en PoE-verdeling op basis van het hele netwerk. De switch vervangt geen router, internetverbinding of opnameopslag voor camera’s.

Algemene kennismaking met UniFi

De bestaande Video-tab toont de algemene Ubiquiti-video Getting Started with Ubiquiti UniFi uit 2021. Dit is een introductie tot UniFi en geen modelspecifieke installatievideo. Gebruik de installatiehandleiding voor de aansluitingen en montage van deze switch.

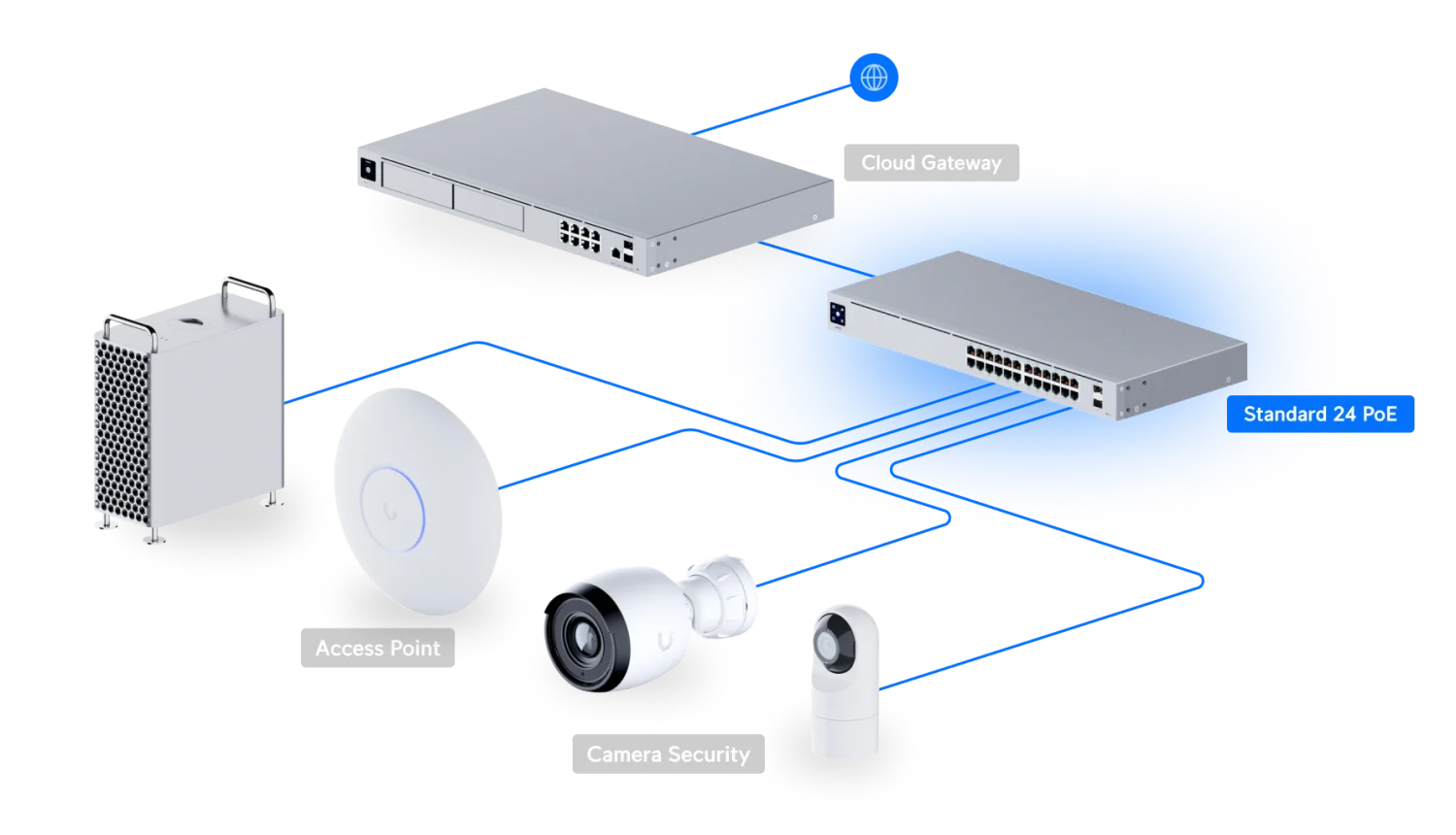

Voorbeeldopstelling

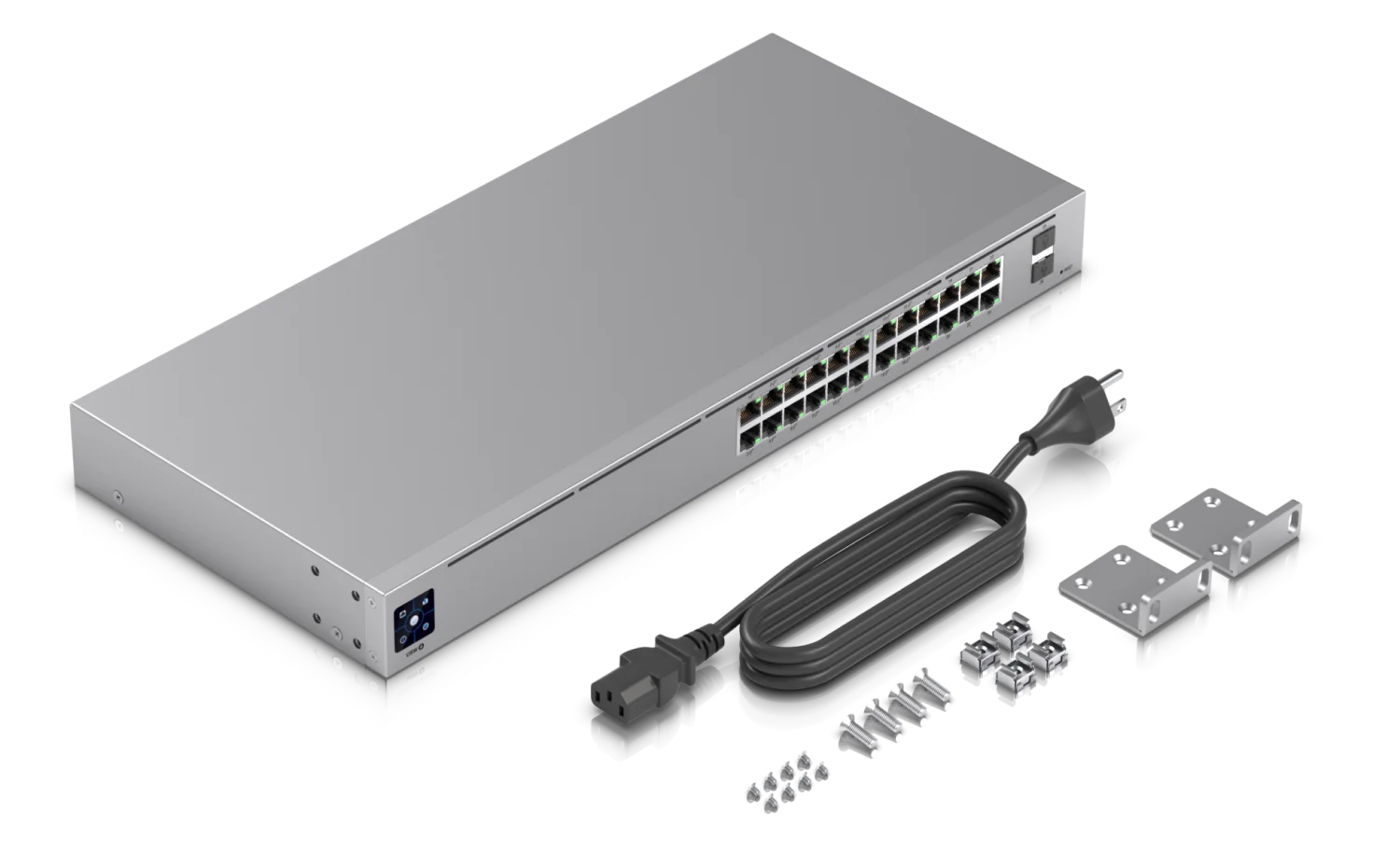

In de doos

• UniFi Switch 24 PoE
• Netkabel (regionale uitvoering)
• Rackbeugels en bevestigingsmateriaal
