Ubiquiti USW-Pro-HD-24-PoE | UniFi Switch Pro HD 24 PoE – 600W PoE++ en 10 GbE
€ 1.101,60
Ubiquiti USW-Pro-HD-24-PoE is een beheerde Layer 3-switch met 22× 2.5 GbE, 2× 10 GbE RJ45 en 4× 10G SFP+. Alle 24 Ethernetpoorten ondersteunen PoE++, met samen 600W PoE-budget. Etherlighting helpt je aansluitingen herkennen; beheer vereist UniFi Network 9.0.114 of nieuwer.
Ubiquiti · UniFi Network
Snelle verbindingen en voeding vanuit één switch
Ubiquiti USW-Pro-HD-24-PoE is de UniFi Switch Pro HD 24 PoE voor een centraal beheerd netwerk met 24 multigigabit Ethernetpoorten. Verbind geschikte access points, camera’s en werkstations en voed PoE-apparaten via dezelfde kabel. Vier 10G SFP+-poorten bieden ruimte voor uplinks naar andere netwerkapparatuur.
22× 2.5 GbE · 2× 10 GbE RJ45 · 600W PoE++
UniFi Switch Pro HD 24 PoE: multigigabit op elke Ethernetpoort
De UniFi Switch Pro HD 24 PoE biedt tweeëntwintig 2.5 GbE-poorten en twee 10 GbE RJ45-poorten. Sluit geschikte access points of werkstations aan op 2.5 GbE en gebruik de 10 GbE-poorten voor apparatuur die meer bandbreedte nodig heeft. De 10 GbE RJ45-poorten ondersteunen ook 5 GbE, 2.5 GbE, Gigabit en 100 Mbps. De verbindingssnelheid hangt af van beide apparaten en de bekabeling. Met vier 10G SFP+-poorten kun je daarnaast uplinks maken naar een geschikte gateway, server of andere switch. Kies daarvoor passende SFP+-modules of direct attach-kabels; de SFP+-poorten leveren geen PoE.
UniFi Switch Pro HD 24 PoE: 600W voor je PoE-apparaten
Alle 24 RJ45-poorten van de UniFi Switch Pro HD 24 PoE ondersteunen PoE++. Ubiquiti specificeert maximaal 64W per poort aan de switchzijde en een gezamenlijk PoE-budget van 600W. Dat totale budget is lager dan het vermogen van 24 poorten die ieder hun maximum leveren: tel daarom de maximale vermogens van je aangesloten apparaten op. Controleer ook de vereiste PoE-standaard per apparaat. Door kabelverliezen kan het beschikbare vermogen aan de apparaatkant lager zijn. De switch heeft een interne 660W-voeding en een AC-aansluiting voor 100–240V. Het opgegeven maximale verbruik bedraagt 60W zonder PoE-uitvoer en 660W inclusief PoE-uitvoer.
Etherlighting en centraal beheer met UniFi Network

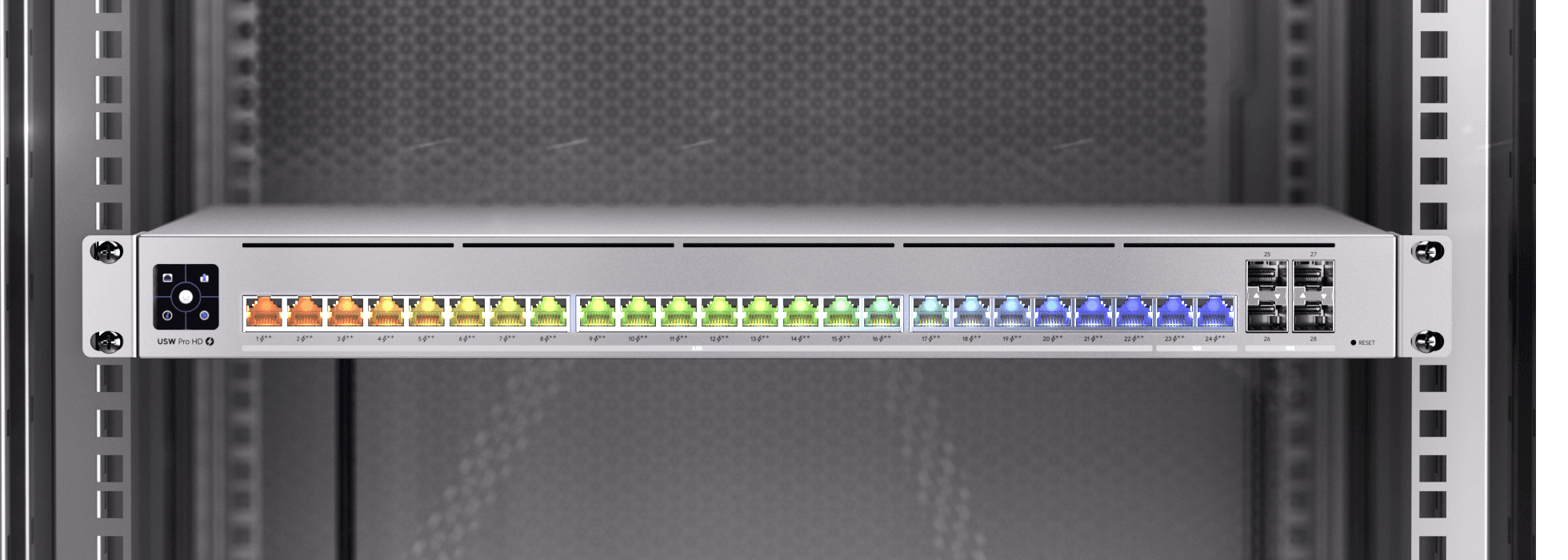

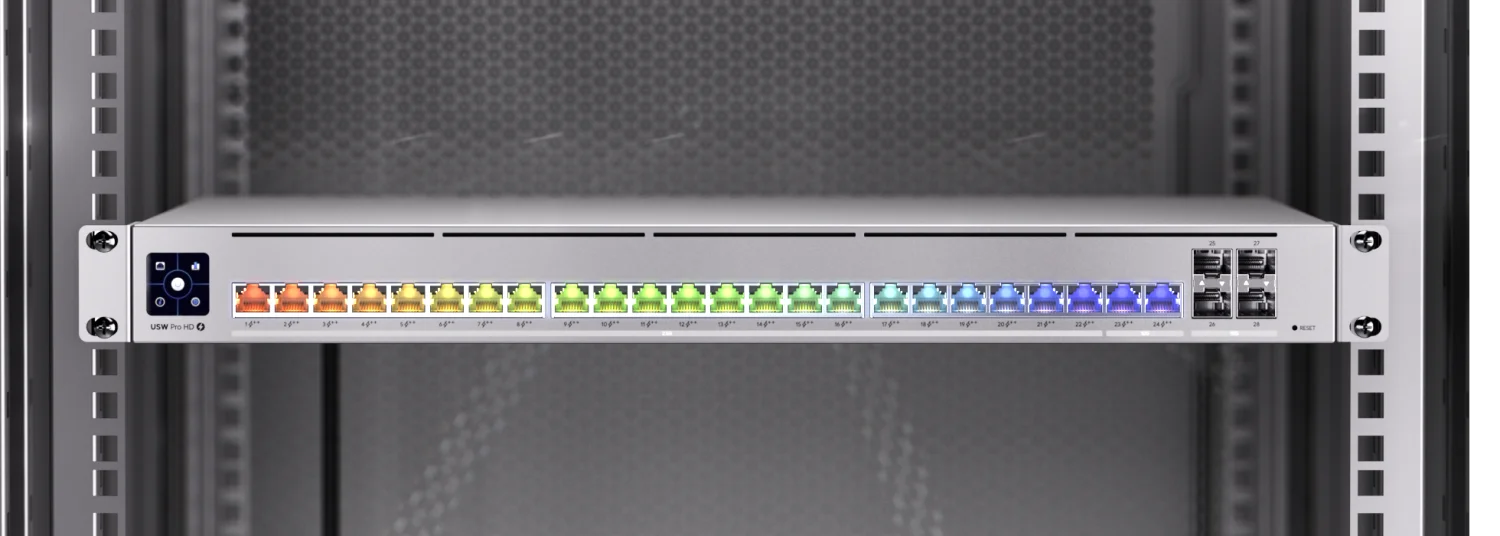

Etherlighting maakt poortlocatie, verbindingssnelheid en het native VLAN of netwerk zichtbaar met verlichting. Dat helpt bij het herkennen van aansluitingen en het aanpassen van bekabeling. Volgens Ubiquiti geven UniFi Etherlighting Patch Cables de optimale helderheid. Je beheert de UniFi Switch Pro HD 24 PoE via UniFi Network 9.0.114 of nieuwer. Gebruik een geschikte UniFi-console of andere ondersteunde UniFi Network-installatie voor adoptie, configuratie en inzicht in verbindingen. De switch heeft ook een 1,3-inch touchscreen. Beheer en netwerkindeling moeten aansluiten op jouw gateway, aangesloten apparaten en gekozen VLAN’s.
Layer 3-functies en vier 10G SFP+-aansluitingen
De UniFi Switch Pro HD 24 PoE ondersteunt inter-VLAN-routing, statische routes, een DHCP-server voor lokale netwerken en DHCP-relay. Daarmee kun je lokale netwerksegmenten verbinden en de adresuitgifte op je opstelling afstemmen. LACP-poortaggregatie, VLAN’s, QoS en IGMP-snooping behoren eveneens tot de ondersteunde functies. De switchingcapaciteit bedraagt 230 Gbps, met 115 Gbps non-blocking doorvoer en een doorstuursnelheid van 171 Mpps. De vier SFP+-poorten ondersteunen 10G en 1G. Stem je uplinks en eventuele aggregatie af op de capaciteit en ondersteuning van de apparatuur aan de andere kant.

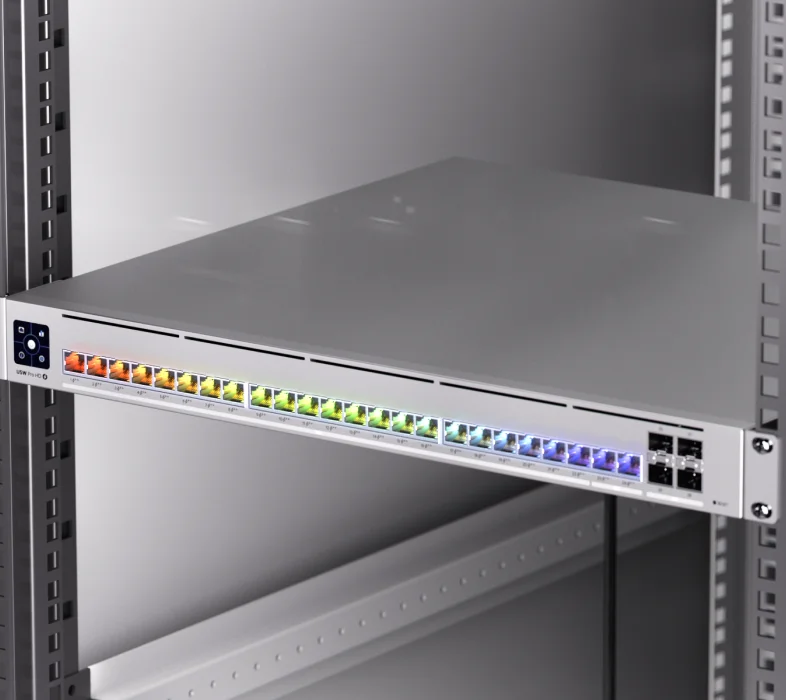

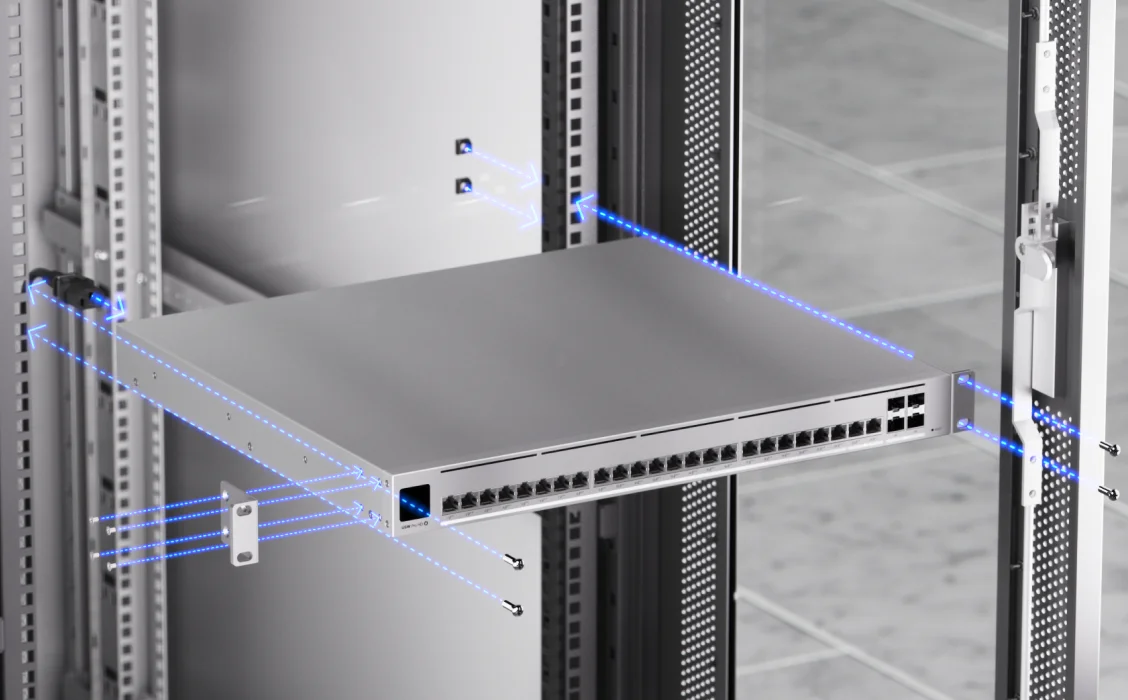

UniFi Switch Pro HD 24 PoE monteren in een passend rack
De UniFi Switch Pro HD 24 PoE is een 1U-switch voor rackmontage. De behuizing meet 442 × 400 × 44 mm en Ubiquiti specificeert een ondersteunde rackdiepte van 600–1200 mm. Controleer de beschikbare ruimte vóór aanschaf en houd ruimte voor kabels en ventilatie. Het gewicht met montagebeugels is 6,3 kg. Gebruik de switch binnen het bedrijfstemperatuurbereik van −5 tot 40 °C. Via de USP RPS DC-ingang is voeding als back-up mogelijk met een afzonderlijk UniFi RPS-systeem. Raadpleeg de officiële installatiehandleiding voor de montage. Vergelijk je andere uitvoeringen? Bekijk ook de UniFi Switch Pro Max 24 PoE met een andere poortverdeling en PoE-budget.

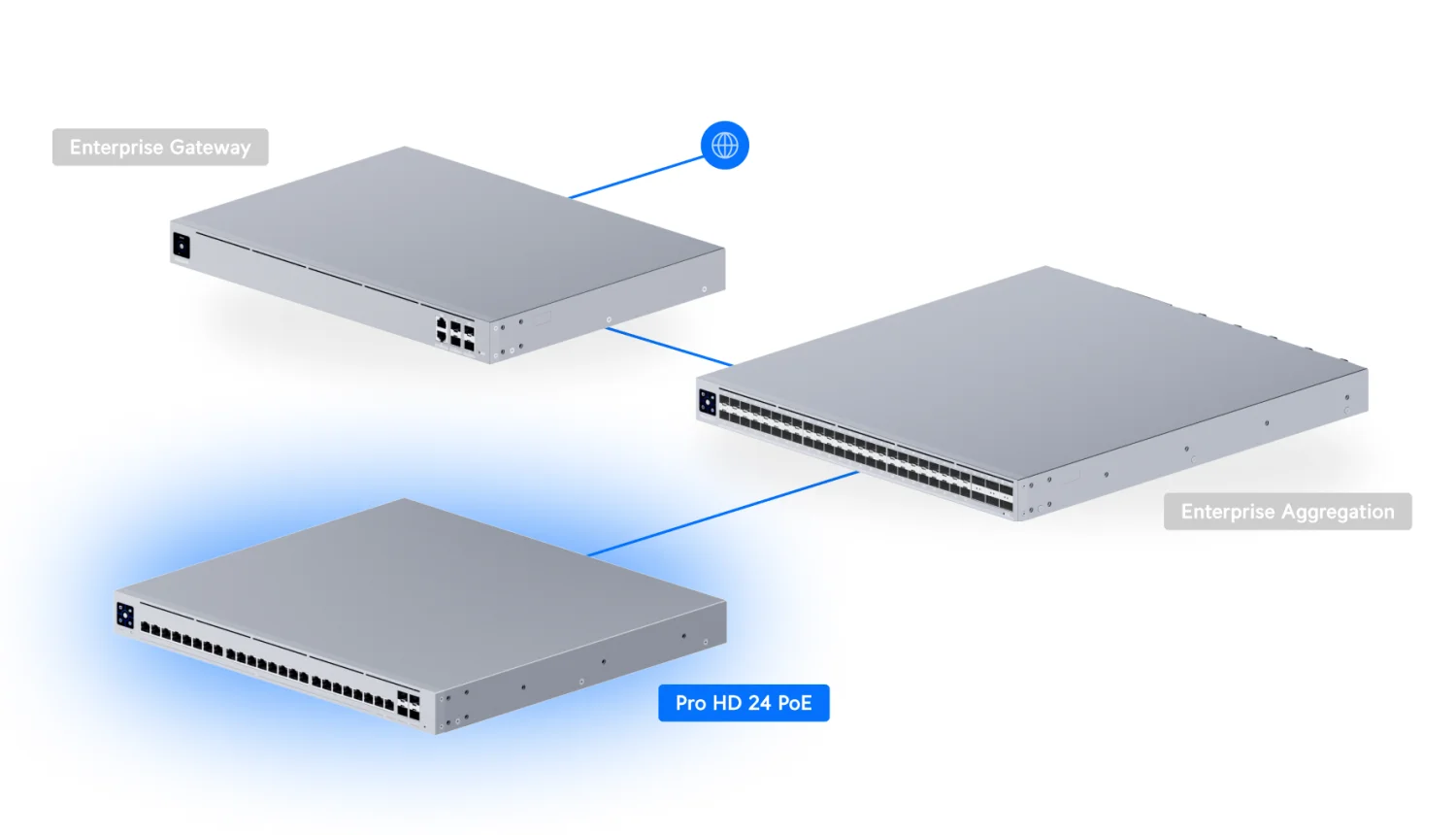

Voorbeeldopstelling
De voorbeeldopstelling toont de UniFi Switch Pro HD 24 PoE verbonden met een gateway en een aggregatieswitch. De andere apparaten op de afbeelding zijn apart verkrijgbaar.

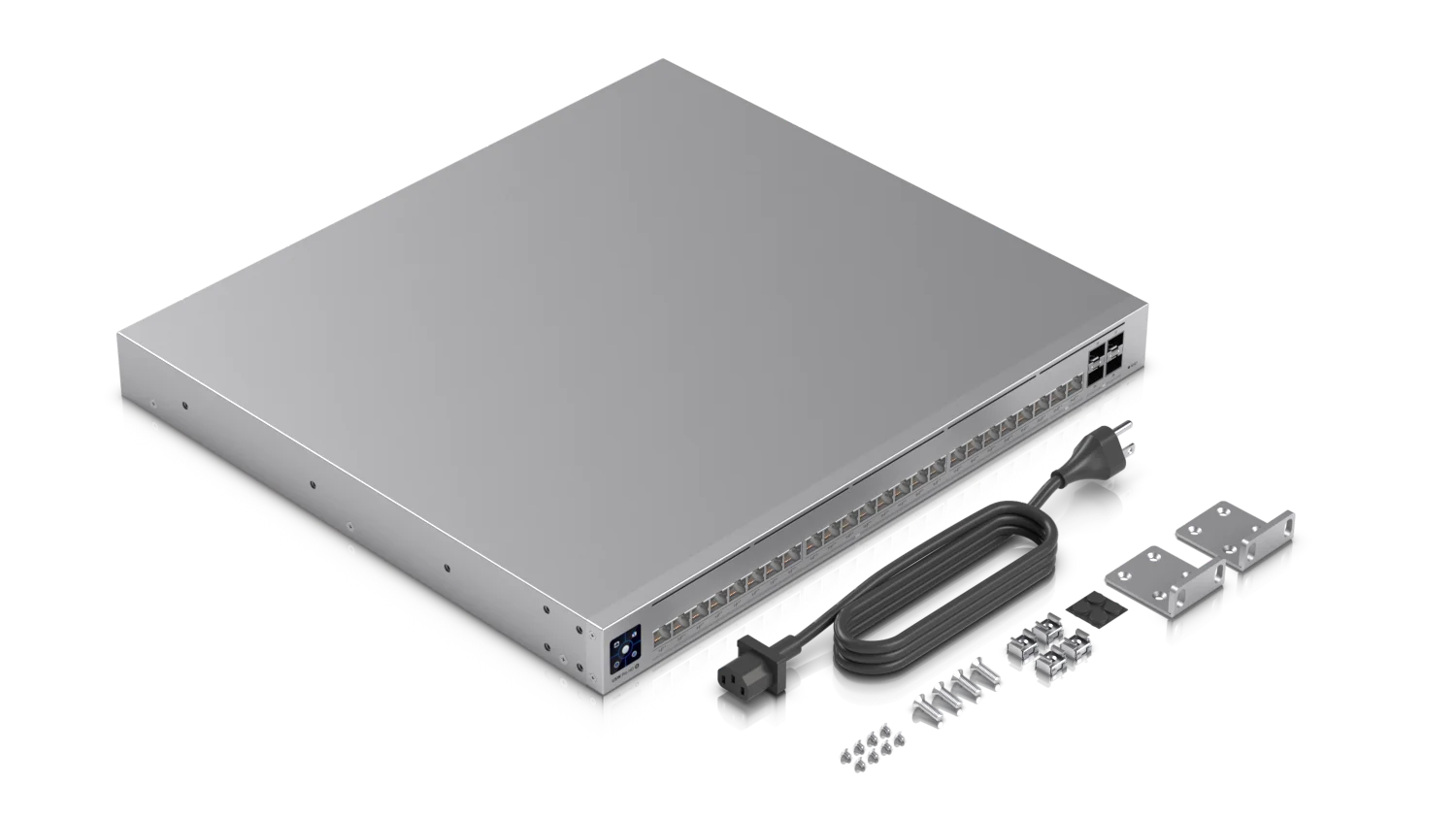

In de doos
- UniFi Switch Pro HD 24 PoE (USW-Pro-HD-24-PoE)
- Netsnoer
- Rackmontagebeugels en bevestigingsmateriaal
Handleiding en documentatie
Installatiehandleiding Pro HD 24 PoE · Technische specificaties bij Ubiquiti
Technische specificaties
| Afmetingen | 442 x 400 x 44 mm |
|---|---|
| Poorten 2,5GbE RJ45 | 22 (All PoE++) (2,5G/1G/100M/10M) |
| Poorten 10GbE RJ45 | 2 (All PoE++) (10G/5G/2,5G/1G/100M) |
| Poorten 10G SFP+ | 4 (10G/1G) |
| Max. PoE Output | Up to PoE++ |
| Totaal PoE-budget | 600W |
| Redundantie | DC Power Backup (With UniFi RPS) |
| Layer 3 | Ja |
| Vorm | Rack mount (1U) |
| Etherlighting™ | Ja |
| Switchcapaciteit | 230 Gbps |
| Non-blocking doorvoer | 115 Gbps |
| Doorstuursnelheid | 171 Mpps |
| VLAN’s | 1,000 |
| MAC-adrestabel | 32,000 |
| Statische IPv4-routes | 256 |
| Packetbuffer | 2 MB |
| ACL’s IPv4 | 128 |
| ACL’s MAC | 128 |
| Layer 3-functies | DHCP Server (Local Networks), DHCP Relay, Inter-VLAN Routing (Local Networks), Static Routing (Local Networks) |
| Layer 2-functies | LACP Port Aggregation, STP & RSTP, QoS (DSCP), Pro AV Profiles (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Advanced IGMP Configuration (Querier, Fast Leave, Router Port), IGMP Snooping, 802.1X Control, MAC-Based ACLs & Device Isolation, DHCP Snooping & Guarding, Egress Rate Limit, Flow Control, Storm Control, Multicast & Broadcast Rate Limiting, MAC Address Blocking, IP-Based ACLs & Network Isolation, MAC-Based Port Restriction, Port Isolation, Port Mirroring, Jumbo Frames, LLDP-MED, Voice VLAN, Loop Protection, Virtual Network Override |
| Hardware | Etherlighting™ Ethernet, Etherlighting™ SFP+, NDAA-conform |
| PoE Ports PoE++ | 24 |
| Max. PoE Wattage per Port by PSE PoE | 15,4W |
| Max. PoE Wattage per Port by PSE PoE+ | 30W |
| Max. PoE Wattage per Port by PSE PoE++ | 64W |
| Maximaal verbruik | 60W (Excluding PoE Output) 660W (Including PoE Output) |
| Voeding | (1) Universal input, 100–240V AC, 50/60 Hz (1) USP RPS DC input |
| Voedingsingang | AC input |
| Voedingseenheid | AC/DC, internal, 660W |
| Spanningsbereik | 100–240V AC |
| Beheer | Ethernet AR |
| Gewicht | zonder rackbeugels: 6,2 kg met rackbeugels: 6,3 kg |
| Behuizing | SGCC steel |
| Montagemateriaal | SGCC steel |
| Rackdiepte | 600 – 1,200 mm |
| Scherm | 1,3″ touchscreen |
| Bedrijfstemperatuur | -5 tot 40 °C |
| Luchtvochtigheid | 10 tot 90% niet-condenserend |
| Certificeringen | CE, FCC, IC, Anatel: 03853-25-08356 |
| UniFi Network | 9.0.114 of nieuwer |
Technische afbeeldingen
Video
Bekijk de officiële Ubiquiti-video over Etherlighting, een functie van de UniFi Switch Pro HD 24 PoE.
Veelgestelde vragen
Alle 24 Ethernetpoorten ondersteunen PoE++. De UniFi Switch Pro HD 24 PoE heeft samen 600W PoE-budget. Controleer de maximale vermogens en PoE-vereisten van je apparaten; het gezamenlijke budget bepaalt welke combinatie mogelijk is.
De switch heeft twee 10 GbE RJ45-poorten met PoE++ en vier 10G SFP+-poorten zonder PoE. De andere tweeëntwintig RJ45-poorten ondersteunen maximaal 2.5 GbE. De aangesloten apparatuur en bekabeling bepalen de werkelijke snelheid.
Voor beheer van de UniFi Switch Pro HD 24 PoE heb je UniFi Network 9.0.114 of nieuwer nodig. Dat kan op een geschikte UniFi-console of een andere ondersteunde UniFi Network-installatie.
Controleer de rackdiepte: de behuizing is 400 mm diep en de opgegeven ondersteunde rackdiepte is 600–1200 mm. Houd ook ruimte vrij voor aansluitingen, bekabeling en ventilatie.
Ja, de UniFi Switch Pro HD 24 PoE heeft een USP RPS DC-ingang voor back-upvoeding met een afzonderlijk UniFi RPS-systeem. De switch heeft daarnaast een interne netvoeding.
Nee, de gateway, aggregatieswitch en andere afgebeelde netwerkapparaten zijn apart verkrijgbaar. Bekijk de lijst bij In de doos voor de meegeleverde onderdelen.
Advies over jouw multigigabit PoE-netwerk?
SWW helpt je met de keuze voor de UniFi Switch Pro HD 24 PoE, het PoE-budget, passende uplinks en de rackmontage. Vertel ons via het contactformulier wat je wilt aansluiten.
