Ubiquiti USW-Pro-HD-24 | UniFi Switch Pro HD 24 – 2.5GbE en 10GbE
€ 685,50
De Ubiquiti USW-Pro-HD-24 | UniFi Switch Pro HD 24 is een Layer 3-switch met 22× 2.5GbE RJ45, 2× 10GbE RJ45 en 4× 10G SFP+, geschikt voor 1U-rackmontage. Deze uitvoering levert geen PoE en vereist UniFi Network 9.0.114 of nieuwer. SFP+-modules, DAC-kabels en UniFi RPS zijn apart verkrijgbaar.
Ubiquiti · UniFi Switching
Multigigabit voor werkplekken en snelle uplinks
De Ubiquiti USW-Pro-HD-24, oftewel UniFi Switch Pro HD 24, combineert 22 koperpoorten van 2.5GbE met twee 10GbE-poorten en vier 10G SFP+-aansluitingen. Layer 3-functies en Etherlighting ondersteunen een overzichtelijke netwerkinstallatie. Deze uitvoering levert geen PoE.
22× 2.5GbE · 2× 10GbE · 4× 10G SFP+
UniFi Switch Pro HD 24 voor multigigabit
Deze switch past bij een netwerk met veel 2.5GbE-apparaten en enkele snellere verbindingen. Je hebt 22 RJ45-poorten van 2.5GbE voor werkplekken of andere passende netwerkapparaten. De twee 10GbE RJ45-poorten bieden ruimte voor bijvoorbeeld een server of NAS met een geschikte aansluiting. Alle koperpoorten ondersteunen ook lagere snelheden. De vier SFP+-poorten werken op 10G of 1G en kunnen dienen voor verbindingen naar andere switches.
UniFi Switch Pro HD 24: poorten en capaciteit
De UniFi Switch Pro HD 24 heeft een switchingcapaciteit van 230 Gbps, een totale non-blocking throughput van 115 Gbps en een forwarding rate van 171,12 Mpps. Hij ondersteunt 1.000 VLAN’s en een MAC-adrestabel met 32.000 adressen. Voor de SFP+-verbindingen kies je geschikte transceivers en glasvezelkabels of DAC-kabels. De twee 10GbE-koperpoorten ondersteunen ook 5G, 2.5G, 1G en 100M. Stem de bekabeling en adapters af op de gewenste snelheid en afstand.
UniFi Switch Pro HD 24: Layer 3 en beheer
De UniFi Switch Pro HD 24 ondersteunt statische routing en inter-VLAN-routing voor lokale netwerken, plus een DHCP-server en DHCP Relay. Er is ruimte voor 256 IPv4-statische routes. Voor beheer gebruik je UniFi Network 9.0.114 of nieuwer. Je kunt LACP, STP/RSTP, IGMP Snooping, QoS en toegangsregels inzetten bij het inrichten van jouw netwerk. Het 1,3-inch touchscreen geeft statusinformatie op de switch zelf. Maak vóór de installatie een plan voor poorttoewijzing, VLAN’s en de verbinding naar je gateway.
Etherlighting en audiovisuele toepassingen
Etherlighting op de UniFi Switch Pro HD 24 maakt poortlocatie, snelheid/link en het native VLAN of netwerk herkenbaar met verlichting. Ubiquiti adviseert Etherlighting Patch Cables voor optimale helderheid bij de koperpoorten. De switch ondersteunt daarnaast Pro AV-profielen voor onder meer Dante, Q-SYS, NDI, SDVoE en AES67. Multicast-functies zoals IGMP Querier en Fast Leave zijn beschikbaar. Kies de instellingen die passen bij jouw apparatuur; een profiel vervangt de controle van de complete netwerktopologie niet.
UniFi Switch Pro HD 24: voeding zonder PoE

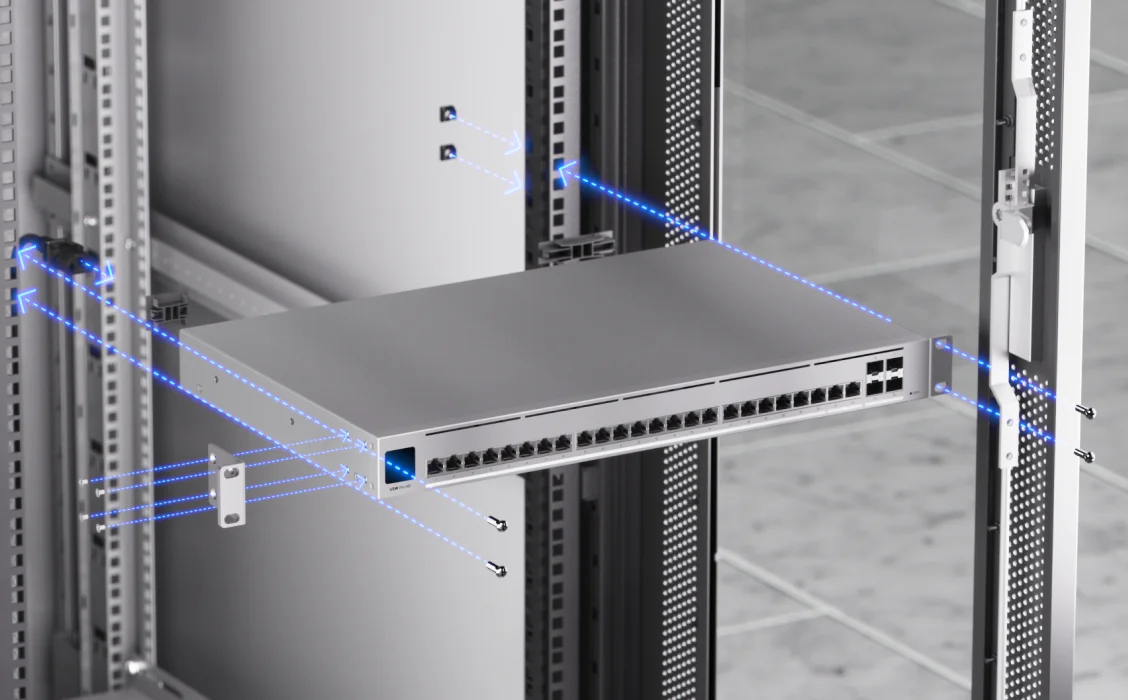

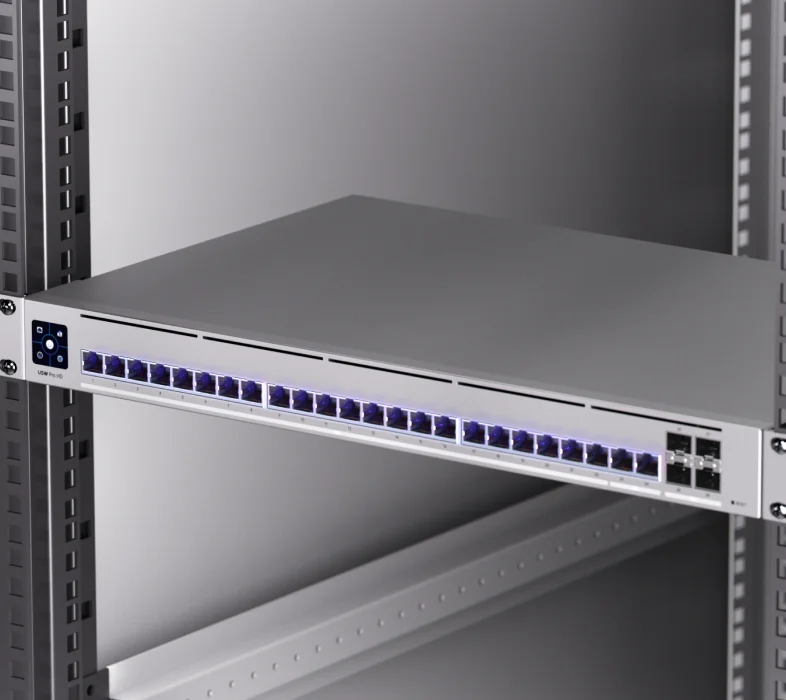

De UniFi Switch Pro HD 24 levert geen voeding via de netwerkpoorten. Een PoE-access point of camera heeft dus een aparte injector of een andere PoE-switch nodig. De switch zelf gebruikt een interne 60W-voeding op 100–240 V AC en heeft een maximaal verbruik van 60 W. DC-back-up vereist een apart verkrijgbare UniFi RPS. De behuizing is 442 × 285 × 44 mm, neemt 1U in en weegt met beugels 4,3 kg. De opgegeven ondersteunde rackdiepte is 400 tot 1.200 mm. Bekijk de officiële installatiehandleiding of stel je aansluitvraag via het SWW-contactformulier.
Voorbeeldopstelling
De voorbeeldopstelling toont de switch met een server, gateway en aangesloten netwerkswitches. De andere apparaten op de afbeelding zijn apart verkrijgbaar.

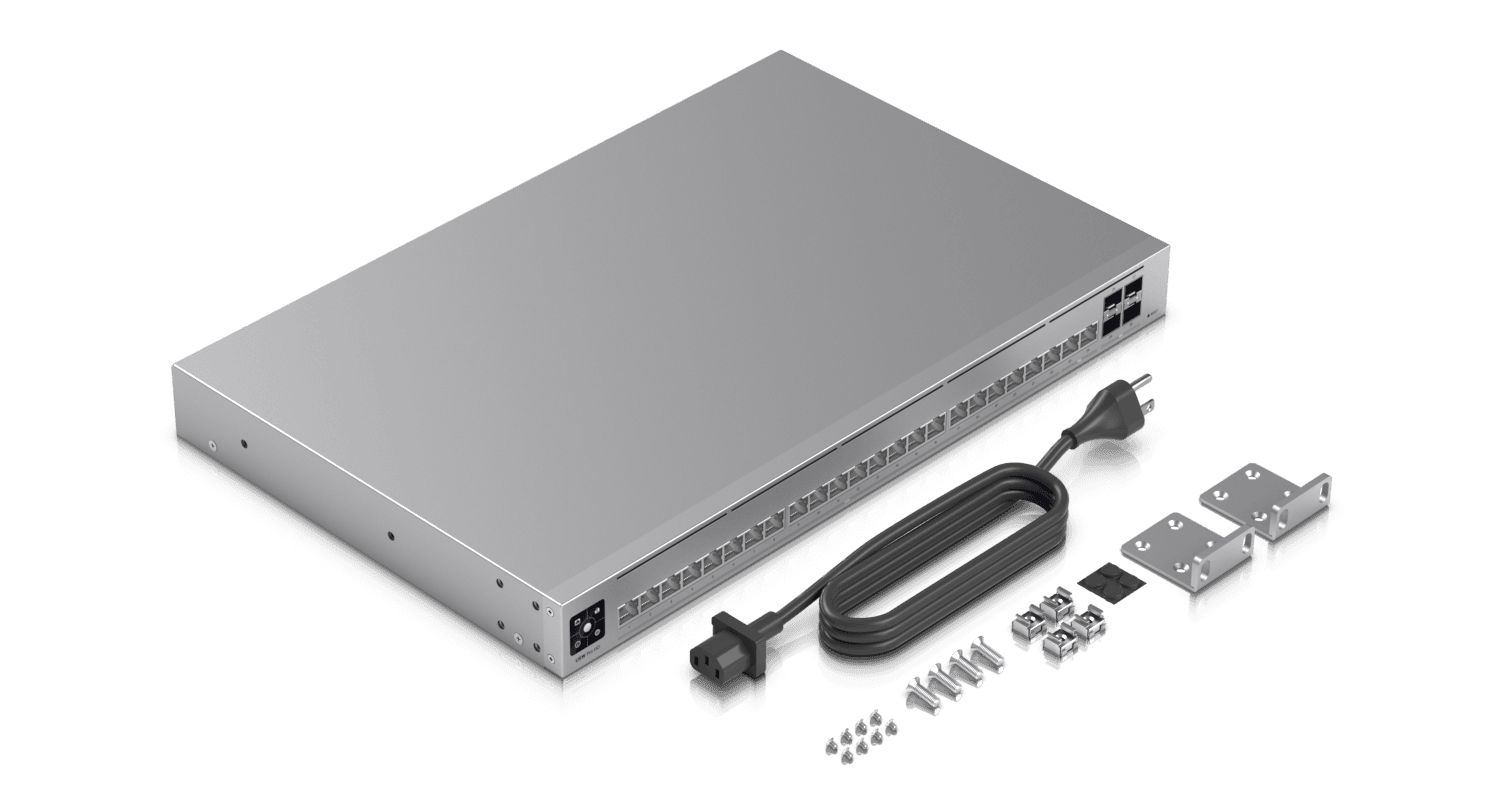

In de doos
- Switch Pro HD 24
- Netsnoer
- Rackmontagebeugels en bevestigingsmateriaal
Handleiding en documentatie
Installatiehandleiding Pro HD 24 · Technische specificaties bij Ubiquiti
Technische specificaties
| Afmetingen | 442 x 285 x 44 mm |
|---|---|
| Poorten 2,5GbE RJ45 | 22 (2,5G/1G/100M/10M) |
| Poorten 10GbE RJ45 | 2 (10G/5G/2,5G/1G/100M) |
| Poorten 10G SFP+ | 4 (10G/1G) |
| Redundantie | DC Power Backup (With UniFi RPS) |
| Layer 3 | Ja |
| Vorm | Rack mount (1U) |
| Etherlighting™ | Ja |
| Switchcapaciteit | 230 Gbps |
| Non-blocking doorvoer | 115 Gbps |
| Doorstuursnelheid | 171,12 Mpps |
| VLAN’s | 1,000 |
| MAC-adrestabel | 32,000 |
| Statische IPv4-routes | 256 |
| Packetbuffer | 2 MB |
| ACL’s IPv4 | 128 |
| ACL’s MAC | 128 |
| Layer 3-functies | DHCP Server (Local Networks), DHCP Relay, Inter-VLAN Routing (Local Networks), Static Routing (Local Networks) |
| Layer 2-functies | LACP Port Aggregation, STP & RSTP, QoS (DSCP), Pro AV Profiles (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Advanced IGMP Configuration (Querier, Fast Leave, Router Port), IGMP Snooping, 802.1X Control, MAC-Based ACLs & Device Isolation, DHCP Snooping & Guarding, Egress Rate Limit, Flow Control, Storm Control, Multicast & Broadcast Rate Limiting, MAC Address Blocking, IP-Based ACLs & Network Isolation, MAC-Based Port Restriction, Port Isolation, Port Mirroring, Jumbo Frames, LLDP-MED, Voice VLAN, Loop Protection, Virtual Network Override |
| Hardware | Etherlighting™ Ethernet, Etherlighting™ SFP+, NDAA-conform |
| Maximaal verbruik | 60W |
| Voeding | (1) Universal input, 100–240V AC, 50/60 Hz (1) USP RPS DC input |
| Voedingsingang | AC input |
| Voedingseenheid | AC/DC, internal, 60W |
| Spanningsbereik | 100–240V AC |
| Beheer | Ethernet AR |
| Warmteafgifte | 205 BTU/hr |
| Gewicht | zonder rackbeugels: 4,2 kg met rackbeugels: 4,3 kg |
| Behuizing | SGCC steel |
| Montagemateriaal | SGCC steel |
| Rackdiepte | 400~1200 mm |
| Scherm | 1,3″ touchscreen |
| Bedrijfstemperatuur | -5 tot 40 °C |
| Luchtvochtigheid | 10 tot 90% niet-condenserend |
| Certificeringen | CE, FCC, IC, Anatel: 03853-25-08356 |
| UniFi Network | 9.0.114 of nieuwer |
Technische afbeeldingen
Veelgestelde vragen
Nee. Deze uitvoering levert alleen een dataverbinding via de Ethernetpoorten. Gebruik voor PoE-apparatuur een passende injector of PoE-switch.
Er zijn twee 10GbE RJ45-poorten en vier 10G SFP+-poorten. Daarnaast zijn er 22 RJ45-poorten van 2.5GbE.
Voor de USW-Pro-HD-24 specificeert Ubiquiti UniFi Network 9.0.114 of nieuwer. Controleer de versie op jouw console of Network-server vóór adoptie.
Ja. De switch neemt 1U in, is 285 mm diep en heeft een opgegeven ondersteunde rackdiepte van 400 tot 1.200 mm. Controleer ook ruimte voor kabels en ventilatie.
Nee. Kies transceivers en glasvezelkabels of DAC-kabels afzonderlijk voor de verbinding die je wilt maken.
Ja, via de RPS DC-ingang met een apart verkrijgbare UniFi RPS. De interne AC-voeding verzorgt de normale voeding van de switch.
Advies over jouw multigigabit-netwerk?
SWW helpt je bepalen hoe de UniFi Switch Pro HD 24 past bij jouw werkplekken, NAS en uplinks. Geef je gewenste aansluitingen door via het contactformulier.
