Ubiquiti USW-Pro-Max-24-PoE | UniFi Switch Pro Max 24 PoE – 400W PoE++ en 2.5 GbE
€ 869,00
2 op voorraad

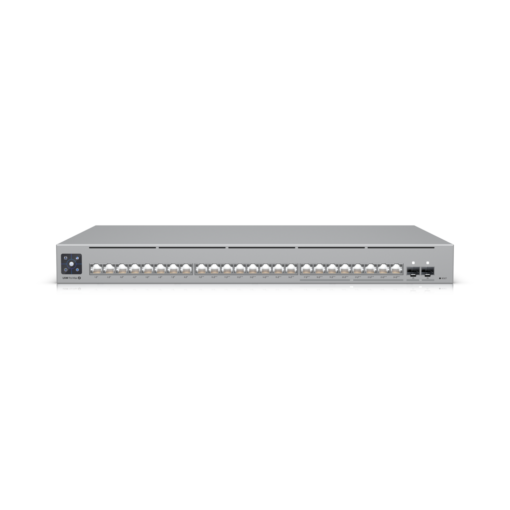

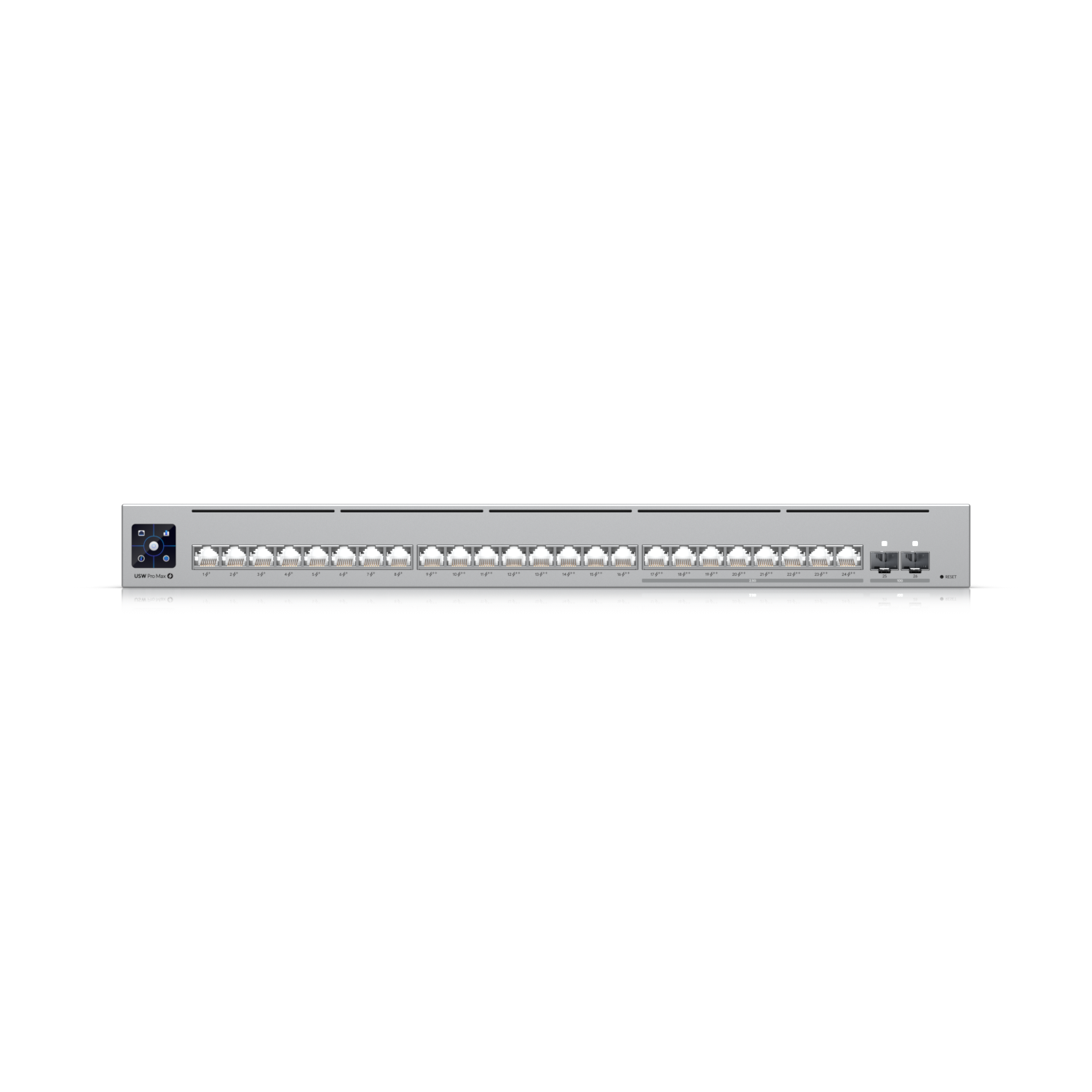

Ubiquiti USW-Pro-Max-24-PoE is een beheerde Layer 3-switch met 16× GbE, 8× 2.5 GbE, 2× 10G SFP+ en Etherlighting. De 24 Ethernetpoorten bieden PoE+ of PoE++, met samen 400W PoE-budget. Beheer via UniFi Network 8.0.24 of nieuwer; de switch heeft een interne netvoeding.
Ubiquiti · UniFi Network
Data en voeding voor jouw hele netwerk
Ubiquiti USW-Pro-Max-24-PoE is de UniFi Switch Pro Max 24 PoE voor een centraal beheerd netwerk met 24 Ethernetpoorten. Sluit access points, camera’s en andere geschikte PoE-apparaten aan met één kabel voor data en voeding. Etherlighting helpt je poorten en netwerken herkennen.
8× 2.5 GbE · 2× 10G SFP+ · 400W PoE++
UniFi Switch Pro Max 24 PoE: snelheid waar je die nodig hebt
De UniFi Switch Pro Max 24 PoE combineert acht 2.5 GbE-poorten met zestien Gigabitpoorten. Gebruik de snellere aansluitingen voor geschikte werkstations, servers of access points en de overige poorten voor apparaten met een Gigabitverbinding. De twee 10G SFP+-poorten verbinden de switch met een geschikte gateway, server of andere switch. De uiteindelijke verbindingssnelheid hangt ook af van de aangesloten apparatuur, bekabeling en gekozen uplink.
UniFi Switch Pro Max 24 PoE: 400W voor je apparaten
Alle acht 2.5 GbE-poorten leveren PoE++. Van de zestien Gigabitpoorten leveren er acht PoE+ en acht PoE++. Daarmee zijn er zestien PoE++-poorten en acht PoE+-poorten beschikbaar. Ubiquiti specificeert maximaal 60W per PoE++-poort en 32W per PoE+-poort aan de switchzijde. Het totale PoE-budget is 400W; het werkelijk beschikbare vermogen bij het apparaat hangt ook af van de kabelverliezen. Controleer per apparaat de vereiste PoE-standaard en tel de maximale vermogens op voordat je de poortverdeling kiest.

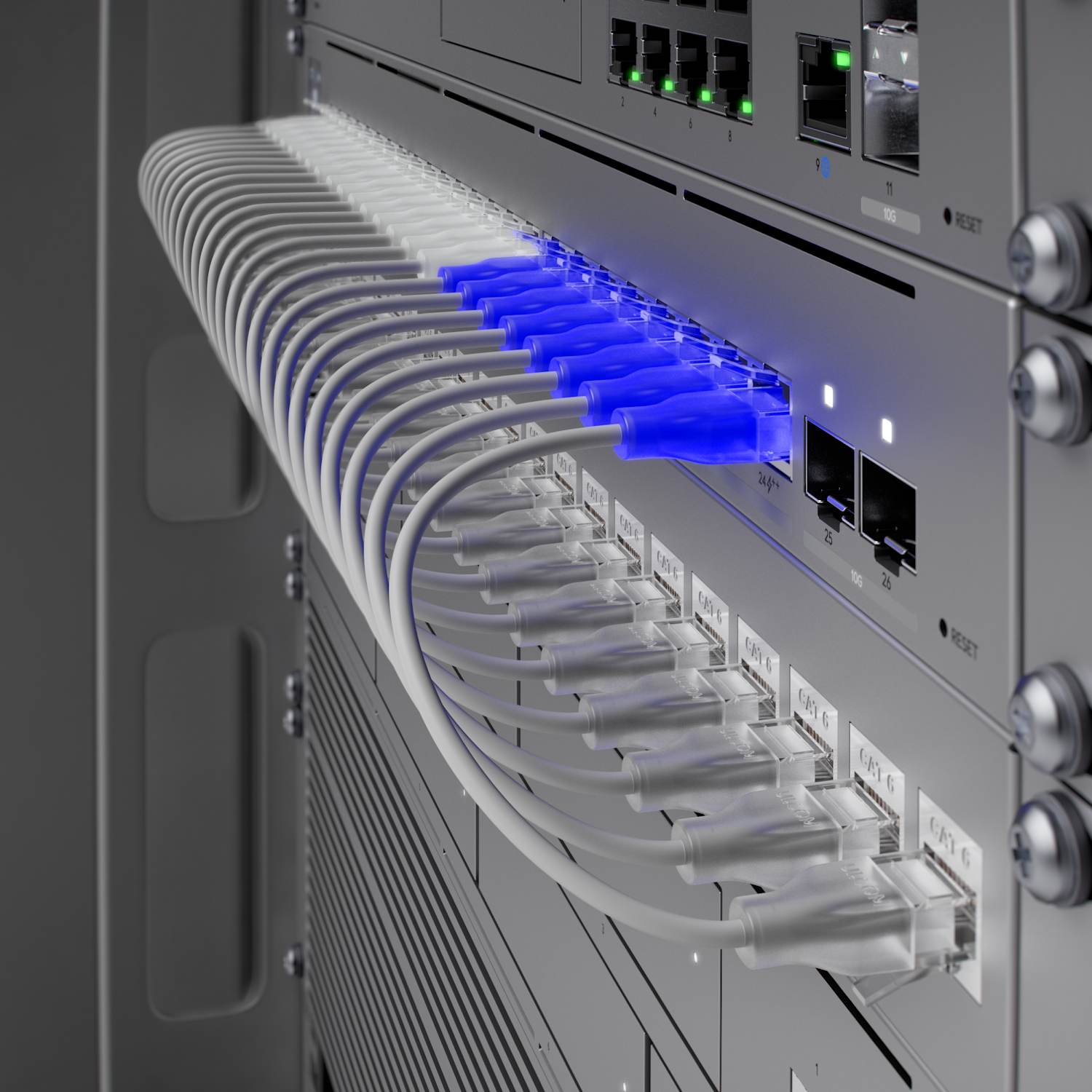

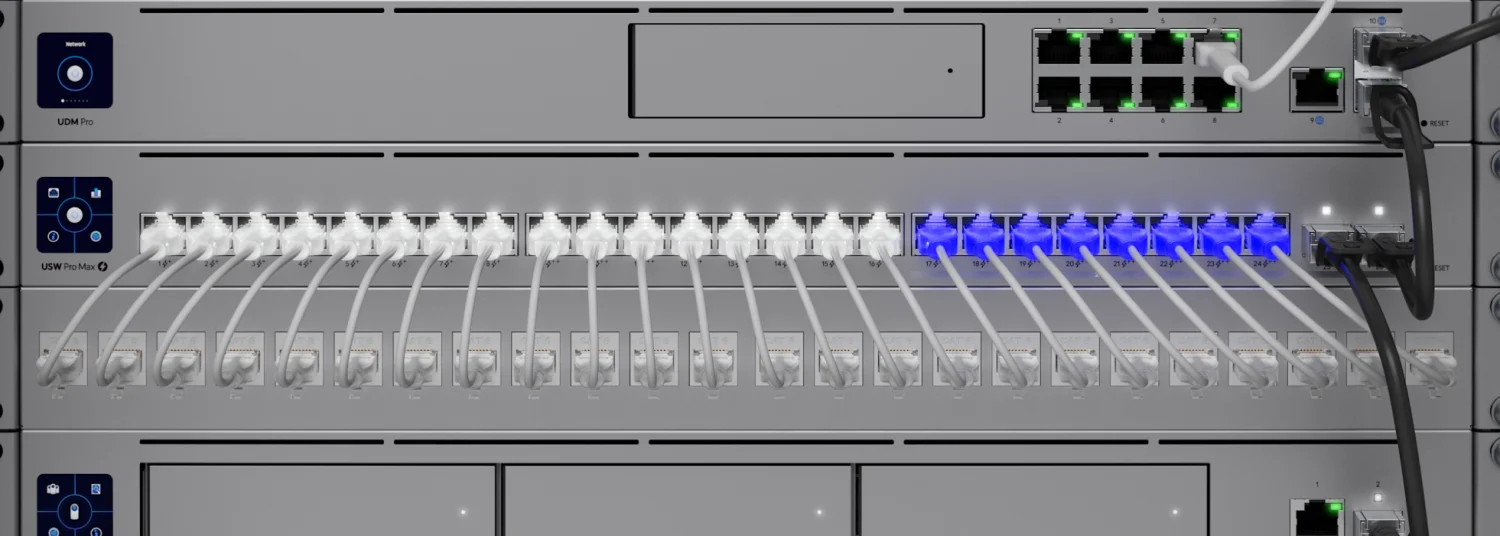

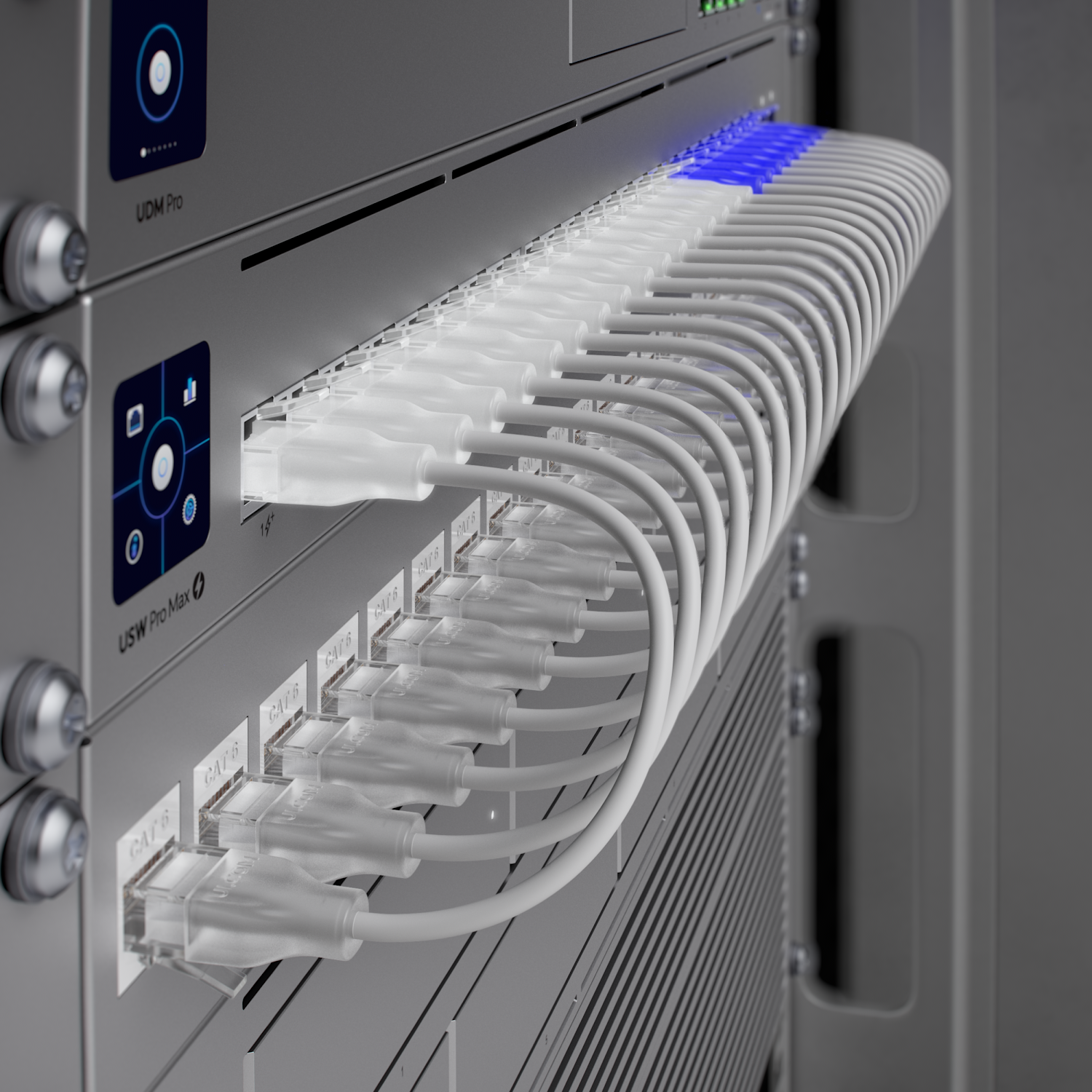

Etherlighting en centraal beheer
Etherlighting maakt poortlocatie, verbindingssnelheid en het native VLAN of netwerk zichtbaar met verlichting. Zo herken je aansluitingen eenvoudiger bij het aansluiten of wijzigen van bekabeling. UniFi Etherlighting Patch Cables geven volgens Ubiquiti de optimale helderheid. Je beheert de UniFi Switch Pro Max 24 PoE via UniFi Network 8.0.24 of nieuwer. Gebruik een geschikte UniFi-console of een andere ondersteunde UniFi Network-installatie voor adoptie, instellingen en inzicht in de verbindingen.
Layer 3-switching en een duidelijke netwerkindeling
De UniFi Switch Pro Max 24 PoE ondersteunt onder meer inter-VLAN-routing, statische routes, een DHCP-server voor lokale netwerken en DHCP-relay. Je kunt daarmee lokale netwerksegmenten verbinden en de adresuitgifte op jouw opstelling afstemmen. De switch biedt een switchingcapaciteit van 112 Gbps en een non-blocking doorvoer van 56 Gbps. VLAN’s, LACP en verkeersfuncties stel je centraal in; kies de configuratie die past bij jouw gateway en netwerkontwerp.

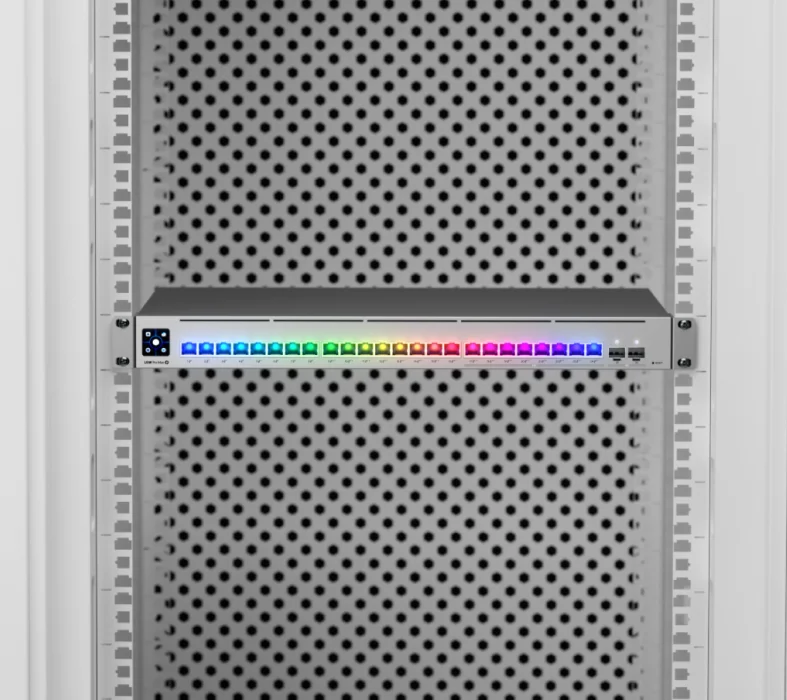

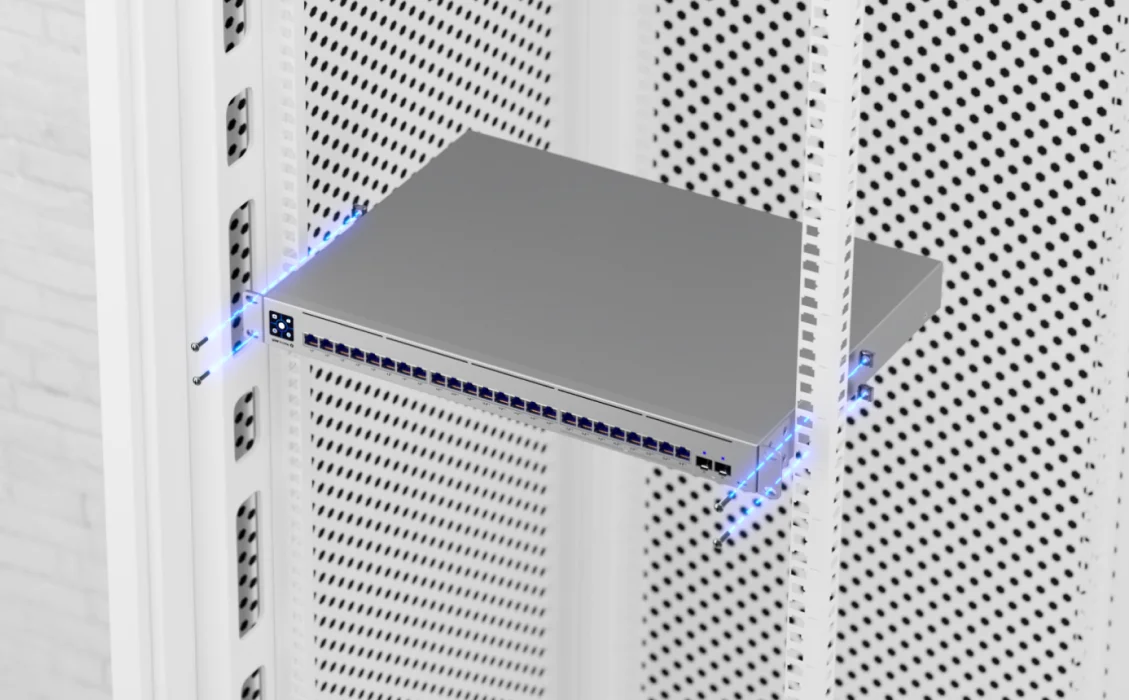

Montage in het rack en de juiste uitvoering kiezen

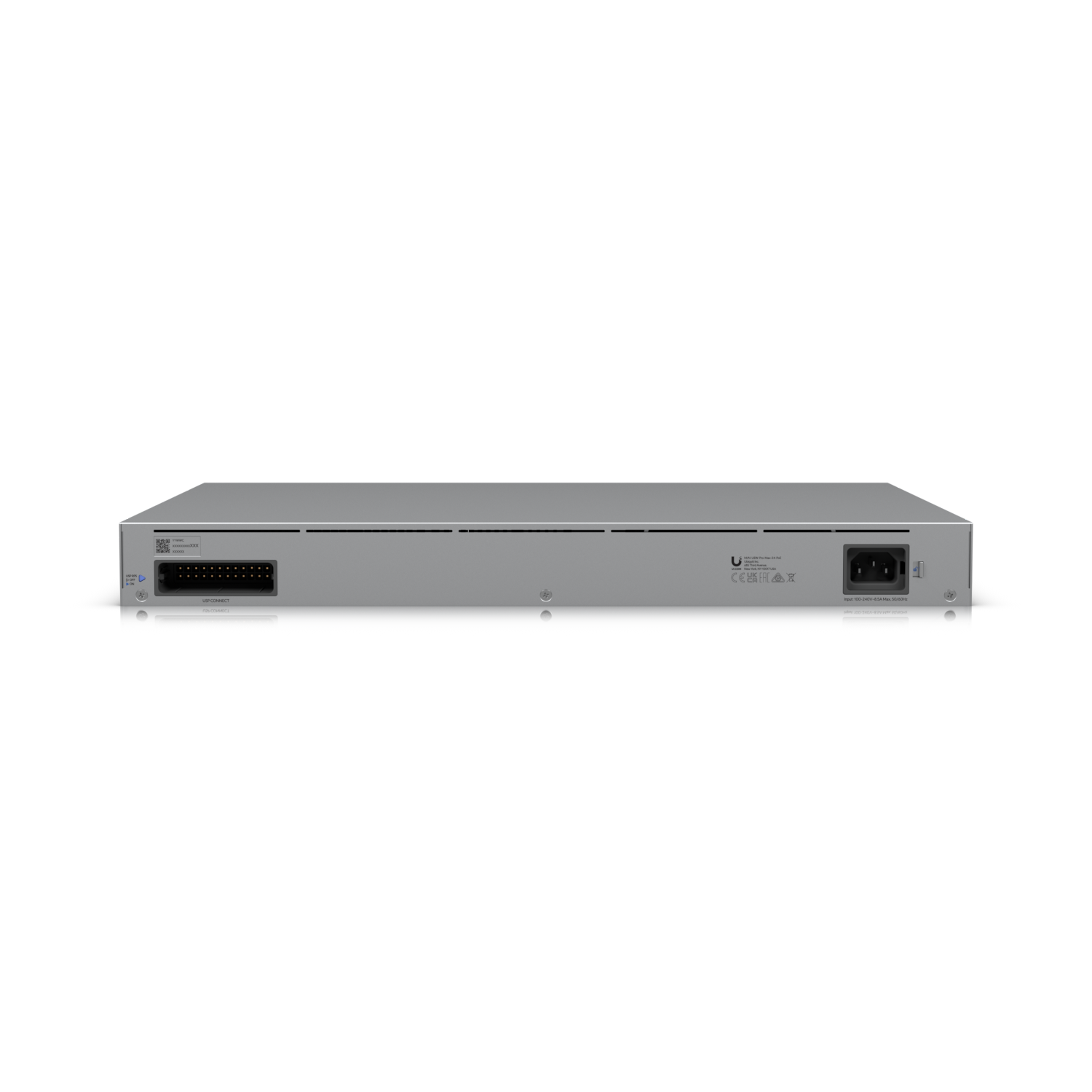

Monteer de UniFi Switch Pro Max 24 PoE in een 19-inch rack op één rackunit. De behuizing meet 442 × 325 × 44 mm en de opgegeven ondersteunde rackdiepte is 400–1200 mm. Houd ruimte vrij voor bekabeling en ventilatie en gebruik de switch binnen het bedrijfstemperatuurbereik van −5 tot 40 °C. De USP RPS-aansluiting ondersteunt DC-back-up met een afzonderlijk UniFi RPS-systeem. Gebruik je geen PoE-apparaten? Bekijk dan de UniFi Switch Pro Max 24 zonder PoE. Raadpleeg voor de montage de officiële installatiehandleiding.

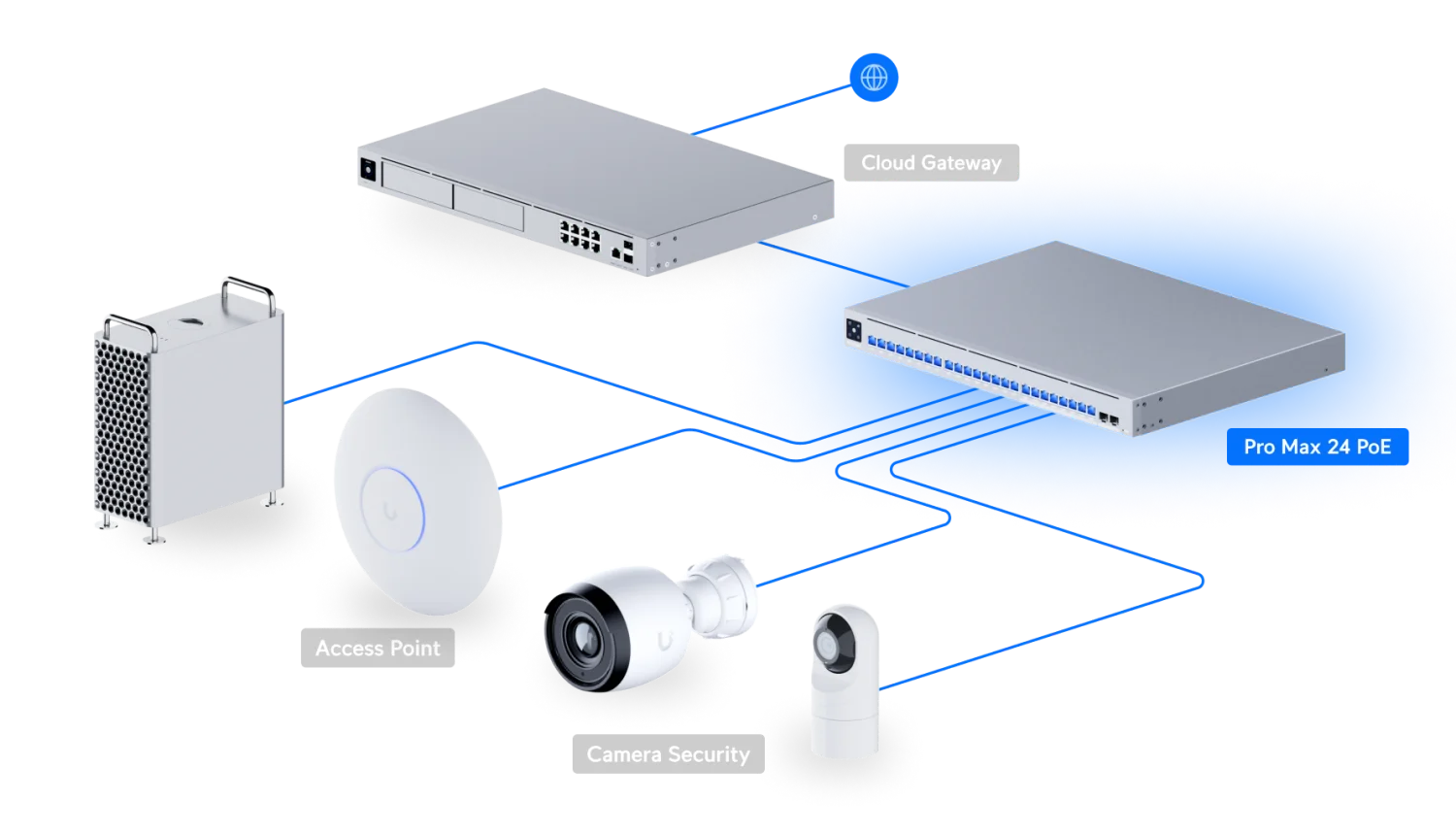

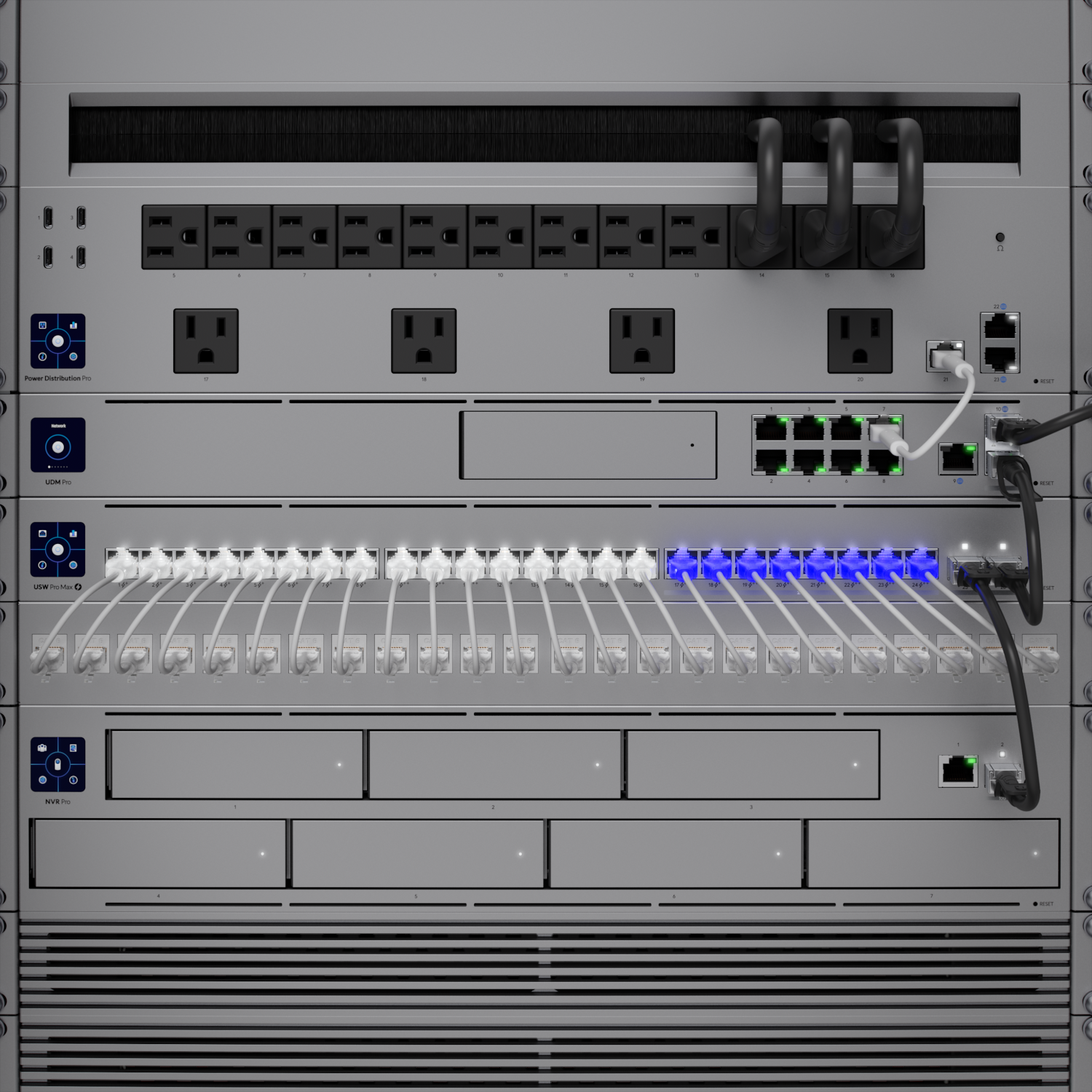

Voorbeeldopstelling
De voorbeeldopstelling toont de switch met een gateway, uplink en PoE-apparaten zoals een access point en camera’s. De andere apparaten op de afbeelding zijn apart verkrijgbaar.

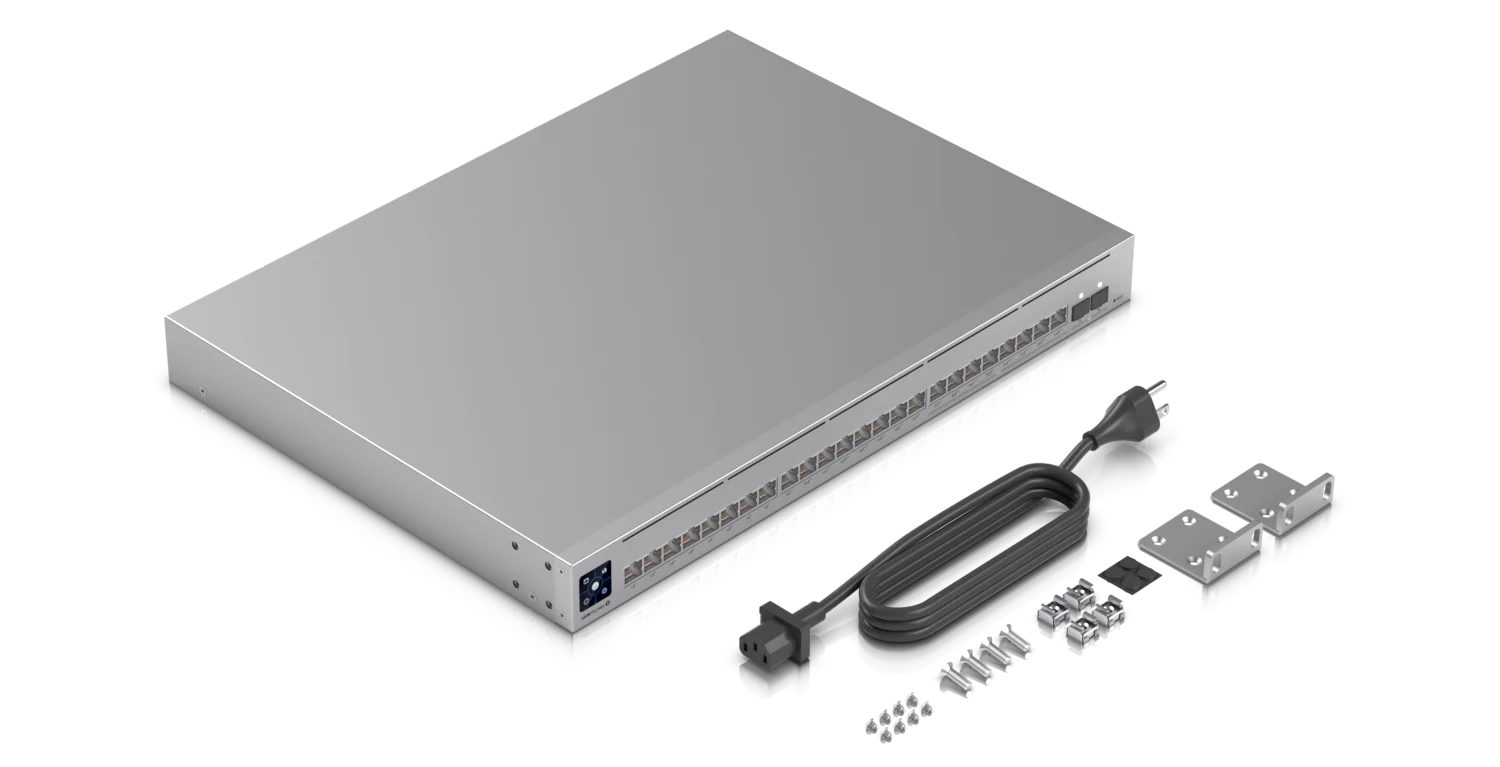

In de doos
- UniFi Switch Pro Max 24 PoE (USW-Pro-Max-24-PoE)
- Netsnoer
- Rackmontagebeugels en bevestigingsmateriaal
Handleiding en documentatie
Installatiehandleiding Pro Max 24 PoE · Technische specificaties bij Ubiquiti
Technische specificaties
| Afmetingen | 442 x 325 x 44 mm |
|---|---|
| Port Layout 1 GbE RJ45 | 16 (8 PoE+; 8 PoE++) (1G/100M/10M) |
| Poorten 2,5GbE RJ45 | 8 (All PoE++) (2,5G/1G/100M/10M) |
| Poorten 10G SFP+ | 2 (10G/1G) |
| Max. PoE Output | Up to PoE++ |
| Totaal PoE-budget | 400W |
| Redundantie | DC Power Backup (With UniFi RPS) |
| Layer 3 | Ja |
| Vorm | Rack mount (1U) |
| Etherlighting™ | Ja |
| Switchcapaciteit | 112 Gbps |
| Non-blocking doorvoer | 56 Gbps |
| Doorstuursnelheid | 83 Mpps |
| VLAN’s | 1,000 |
| MAC-adrestabel | 16,000 |
| Statische IPv4-routes | 256 |
| Packetbuffer | 1,5 MB |
| ACL’s IPv4 | 128 |
| ACL’s MAC | 128 |
| Layer 3-functies | DHCP Server (Local Networks), DHCP Relay, Inter-VLAN Routing (Local Networks), Static Routing (Local Networks) |
| Layer 2-functies | LACP Port Aggregation, STP & RSTP, QoS (DSCP), Pro AV Profiles (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Advanced IGMP Configuration (Querier, Fast Leave, Router Port), IGMP Snooping, 802.1X Control, MAC-Based ACLs & Device Isolation, DHCP Snooping & Guarding, Egress Rate Limit, Flow Control, Storm Control, Multicast & Broadcast Rate Limiting, MAC Address Blocking, IP-Based ACLs & Network Isolation, MAC-Based Port Restriction, Port Isolation, Port Mirroring, Jumbo Frames, LLDP-MED, Voice VLAN, Loop Protection, Virtual Network Override |
| Hardware | Etherlighting™ Ethernet, Etherlighting™ SFP+, NDAA-conform |
| PoE Ports PoE+ | 8 |
| PoE Ports PoE++ | 16 |
| Max. PoE Wattage per Port by PSE PoE | 15,4W |
| Max. PoE Wattage per Port by PSE PoE+ | 32W |
| Max. PoE Wattage per Port by PSE PoE++ | 60W |
| Maximaal verbruik | 50W (Excluding PoE Output) 450W (Including PoE Output) |
| Voeding | (1) Universal input, 100–240V AC, 50/60 Hz (1) USP RPS DC input |
| Voedingsingang | AC input |
| Voedingseenheid | AC/DC, internal, 550W |
| Spanningsbereik | 100–240V AC |
| Beheer | Ethernet AR |
| Warmteafgifte | 119 BTU/hr (Excluding PoE Output) |
| Gewicht | zonder rackbeugels: 5,1 kg met rackbeugels: 5,2 kg |
| Behuizing | SGCC steel |
| Montagemateriaal | SGCC steel |
| Rackdiepte | 400~1200 mm |
| Scherm | 1,3″ touchscreen |
| Bedrijfstemperatuur | -5 tot 40 °C |
| Luchtvochtigheid | 10 tot 90% niet-condenserend |
| Certificeringen | CE, FCC, IC, Anatel: 06374-24-08356 |
| UniFi Network | 8.0.24 of nieuwer |
Technische afbeeldingen
Video
Bekijk de officiële Ubiquiti-video over de UniFi Switch Pro Max 24 PoE.
Veelgestelde vragen
Alle acht 2.5 GbE-poorten en acht van de zestien Gigabitpoorten leveren PoE++. De andere acht Gigabitpoorten leveren PoE+. Het totale budget voor alle aangesloten PoE-apparaten is 400W.
Nee. Het vermogen van alle PoE-poorten samen mag het totale budget van 400W niet overschrijden. Houd daarnaast rekening met de maximale uitgang per poort en de PoE-eis van elk apparaat.
Voor de UniFi Switch Pro Max 24 PoE is UniFi Network 8.0.24 of nieuwer vereist. Adopteer de switch in een geschikte UniFi Network-installatie voordat je de netwerk- en poortinstellingen configureert.
De getoonde doosinhoud bevat geen SFP+-modules of DAC-kabels. Kies apart een geschikte module of kabel voor de gewenste verbinding; de SFP+-poorten ondersteunen 10G en 1G.
Ja. De switch heeft een USP RPS DC-ingang voor back-up met UniFi RPS. Dat systeem wordt apart aangeschaft. De ingebouwde AC-voeding is geschikt voor de normale voeding van de switch.
De poortverlichting is ingebouwd. Ubiquiti adviseert UniFi Etherlighting Patch Cables voor optimale helderheid. Deze patchkabels zijn apart verkrijgbaar.
Advies over jouw PoE-netwerk?
SWW helpt je met de keuze voor de UniFi Switch Pro Max 24 PoE, de PoE-verdeling, het vermogensbudget en de uplinks. Vertel ons via het contactformulier wat je wilt aansluiten.
